1. 19"-Rackwinkel - die SA Mehrkanal-Endstufen
be-nötigen 3 HE im Rack. Es wird empfohlen,
jeweils zwi-schen zwei Geräten 1 HE Platz zu
lassen zu Lüftungs-zwecken.
2. Transportgriffe
3. Lüftungsgitter - die Strömungsrichtung der
Kühlun-gluft ist von vorn nach hinten. Bitte
unbedingt auf aus-reichende Luftzirkulation
achten und die Lüftungsgitter stetig frei halten.
4. Pegelsteller - Versenkter Potientiometer zur
Einstel-lung des Signalpegels.
5. CLIP LED - Beginnt zu leuchten, sobald das
Signal den Clipping-Pegel erreicht. In diesem
Falle regeln Sie den Pegel des entsprechenden
Kanals etwas herunter.
6. SIGNAL LED - Leuchtet, sobald ein Signal an
dem entsprechenden Endstufenkanal anliegt.
7. PROTECT LED - Leuchtet, wenn eine der
ingegrierten Schutzfunktionen aktiviert wird. In
diesem Fall schalten Sie das Gerät aus und
kontrollieren
auf
Kurzschluss in der Last, oder Überhitzung
z.B. durch verdeckte Lüftungsgitter o.ä.. Lässt
sich kein Fehler finden kontaktieren Sie Ihren
t&mPerformance Fachhändler.
8. POWER LED - Leuchtet, sobald die Endstufe
einge-schaltet ist.
9. Netzschalter - Schaltet die Endstufe ein und aus.

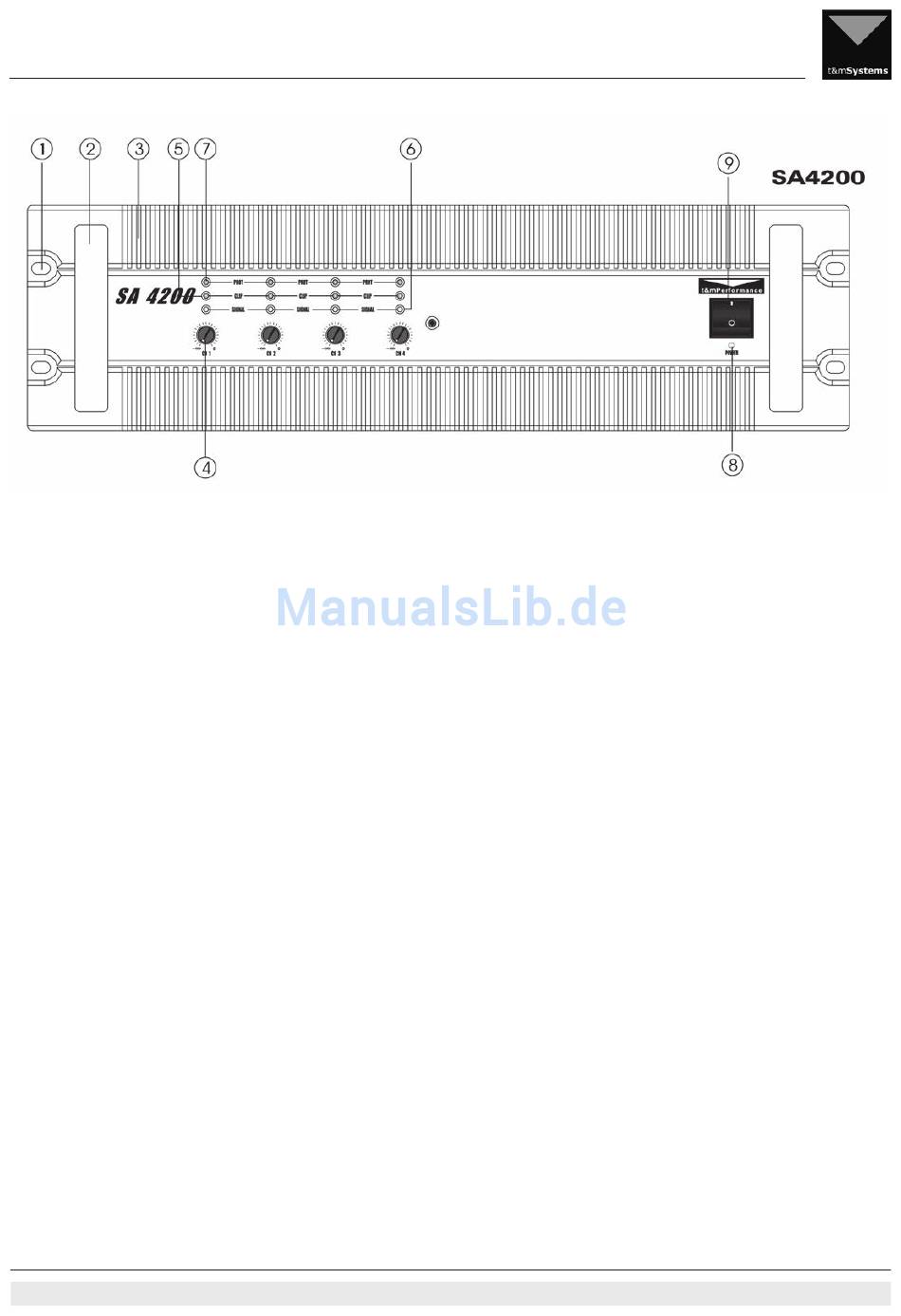

Frontansicht SA4200
Front Panel View & Controls
externe
Stör-quellen
1. 19" rack mouting ears - SA multichannel ampli-
fier require 3 RU rackspace. It is recommended
to leave 1 RU for air circulation.
2. Handles for transportation
3. Cooling vents - air-flo direction is from front to
rear. Please always provide sufficien air circula-
tion and never cover the vents at any time.
4. Level control - Recessed potentiometer, deter-
mines the level of the input signal.
5. CLIP indicator - indicates if the signal starts clip-
ping. In this case, please reduce the level of the
accor-ding amplifie channel.
6. SIGNAL indicator - indicates if a signal is present
on the according amplifie channel.
7. PROTECT indicator - indicates if either of the
inter-nal protection circuits is activated. In this
case switch the unit off and check for external
sources of defect such as short circuit of the load
or overheating due to covered vents, etc.. If you
can not detect any fault, please con-tact your lo-
wie
cal t&mPerformance dealer.
8. POWER indicator - indicates if the amplifie is
swit-ched on.
9. Mains power switch - switches the unit on and
off.
