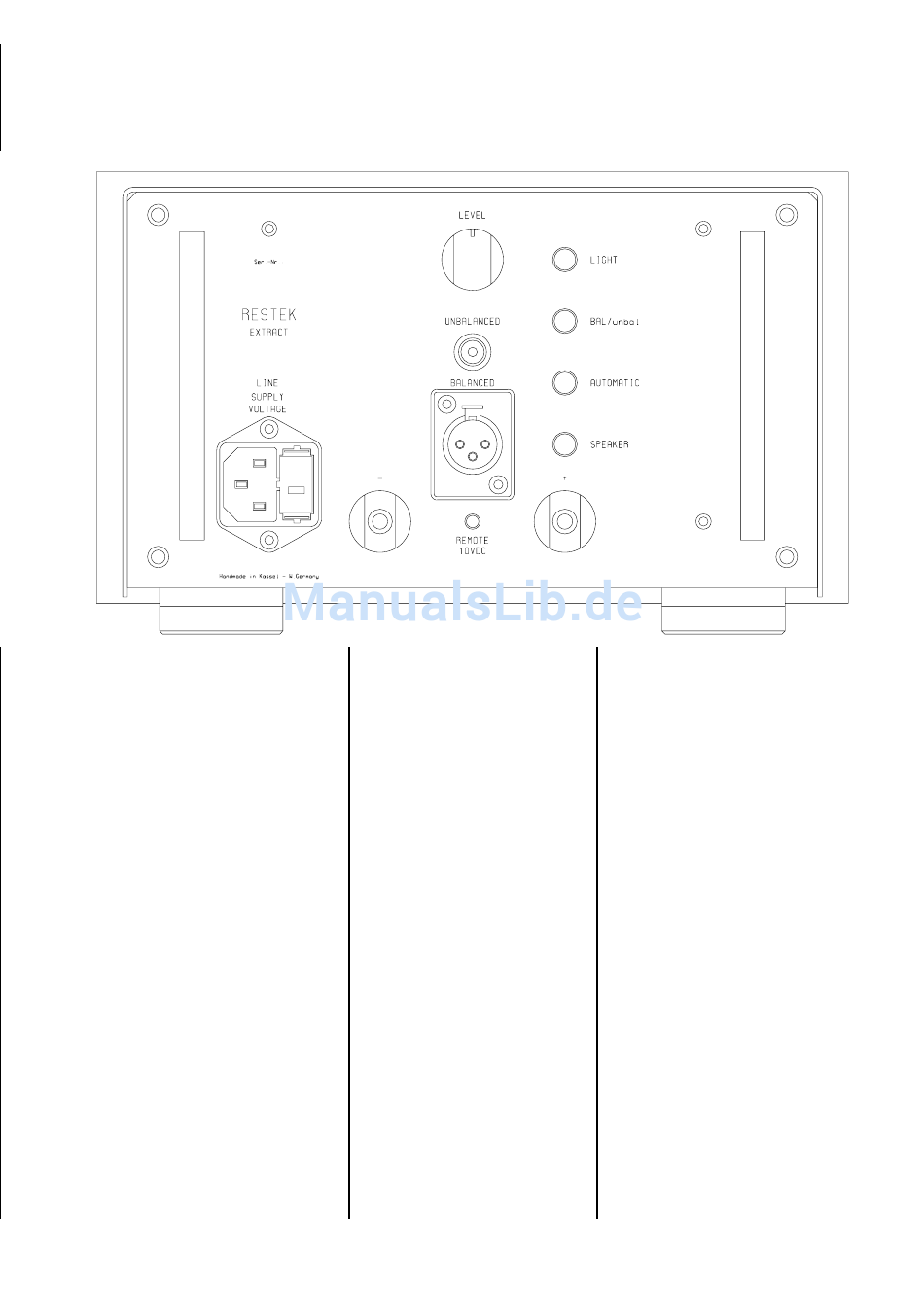

DIE ANSCHLÜSSE
1 Level
Der Levelsteller dient zur An-
passung der Lautstärke. In den
meisten Fällen wird er voll auf-
gedreht (Rechtsanschlag). Die
eigentliche Wiedergabelaut-
stärke wird am Vorverstärker
eingestellt.
2 Unbalanced (Eingang)
Eingangsbuchse für asymme-
trischen Betrieb. Hier kann der
Vo rverstä rker über einen
Cinchstecker angeschlossen
werden.
3 Balanced (Eingang)
Eingangsbuchse für symmetri-
schen Betrieb. Hier wird über
eine n XLR-Stecker ange-
schlossen. Diese Eingangs-
buchse wird verwendet, wenn
der EXTRACT mit einem Vor-
verstärker mit echtem symme-
trischen Ausgang betrieben
wird.
4
6
5
Die Pinbelegung lautet:
Pin 1 = Masse
Pin 2: ϕ = 0°
Pin 3: ϕ = 180°
4 Line Supply Voltage
Netzeingangsbuchse mit Si-
cherungshalter. Bitte verwen-
d e n
S i e
n u r
Sicherungswerte, die auch ein-
gebaut sind. (Bei 230V werden
3.15A mT eingesetzt.) Sollte es
einmal nötig sein, daß die Si-
cherung getauscht werden
muß, so ist vor Öffnung der
Sicherungs-schublade der
Netzstecker zu ziehen.
5 - (Lautsprecheranschluß)
An dieser Klemme wird das ne-
gative Lautsprecherkabel an-
geschlossen.
6 Remote 10VDC
Eingangsbuchse für ein Fer-
neinschaltkabel. Das Gerät
5
8
1
9
2
10
11
3
7
schaltet sich automatisch ein,
wenn an dieser Buchse eine
Gleichspannung von ca. 10V
angelegt wird und die Endstufe
im Automatikmodus geschaltet
wird.
7 + (Lautsprecheranschluß)
An dieser Anschlußklemme
d i e
wird das positive Lautspre-
cherkabel angeschlossen.
Achten Sie bitte darauf, daß an
beiden Endstufen die richtige
Polung der Lautsprecher vor-
genommen wird, da sonst die
Wiedergabequalität insbeson-
dere im Bassbereich leidet.
8 Light
Mit diesem Schalter kann die
Skalenbeleuchtung ein- bzw.
ausgeschaltet werden. Die Be-
leuchtung erlischt in jedem
Fall, falls die Protectanzeige
(15) auf der Frontseite eine
Fehlermeldung anzeigt.
