Anschluss
1. Das Elektro-Heizregister ist für Einphasen-, Zweiphasen- oder Dreiphasen-Wechselstrom ausgelegt. Siehe Schaltplan für den jeweiligen
Heizregister sowie die technischen Daten auf dem Typenschild am Deckel des Elektro-Heizregisters.
2. Das Elektro-Heizregister ist mit fest verlegtem, rundem Kabel anzuschließen. Das Heizregister ist mit einer an das jeweilige Kabel
angepassten Kabeldurchführung oder einer Kabelverschraubung auszustatten, damit die Beibehaltung der Schutzart des Heizregisters
garantiert wird. In der Standardversion liegt Schutzart IP 43 vor, Schutzart IP 55 wird auf Wunsch geliefert und in diesem Fall auf dem
Typenschild auf dem Deckel des Heizregisters angegeben. In der Schutzart IP 55 sind die Kabeldurchführungen werkseitig montiert.
3. Es darf nicht möglich sein, die Stromversorgung der Heizelemente einzuschalten, ohne dass der zugehörige Ventilator vorher oder
gleichzeitig eingeschaltet wird.
4. Es darf nicht möglich sein, die Stromversorgung des zugehörigen Ventilators abzuschalten, ohne dass die Stromversorgung der Heizele-
mente vorher oder gleichzeitig abgeschaltet wird.
5. In der festen Installation muss ein Trennschalter mit einem Unterbrechungsabstand von mindestens 3 mm angeordnet werden.
6. Die Installation darf nur von einem autorisierten Installateur durchgeführt werden.
7. Die Heizregister sind gemäß den folgenden Bestimmungen konstruiert: SEMKO 111 FA 1982 / EN 60335-1 / EN 60335-2-30.
8. Die Elektro-Heizregister erfüllen die Anforderungen des gültigen EMC-Standards CENELEC EN 50081-1 und EN 50082-1.
Sie verfügen über eine CE- und EMC-Zulassung.
9. Die Elektro-Heizregister haben eine S-Zulassung und wurden von SEMKO geprüft und zugelassen.
10. Das Elektro-Heizregister ist mit zwei Überhitzungsschutzvorrichtungen versehen (von denen eine manuell zurückgestellt wird). Diese
dienen dazu, eine Überhitzung bei zu geringer Luftdurchströmung sowie Überhitzung bei defekter Anlage zu verhindern.
11. Im Sicherungsschrank oder im Wartungsraum muss eine Zeichnung aushängen, die Angaben über die Leistung des Elektro-Heizregisters
und dessen Lage im Gebäude sowie erforderliche Anweisungen über Maßnahmen, die bei Auslösung des Temperaturbegrenzers zu
ergreifen sind, enthält.
12. Da der Sensorschaltkreis für Heizgeräte vom Typ -MTU nicht galvanisch von der Stromversorgung des Heizgerätes getrennt ist, muss für
die Installation des Sensors und der Sollwerteinstellung berücksichtigt werden, dass Netzspannung anliegt.
Montage
1. Das Elektro-Heizregister ist für die Einschubmontage in Standard-Lüftungskanäle vorgesehen. Die Befestigung am Kanalsystem erfolgt
mit Schrauben.
2. Die Luftrichtung durch das Heizregister muss mit dem Pfeil (an der Seite des Heizregisters, am Sockel des Schaltkastens) übereinstim-
men.
3. Das Heizregister kann in einem waagerechten oder senkrechten Kanal angebracht werden. Der Kanalheizer darf nur an Kanäle aus nicht

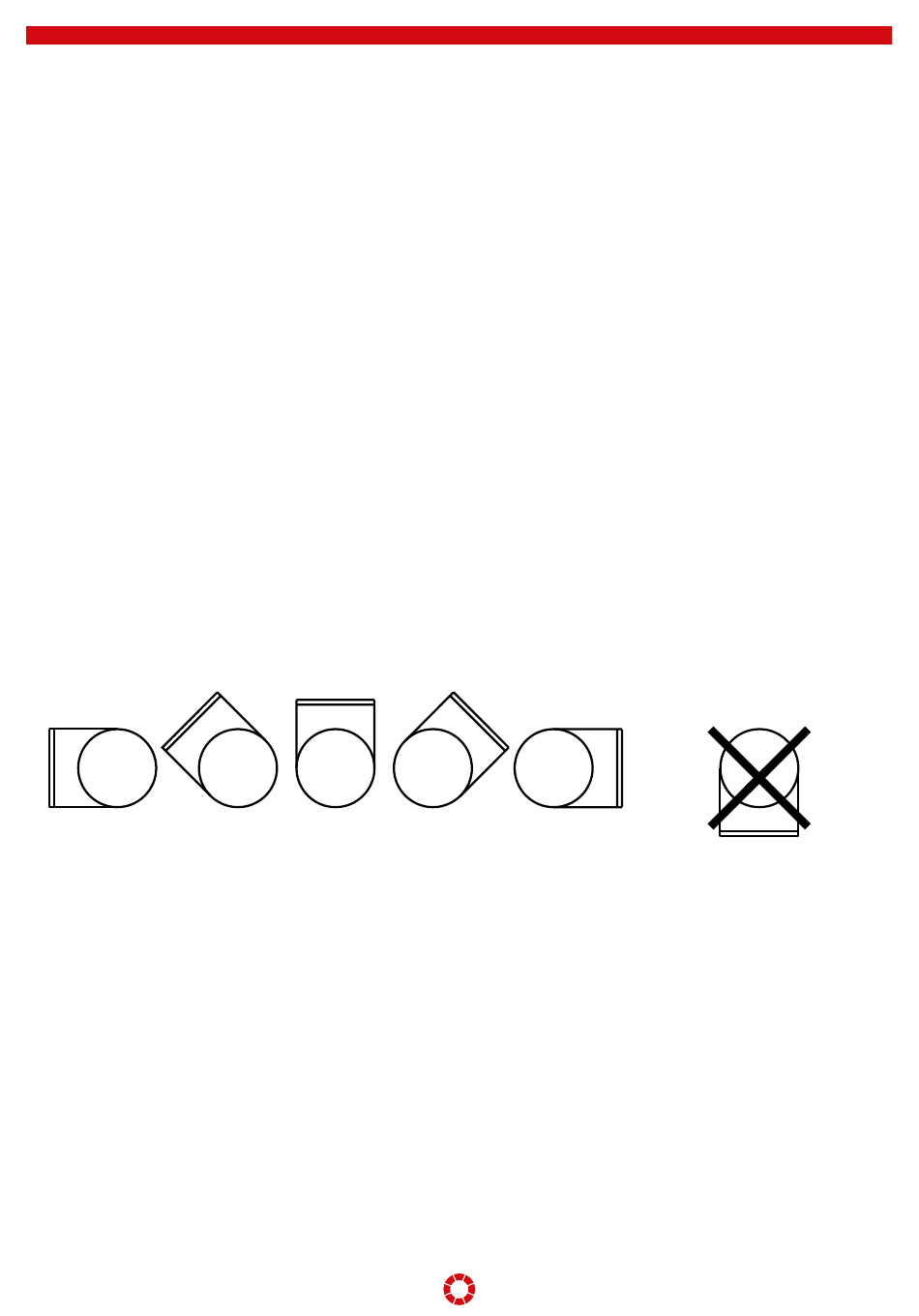

brennbarem und temperaturbeständigem Material angeschlossen werden. Der Schaltkasten kann beliebig nach oben oder bis zu 90°
seitlich montiert werden. Eine Montage mit dem Schaltkasten nach unten ist NICHT zulässig.
4. Die Öffnung zum Raum muss als Berührungsschutz der Heizelemente mit einem gutbefestigten Gitter oder einem Zuluftungsgitter
versehen werden.
5. In unmittelbarer Nähe der Zuluftungsgitter muss ein Warntext angebracht sein, der vor Überdecken der Öffnung warnt.
6. Der Abstand von oder zu einem Kanalbogen, einer Klappe, einem Filter o. ä. sollte mindestens gleich dem doppelten Kanaldurchmesser
sein, da sonst die Gefahr besteht, dass der Luftstrom durch dass Heizregister ungleichmäßig wird, was zum Auslösen des Überhitzungs-
schutzes führen kann. Beispiel: CV 16 => mind. 320 mm, CV 40 => mind. 800 mm usw.
7. Die Heizregister können gemäß den geltenden Bestimmungen für Lüftungskanäle isoliert werden. Die Isolierung muss aus nicht brennba-
rem Isoliermaterial bestehen. Die Isolierung darf den Deckel nicht verdecken, da das Typenschild sichtbar und der Deckel abnehmbar sein
muss.
8. Der Kanalteil mit dem eingebauten Heizregister muss zwecks Austausch und Wartung zugänglich sein.
9. Der Abstand vom Blechgehäuse des Heizregisters zu Holz oder anderem brennbaren Material darf 30 mm NICHT unterschreiten.
10. Die höchstzulässige Umgebungstemperatur des Heizregisters ohne eingebaute Regelung beträgt 40°C (-.M).
11. Die höchstzulässige Umgebungstemperatur des Heizregisters mit eingebauter Regelung beträgt 30°C (-.MTU, -.MTX, -.MTP).
12. Der Luftstrom durch den Heizregister muss eine Geschwindigkeit von mindestens 1,5 m/s haben.
13. Die höchstzulässige Ausgangslufttemperatur beträgt 50°C.
Wartung
Außer einer regelmäßigen Funktionskontrolle ist keine Wartung erforderlich.
Überhitzung
Bei Auslösung des Überhitzungsschutzes mit manueller Rückstellung ist folgendes zu beachten:
1. Eingriffe in das Elektro-Heizregister wie das Entfernen des Deckels dürfen nur von einem autorisierten Installateur durchgeführt werden.
2. Strom abschalten.
3. Die Ursache für das Auslösen des Überhitzungsschutzes genau untersuchen.
4. Nach Beseitigung des Fehlers den Überhitzungsschutz zurückstellen.
