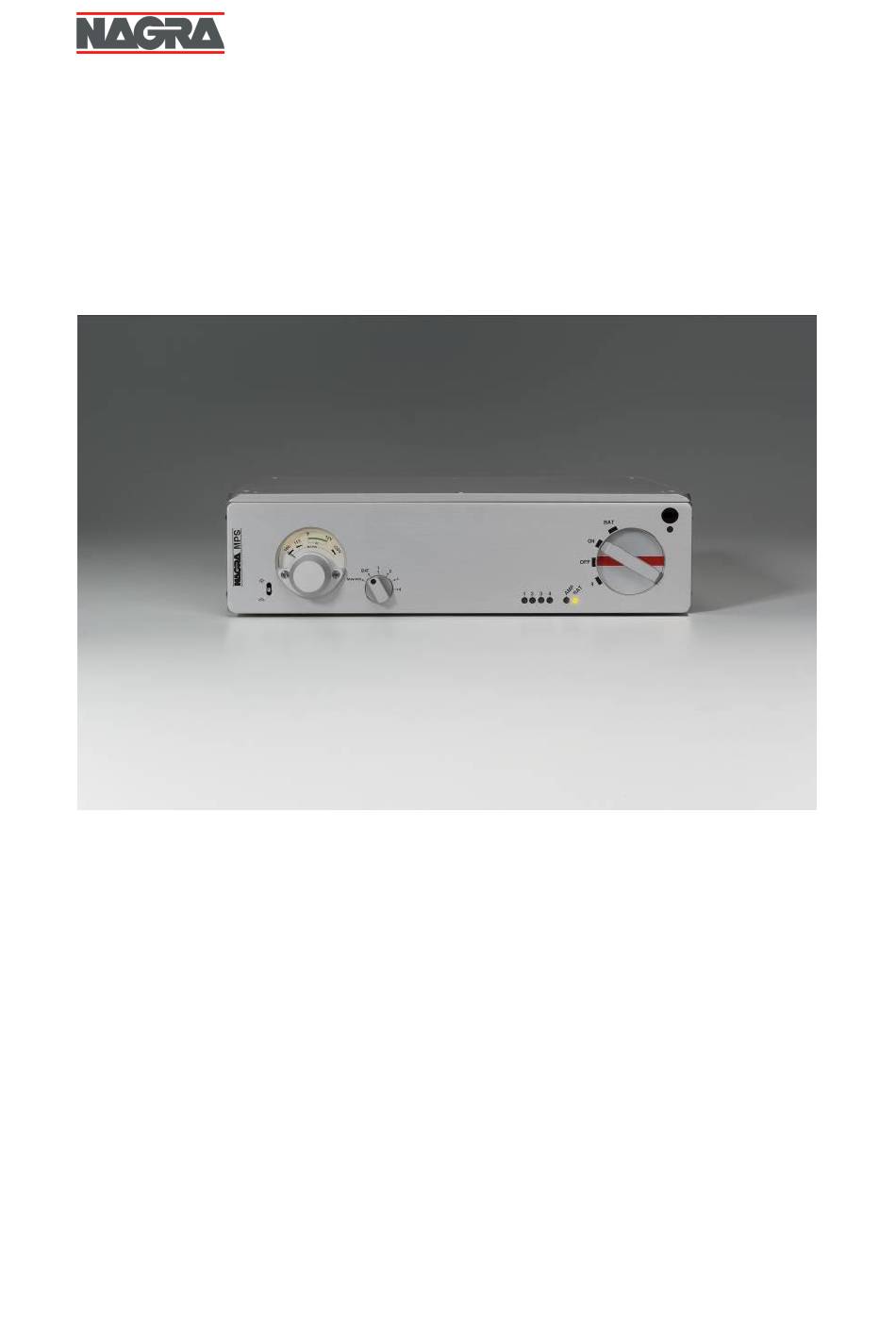

- Seite 1 MPS – Multiple Power Supply Bedienungsanleitung P/N: 2055100159 Alle Rechte vorbehalten – © 2013...
-
Seite 2: Inhaltsverzeichnis
Bedienelemente - Vorderseite ..............6 An das Netz anschließen ................6 Welchen Ausgang soll ich nehmen? ............7 Ihre Nagra-Geräte an das MPS anschließen..........7 Nagra BPS anschließen ................7 Austausch der Sicherungen ............... 8 Die Bedienung des MPS ................8 Nagra Modulometer ................. -
Seite 3: Garantie
Sicherheitshinweise Lesen Sie die Anleitung sorgfältig vor Inbetriebnahme des MPS durch; Bei Fragen zu Einrichtung und Bedienung Ihres MPS kontaktieren Sie bitte Ihren Nagra-Händler; Audio Technology Switzerland SA lehnt jegliche Verantwortung für Unfälle, die durch Nichtbeachtung dieser Anweisungen oder durch andere Formen von Fahrlässigkeit des Benutzers verursacht sind, ab;... -
Seite 4: Glückwunsch
Ihres Geräts, gemessen im Nagra Labor; Sollte eines dieser Teile fehlen, kontaktieren Sie bitte Ihren Nagra Händler. Wenn Sie die optionale Batterie gekauft haben, ist diese bereits in Ihr MPS eingebaut. * abhängig von Ihrem Land wird das AC Stromkabel mit US, Europäischem oder Schweizer Stecker geliefert. -
Seite 5: Inbetriebnahme
Zum Schutz vor Brand oder Stromschlag halten Sie dieses Gerät bitte von Regen und Feuchtigkeit fern – Nutzung nur in Innenräumen. Ihr Nagra MPS muss auf einem stabilen Untergrund stehen. Wir empfehlen Ihnen den Nagra VFS (Vibration Free Support) zu verwenden. Diese Eigenentwicklung von Nagra besteht aus einer massiven, isolierenden Aluminiumplatte mit dem gleichen Silikon-basierten Dämpfungsmaterial, das auch bei der Nagra CD-... -
Seite 6: Bedienelemente - Vorderseite
9. Modulometer und Schalter LED-Helligkeit An das Netz anschließen Stellen Sie den Hauptschalter auf die OFF-Position “O”. Stecken Sie das IEC- Kabel in die Buchse auf der Rückseite des MPS. Sie können dann den Hauptschalter auf “I” stellen. Nagra –... -
Seite 7: Welchen Ausgang Soll Ich Nehmen
Die Ausgänge 1 bis 4 sind identisch. Sie sind komplett unabhängig voneinander isoliert, daher können Sie Ihre analogen und digitalen Geräte beliebig anschließen. Sollte die Batterie-Option in Ihr MPS installiert sein, empfehlen wir Batterie- Ausgang #1 zum Anschluss an analoges Equipment zu nutzen, speziell mit Phono-Vorstufen (VPS oder Melody mit Phono-Option). -
Seite 8: Austausch Der Sicherungen
Strom versehen, danach wird der AMP-Ausgang getriggert, weitere Information hierzu finden Sie auf Seite 12 Das MPS schaltet sich ein und Ausgang 1 wird von der Batterie gespeist Die Folge beim Ausschalten ist entgegengesetzt; zuerst schaltet der AMP ab, dann jeder Ausgang von 4 bis 1. Dies ermöglicht einen sanften Schaltvorgang und vermeidet eventuelle Schaltgeräusche in den Lautsprechern. -
Seite 9: Nagra Modulometer
Nagra Modulometer Das Nagra Modulometer stammt vom zweiten entwickelten Nagra-Rekorder, dem legendären Nagra II aus 1952 ab. Das Modulometer ist ein Nagra-typisches Präzisionsinstrument, das alle notwendigen Informationen anzeigt, um Aufnahmen bestmöglich zu gestalten. Drehen Sie am Modulometer- Schalter, um sich die gewünschte Information anzeigen zu lassen. -
Seite 10: Fernbedienung
Die 0-Position ist für das Philips RC 5 Format, –1 bis 6 legt die Gerätenummer für Nagra RCU und RCU II fest, stellen Sie den Schalter auf die Nummer, auf die das MPS reagieren soll. “Universal-Fernbedienungen” mit dem MPS nutzen Stellen Sie den oben gezeigten Schalter auf die 0-Position. -
Seite 11: Mps Mit Batterie-Option
Sollte die Batterie aufladen, während das MPS eingeschaltet ist, erhöhen sich die Ladezeiten etwas. Wenn Sie den Hauptschalter auf OFF stellen, lädt das MPS die Batterie weiter auf, der Netzschalter (Rückseite) sollte jedoch auf ON stehen (I). Beachten Sie bitte, dass der PL-P nicht zum Gerät... -
Seite 12: Das Mps Über Trigger-Eingang Rem Starten
Mit Masse verbunden Offen oder mit max. 12V rms angeschlossen Beachten Sie bitte, dass in diesem Fall das MPS in der ON-Position nicht über Batterie läuft. Wenn Sie die Batterie verwenden möchten, müssen Sie den Hauptschalter auf BAT stellen. Sobald Sie eine Klinke in den REM-Anschluss einstecken, überschreibt diese die... -
Seite 13: Technische Daten
Technische Daten Kompatibilität Nagra PL-L, VPS, BPS, Jazz, Melody Vorverstärker Nagra-CD-Spieler Ausgangs-Typ 1 bis 4, 12 V DC, 1 A Lemo-Steckerformat BPS-Ausgang 9 V, 100 mA Oder 12 V per Schalter lineares Rauschen 100 μV maximal 10 Hz - 300 kHz lineares Rauschen 150 μV maximal... -
