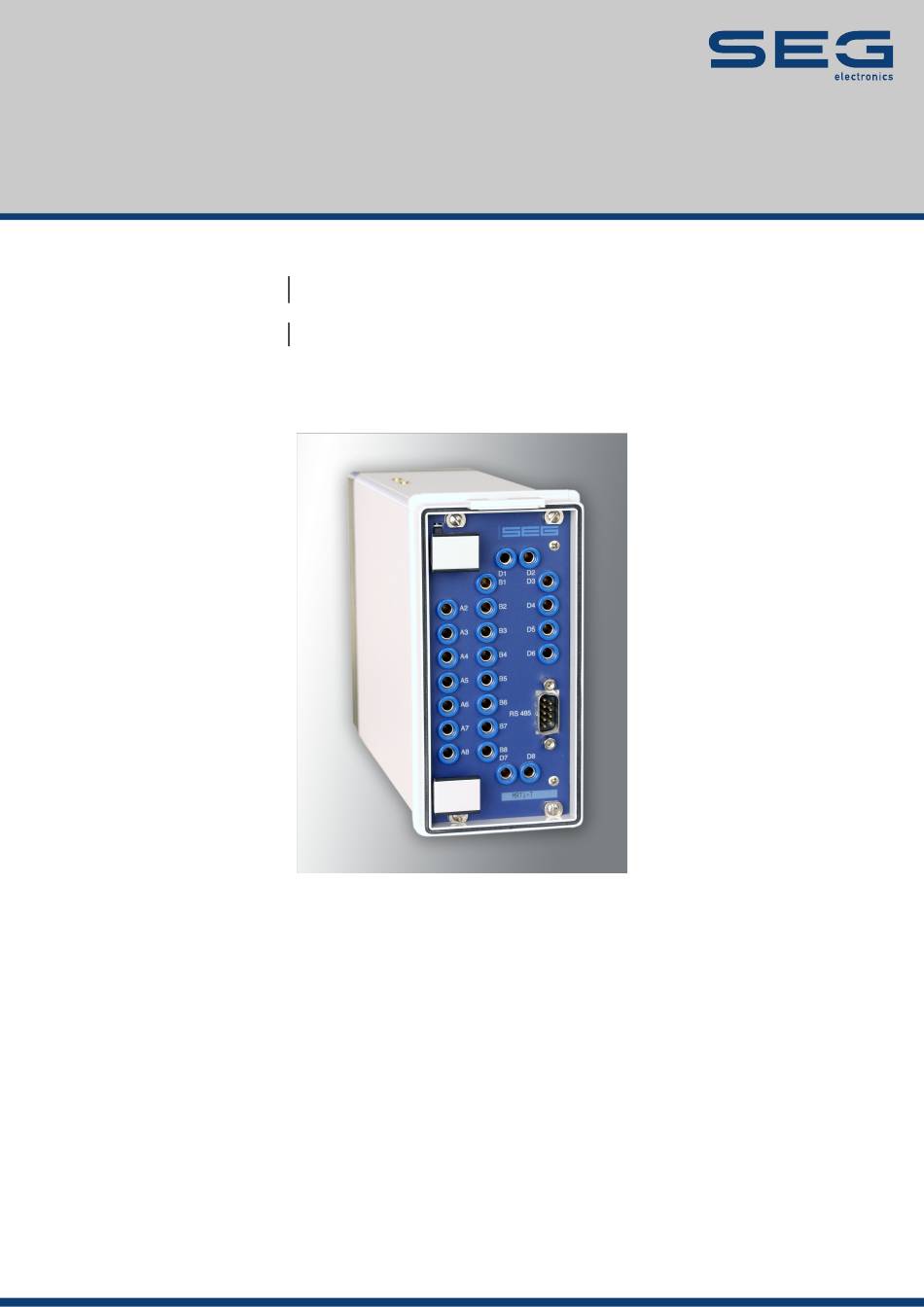

- Seite 1 HANDBUCH HighTECH Line PROTECTION TECHNOLOGY MADE SIMPLE MRT1 TESTEINHEIT TESTEINHEIT Originaldokument Deutsch Revision: C...
- Seite 2 SEG Electronics GmbH Handbuch MRT1 SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch MRT1 SEG Electronics GmbH Inhalt Übersicht und Anwendung ................. 4 Funktion ......................5 Anschlüsse .......................... 6 Stromprüfung........................8 2.2.1 Testen eines HIGH TECH LINE Relais durch sekundäre Stromeinspeisung ....9 2.2.2 Überprüfen aktueller Strommesswerte ................. 10 Spannungsprüfung ......................11 2.3.1... -
Seite 4: Übersicht Und Anwendung
SEG Electronics GmbH Handbuch MRT1 1. Übersicht und Anwendung Das MRT1 ist eine Testeinheit für alle Relais der HIGH TECH LINE. Mit Hilfe dieser Testeinheit können die Relaisfunktionen sowie Einstellwerte und aktuelle Messwerte überprüft werden. Das MRT1 wird entweder fest neben einem HIGH TECH LINE Relais eingebaut und kann dort bei entsprechender Verdrahtung als ständiger Messpunkt eingesetzt werden oder es wird, bei den... -
Seite 5: Funktion
Handbuch MRT1 SEG Electronics GmbH 2. Funktion Die Testeinheit MRT1 besteht prinzipiell aus zwei Komponenten, der Basiseinheit MRT1-B und dem Testeinschub MRT1-T. Die Basiseinheit besteht bei der Gerätevariante im Einzelgehäuse (D) aus einem Leergehäuse, einem Anschlusssockel mit integrierten Kurzschließern und einer Abdeckplatte auf der Gerätefront. -
Seite 6: Anschlüsse
SEG Electronics GmbH Handbuch MRT1 Anschlüsse Die Kontakte der Reihen A und B sind, wie bei den HIGH TECH LINE - Geräten mit selbsttätigen Kurzschließern ausgerüstet. Die Kontakte der Reihe D haben keine feste Zuordnung. Sie können frei belegt werden, z.B. mit Hilfsspannungen oder Fehlermeldungen der HIGH TECH LINE - Relais. - Seite 7 Handbuch MRT1 SEG Electronics GmbH Abbildung 2.2: Anschlüsse MRT1-B und MRT1-T DOK-TD-MRT1, Rev. C...
-
Seite 8: Stromprüfung
SEG Electronics GmbH Handbuch MRT1 Stromprüfung Exemplarisch für die übrigen Phasen ist hier nur die Stromprüfung in Phase 1 beschrieben. Abbildung 2.3 zeigt die komplette Testeinheit MRT1 mit gestecktem Testeinschub während des Betriebes der Anlage. Abbildung 2.3: Normaler Betrieb Bevor der Testeinschub MRT1-T in die Basiseinheit gesteckt wird, ist darauf zu achten, dass die Prüfbuchsen B1-B2, B3 B4, B5 B6 und B7 B8 mit den mitgelieferten Kurzschlussbrücken... -
Seite 9: Testen Eines High Tech Line Relais Durch Sekundäre Stromeinspeisung
Handbuch MRT1 SEG Electronics GmbH 2.2.1 Testen eines HIGH TECH LINE Relais durch sekundäre Stromeinspeisung Zum Einspeisen eines Prüfstromes muss der Testeinschub MRT1-T herausgezogen werden. Dann müssen die Kurzschlussbrücken gemäß Abbildung 2.4 gesteckt und die Stromquelle angeschlossen werden. Jetzt kann der Testeinschub wieder in die Basiseinheit gesteckt werden, ohne dass die Stromwandler Schaden nehmen. -
Seite 10: Überprüfen Aktueller Strommesswerte
SEG Electronics GmbH Handbuch MRT1 2.2.2 Überprüfen aktueller Strommesswerte Mit Hilfe eines Strommessers können gemäß Abbildung 2.5 die aktuellen Strommesswerte mit den auf dem Display angezeigten Messwerten verglichen werden. Vor dem Anschließen des Strommessers ist zuerst der Testeinschub aus der Basiseinheit herauszunehmen. Die Kurzschlussbrücke B3 B4 muss entfernt und ein Strommesser mit entsprechendem Messbereich... -
Seite 11: Spannungsprüfung
Handbuch MRT1 SEG Electronics GmbH Spannungsprüfung Exemplarisch für die übrigen Phasen ist hier nur die Spannungsprüfung in Phase 1 beschrieben. Abbildung 2.6 zeigt die komplette Testeinheit MRT1 mit gestecktem Testeinschub während des Betriebes der Anlage. Abbildung 2.6: Normaler Betrieb Im Normalbetrieb, d. h. ohne angeschlossene Messgeräte oder Prüfspannung, ist darauf zu acht- en, dass die Prüfbuchsen A3 A4, A5 A6 und A7 A8 mit den mitgelieferten Kurzschlussbrücken... -
Seite 12: Testen Eines High Tech Line Relais Durch Sek. Spannungseinspeisung
SEG Electronics GmbH Handbuch MRT1 2.3.1 Testen eines HIGH TECH LINE Relais durch sek. Spannungseinspeisung Zum Einspeisen einer Prüfspannung müssen die Kurzschlussbrücken entfernt werden. Die Spannungsquelle kann dann gemäß Abbildung 2.7 an-geschlossen werden. Abbildung 2.7: Sekundäre Spannungseinspeisung DOK-TD-MRT1, Rev. C... -
Seite 13: Überprüfen Aktueller Spannungsmesswerte
Handbuch MRT1 SEG Electronics GmbH 2.3.2 Überprüfen aktueller Spannungsmesswerte Mit Hilfe eines Spannungsmessers können gemäß Abbildung 2.8 die aktuellen Spannungsmesswerte mit den auf dem Display angezeigten Messwerten verglichen werden. Abbildung 2.8: Prüfen aktueller Messwerte DOK-TD-MRT1, Rev. C... -
Seite 14: Anschlussstecker
SEG Electronics GmbH Handbuch MRT1 3. Anschlussstecker Der Anschlussstecker der Basiseinheit MRT1-B hat als Rückwand einen extrem kompakten Sockel mit Steck- und Schraubverbindungen: 15 Schraubklemmen (Anschlussstecker Reihe A und B) für die Strom- und Spannungseingänge 9 Steckverbinder für die Relaisausgänge, Versorgungsspannung usw. - Seite 15 Handbuch MRT1 SEG Electronics GmbH Abbildung 3.2: Maßbild Einzelgehäuse Bitte beachten: Bei Einbau der Geräte untereinander ist ein Abstand von ca. 50 mm erforderlich, um ein einwandfreies Öffnen der Gehäusedeckel zu gewährleisten. Der Gehäusedeckel klappt nach unten auf. DOK-TD-MRT1, Rev. C...
-
Seite 16: Technische Daten
SEG Electronics GmbH Handbuch MRT1 4. Technische Daten Vorschriften: Fachgrundnorm EN 50082-2, EN 50081-1 Produktnorm EN 60255-6, IEC 255-4, BS 142 Klimabeanspruchung: Temperaturbereich bei Lagerung: - 40°C bis + 85°C bei Betrieb: - 20°C bis + 70°C Feuchtebeanspruchung Klasse F... -
Seite 17: Bestellformular
Handbuch MRT1 SEG Electronics GmbH 5. Bestellformular Testeinheit MRT1- Testeinschub einzeln - dazugehöriges Kunststoffgehäuse mit Steckerblock für Türeinbau - dazugehöriger einzelner Steckerblock für Rackeinbau DOK-TD-MRT1, Rev. C... - Seite 18 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
