Zuständige MÄDLER
nach Postleitzahlgebieten:
PLZ 1, 2 und 3
Niederlassung
MÄDLER GmbH
Brookstieg 16
D-22145 Stapelfeld
Tel. 040-60 04 75 10
Fax 040-60 04 75 33
hamburg@maedler.de
Stand 06.08.2020

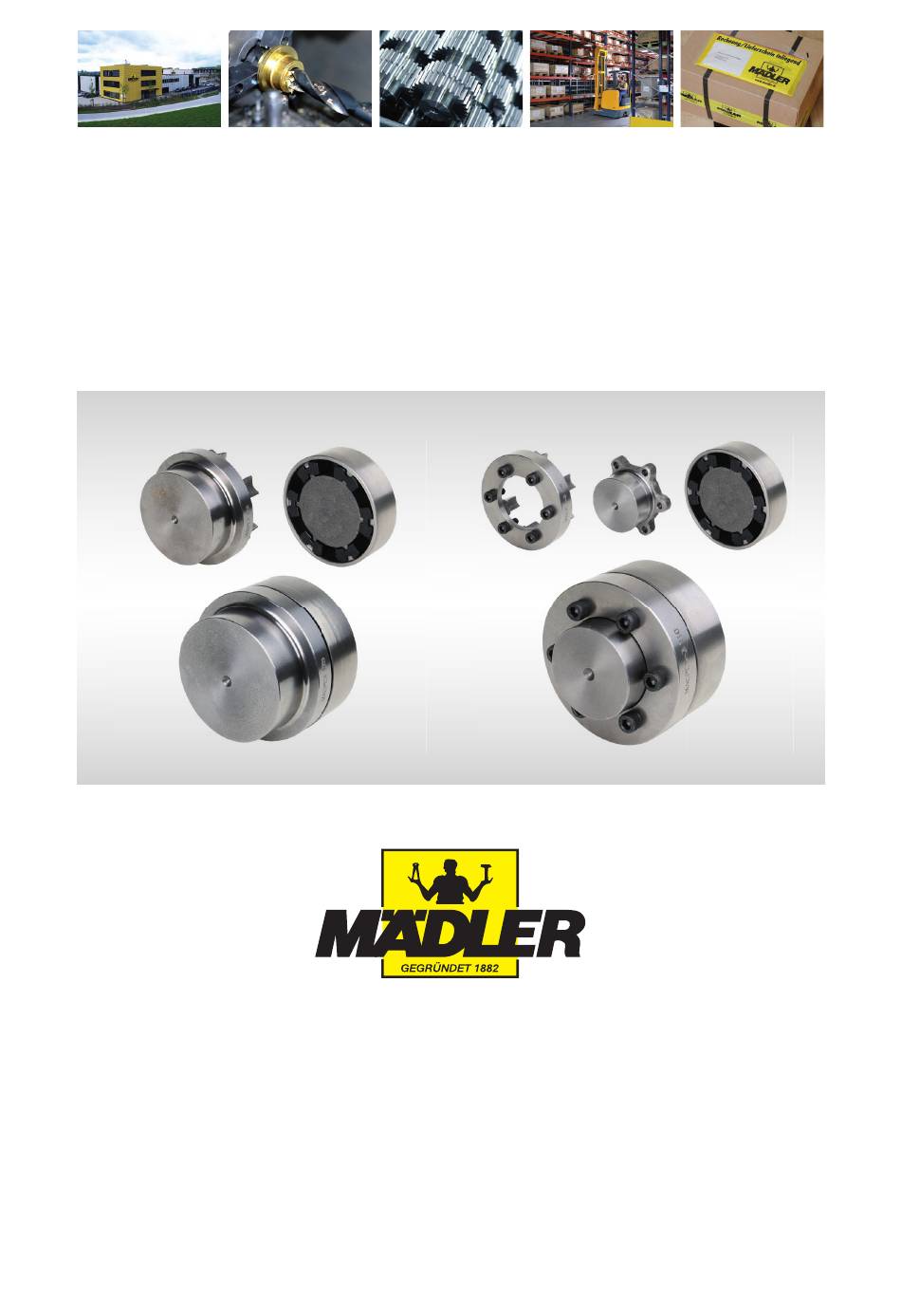

Montageanleitung
Kupplungen MAEPEX ®
-Niederlassungen
®
PLZ 0, 4 und 5
Niederlassung
MÄDLER GmbH
Bublitzer Str. 21
D-40599 Düsseldorf
Tel. 0211-97 47 1 0
Fax 0211-97 47 1 33
duesseldorf@maedler.de
Aktuell im Internet unter
®
PLZ 6, 7, 8 und 9
Hauptsitz
MÄDLER GmbH
Tränkestr. 6-8
D-70597 Stuttgart
Tel. 0711-7 20 95 0
Fax 0711-7 20 95 33
stuttgart@maedler.de
www.maedler.de
Zuständig
für Schweiz:
MÄDLER Norm-Antrieb AG
Postfach 74
Güterstr. 6
CH-8245 Feuerthalen
Tel. 052-647 40 40
Fax 052-647 40 41
info@maedler.ch
www.maedler.ch
Seite 1 von 13
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Madler MAEPEX
- Seite 1 Montageanleitung Kupplungen MAEPEX ® ® Zuständige MÄDLER -Niederlassungen Zuständig ® nach Postleitzahlgebieten: für Schweiz: PLZ 1, 2 und 3 PLZ 0, 4 und 5 PLZ 6, 7, 8 und 9 MÄDLER Norm-Antrieb AG Niederlassung Niederlassung Hauptsitz Postfach 74 MÄDLER GmbH MÄDLER GmbH...
-
Seite 2: Inhaltsverzeichnis
2. Allgemeine Hinweise……………………..….. 3 3. Einsatzbereich………………………….…..… 3 ® 4. MAEPEX Lieferprogramm ……………...… 4 ® 5. Aufbau der MAEPEX Nockenkupplung….. 4 6. Vorbereitung und Fertigbearbeitung …….… 5 7. Axiale Sicherung ……………………….……. 6 8. Stellschrauben-Gewindebohrung ……….…. 7 9. Auswuchten …………………………..…..….. 7 10. Kupplung montieren …………………….…. 8 11. -
Seite 3: Allgemeine Hinweise
Die Montageanleitung ist ein wichtiges Dokument. Archivieren Sie die Montageanleitung und ermöglichen Sie Ihrem Wartungspersonal den Zugriff. Das Urheberrecht dieser Monta- geanleitung verbleibt bei der MÄDLER GmbH Stuttgart. Die Ursprungssprache ist deutsch. ® Die Bezeichnung MAEPEX ist ein geschützter Markenname. ® Bei den MAEPEX Nockenkupplungen handelt es sich um universell einsetzbare, dreh-ela- stische, dämpfende und durchschlagsichere Kupplungen. -
Seite 4: Maepex ® Lieferprogramm
Nenn-Drehmomente: 19 Nm bis 3.900 Nm Abmessungen: Ø 58 mm x 42 mm lang bis Ø 280 mm x 223 mm lang ® 5. Aufbau der MAEPEX Nockenkupplung ® Die Abbildungen zeigen die zugehörigen Bauteile der MAEPEX Kupplungsausführungen: ® ® MAEPEX Ausführung 2-teilig MAEPEX Ausführung 3-teilig... -
Seite 5: Vorbereitung Und Fertigbearbeitung
Vorbereitende Arbeiten Montage der Kupplung Ausrichten der Kupplung Vorbereitende Arbeiten ® MAEPEX Kupplungen werden standardmäßig ohne Vorbohrung geliefert. Ausnahmen: Baugröße 250 und 280 werden mit Vorbohrungen 44/57 mm geliefert. Bitte beachten Sie die nachfolgenden Vorgaben zu: Fertigbohrung einbringen ... -
Seite 6: Axiale Sicherung
DIN 6885/1 ISO JS9 hergestellt werden. Wenn die Kupplung für den Rever- sierbetrieb bestimmt ist, sollte die Passfedernut nach DIN 6885/1 ISO P9 hergestellt wer- den. ® 7. Axiale Sicherung der MAEPEX Nockenkupplung mittels Stellschraube Die Kupplung wird durch Stellschrauben gegen axiale Bewegung gesichert. Dabei ist fol- gendes zu beachten: ... -
Seite 7: Stellschrauben-Gewindebohrung
180° zur Passfedernut versetzt ≥ 20 180° zur Passfedernut versetzt ® 9. Auswuchten der MAEPEX Nockenkupplung Je nach Kupplungsgröße und Drehzahl ist ein Auswuchten erforderlich. Wählen Sie die Wuchtgüte dem Anwendungsfall entsprechend aus (mindestens G16 nach DIN ISO 21940) ... -
Seite 8: Kupplung Montieren
Position der Ausgleichsbohrungen beim Ein-Ebenen-Auswuchten Ausgleichsbohrung Teil 1 der MAEPEX ® Kupplung Teil 2 der MAEPEX ® Kupplung Teil 4 der MAEPEX ® Kupplung Position der Ausgleichsbohrungen beim Zwei-Ebenen-Auswuchten Ausgleichsbohrung Teil 1 der MAEPEX ® Kupplung Teil 2 der MAEPEX ® Kupplung Teil 4 der MAEPEX ®... -
Seite 9: Kupplung Ausrichten
Reinigen Sie die Bohrungen und Wellenenden. Beschichten Sie die Bohrungen der Kupplungsteile 1 und 2 oder 4 und die Wellen mit MoS Montagepaste (z.B. Microgleit LP 405). Falls Sie das Kupplungsteil demontiert haben, legen Sie das Kupp- lungsteil 3 vor dem Aufziehen des Kupplungsteils 2 auf die Welle. ... -
Seite 10: Verdrehspiel
Die während des Betriebs maximal zulässigen Wellenversatzwerte finden Sie in Abschnitt Wellenversatzwerte während des Betriebs. 12. Verdrehspiel Um das Verdrehspiel zu ermitteln, drehen Sie ein Kupplungsteil ohne Dreh- moment bis zum Anschlag. Bringen Sie eine Markierung auf beide Kupplungshälften auf. ... -
Seite 11: Maximal Zulässige Wellenversatzwerte
1. Lösen Sie die Verbindung zwischen den Kupplungsteilen 2 und 3 2. Verschieben Sie das Kupplungsteil 3 axial. Die Elastomere (5) sind nach dem Verdrehen des Kupplungsteils 2 frei zugänglich. Hinweis: Lösen des Kupplungsteils 3 - um das Lösen des Kupplungsteils 3 zu er- leichtern, ist bei den Kupplungsgrößen 225 bis 280 eine Abdrück-Gewindebohrung im Kupplungsteil 1 angebracht. -
Seite 12: Wartungsintervalle
(3) Radialversatz Ermitteln Sie den Wert ΔKr. Der ermittelte Wert ΔKr darf den Wert ΔKr nicht überschreiten. Kupplungsgröße ΔSzul / ΔKrzul 0,25 0,25 0,35 0,35 Kupplungsgröße / Max. zul. Winkelversatzwerte ΔSzul (mm) und Radialversatz Wert ΔKrzul bei Drehzahl 1500 min 15. -
Seite 13: Ersatzteilzeichnung Und Ersatzteilliste
16. Ersatzteilzeichnung und Ersatzteilliste Teilnummer Benennung Kupplungsteil 1 Kupplungsteil 4 Elastomer Teilnummer Benennung Kupplungsteil 1 Kupplungsteil 2 Kupplungsteil 3 Elastomer Zylinderschraube Stand 06.08.2020 Aktuell im Internet unter Seite 13 von 13 www.maedler.de...
