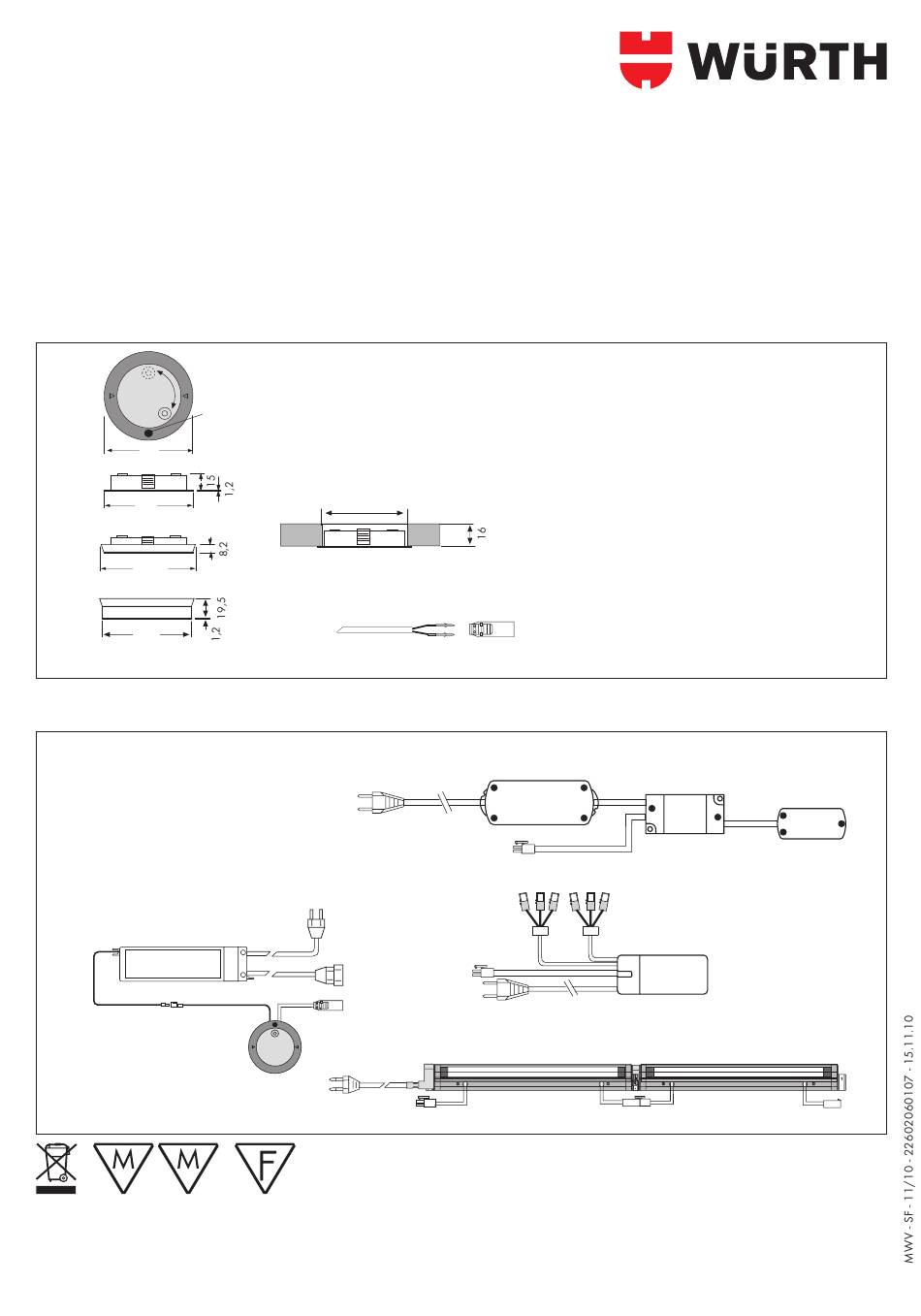

Montageanleitung einbau-DiMMer
1–10 V, Typ AOW
Dimmer für 1–10 V, zum Anschluss von max. 50 dimmbaren Leuchtstoffleuchten oder dimmbaren LED-Trafos.
Gehäusemaße
Touch-Sensor
75
ø75
mit Distanzring
ø78,5
mit Aufbauring
ø75
Fig. 1
Montageanordnung
Schaltsteuerung
Art. 0976 500 655
Sensorleitung für Touchsensor
Einbau-Dimmer
AOW
Fig. 2
Maßangaben unverbindlich. Technische Änderungen vorbehalten.
Adolf Würth GmbH & Co. KG · 74650 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15-1000 · www.wuerth.com
Einbauöffnung
+0,3
ø68
-0,2
Einbaumaße für Sacklocheinbau in Platten
von min. 16 mm
Montage bei lose beigefügtem Steckergehäuse
Die braune Ader immer auf der Seite mit der Rastnase
montieren!
DIM1
DIM1
Anschlussleitungen
in – 2 m Verbindungsleitung mit DIM1-Buchse
Dimmbereich:
0–100% – LED 24 V DC (LD2-Stecksystem)
10–100% – LED 350 mA (LD1-Stecksystem)
Slim Light II dimmbar
(SL2-Stecksystem)
LD2 15 W dimmbar oder
LD2 30 W dimmbar
Dimm-Controller
DIM1
DIM1
Slim Light II dimmbar
DIM1
LD1 2 x 9 W dimmbar
