Eins t t t t t ellung, an
Eins
Eins
ellung, an
ellung, an w w w w w endung und w
ellung, an
Eins
Eins
ellung, an
99951
Zeichen B
endung und w
endung und w ar
endung und w
endung und w
Vor der Inbetriebnahme sorgfältig durchlesen
AXIS
AXIS
AXIS
AXIS
AXIS
ar
ar tung
ar
tung
tung
tung
ar
tung
Juny 2007
Werbung
Inhaltszusammenfassung für Tecnoma AXIS

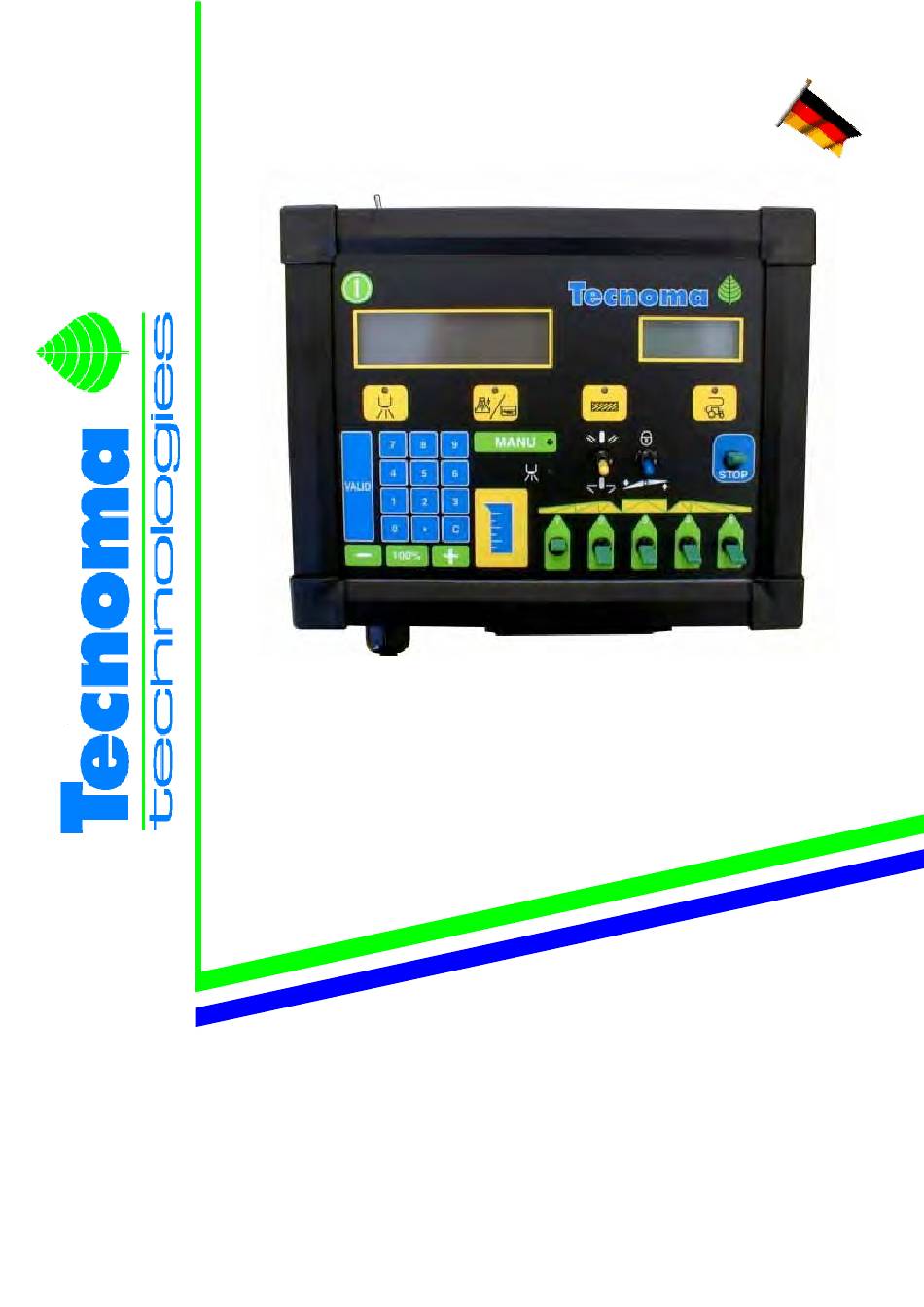

- Seite 1 AXIS AXIS AXIS AXIS AXIS Eins Eins t t t t t ellung, an Eins ellung, an ellung, an ellung, an w w w w w endung und w endung und w endung und w ar endung und w ar tung...
-
Seite 2: Funktionsweise

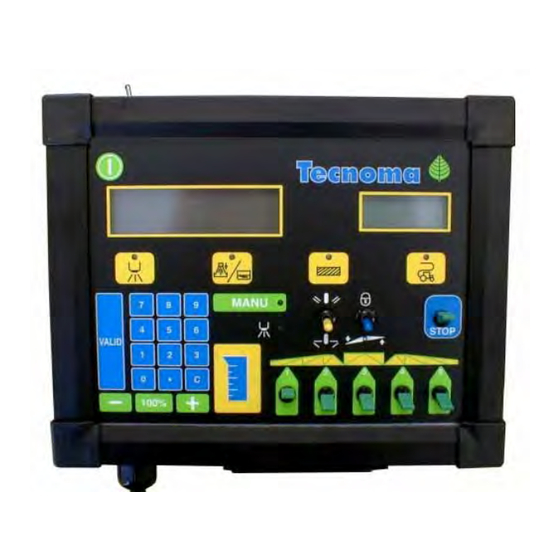

REGELEINRICHTUNG AXIS Funktionsweise SCHALTKASTEN GESCHWIN- DIGKEITS- SENSOR BEHÄLTER PUMPE DURCHFLUSSMESSER REGELKUGELHAHN GESTÄNGE 9995403A... - Seite 3 Regeleinrichtung AXIS Bedienung BESCHREIBUNG Ein-/Ausschalten des Schaltkastens. (Bei Arbeitsende ausschalten) - Ein-/Ausschalten durch - Anzeige im Display A : . Programmierung : Programmnummer. . Spritzen : Anzeige Information. - Anzeige im Display B : Parameter bei der Programmierung, Anzeige Information beim Spritzen.
- Seite 4 PROGRAMMIERUNG Schaltkasten ausgeschaltet. Um die Programmierung aufzurufen drücken und festhalten und den Schaltkasten über einschalten, in der Anzeige beider Displays erscheint : PROG - mit der Zehnertastatur 1 eingeben und "VALID" drücken um in In diesem Programm erfolgt das Programm 1 zukommen die Auswahl des Geschwin- digkeitssensors : ANBAUSPRITZE oder...
- Seite 5 - mit der Zehnertastatur eine 4 eingeben und dann "VALID" In diesem Programm wird Programm 4 : drücken die Arbeitsbreite in Meter abgespeichert. Entspricht der Anzeige : - mit der Zehnertastatur die Arbeitsbreite in Meter eingeben. largeur 1 - mit "VALID" abspeichern. - dann auf drücken, um in die Programmauswahl zurück zukommen.
- Seite 6 - mit der Zehnertastatur eine 15 eingeben und dann "VALID" drücken Programm 15 : - mit der Zehnertastatur Düsenanzahl der zweiten Teil- breite eingeben ( P 15). ACHTUNG eine 0 bei nicht benutzten - mit "VALID" abspeichern. Teilbreiten eingeben. - dann auf drücken, um zur Programmauswahl zurück zukommen.
- Seite 7 -mit der Zehnertastatur eine 24 eingeben und dann "VALID" Programm 24 und 25 betreffen Programm 24 : die Auswahl der Armatur drücken Magnetventil oder Gleichdruck - mit 1 wird die Magnetventilarmatur ausgewählt. Magnetventilarmatur - mit "VALID" abspeichern. - dann auf drücken, um zurück zur Programmauswahl zu kommen.
-
Seite 8: Bedienung
In diesem Programm - -mit der Zehnertastatur eine 39 eingeben und dann "VALID" können die Impulse des Programm 39 : drücken Geschwindigkeitssensors beim Spritzen kontrolliert werden. - dann auf drücken, um zur Programmauswahl zurück zukommen. In diesem Programm - -mit der Zehnertastatur eine 40 eingeben und dann "VALID" können die Impulse des Programm 40 : drücken... - Seite 9 Folgende Informationen können abgerufen werden : Durch drücken von leuchtet die Kontrolllampe, Abruf durch mehrmaliges drücken : Anzeige der ausgebrachten Teilmenge (max. 9999 l) : PART Anzeige der ausbegrachten Gesamtmenge (max 999999 l) : TOT- 1234 Anzeige des Ausstosses in l/min : MINU Anzeige der Befüllmenge im Behälter, Eingabe über CUVE...
-
Seite 10: Löschen Der Anzeige
Löschen der Anzeige : Alle Anzeigen können durch 2-maliges drücken von gelöscht werden (ausgenommen Gesamtfläche) Allgemainer Hinweis : Wenn ein geänderter Parameter abgespeichert wird, erscheint folgende Anzeige in den beiden Displays : Beispiel : Löschen einer Eingabe beim Programmieren durch drücken von 9995405A S.A.S. - Seite 11 ANBAUSPRITZEN mit Axis - Aventa - Visu EINBAU GESCHWINDIGKEITSSENSOR Schlepper 48768 36588 35988 5657571(Axis-Visu) 5657556(Aventa) 5657517 48767 4 Magnete auf dem gleichen 56561 56561 Lochkreis - den Geschwindigkeits sensor wie Abb, oben einbauen. - das Hinterrad ds Schleppers in 4 gleiche Abstände aufteilen (90°) und auf dem gleichen Kreis 4 Löcher Ø...
- Seite 12 ANHÄNGESPRITZEN mit Axis - Aventa - Tectronic - Novatec and Novatop EINBAU des GESCHWINDIGKEITSSENSORS - den Sensor wie Abb. oben anbringen. - die Befestigungsscheibe der Magnete in gleiche Abstände aufteilen und auf dem gleichen Kreis Löcher Ø 5,5mm bohren, um die Magnete A wie Abb. oben anzubringen: rote Seite S auf der Seite des Sensors B : Achtung: der Sensor muss sich im Winkel zur Oberfläche S der Magnete...
-
Seite 13: Technische Angaben
DURCHFLUSSMESSER TECHNISCHE ANGABEN 1/2" 1" 2" ARTIKELNUMMER 50600 50601 50602 DURCHFLUSS mini/maxi l/min 5/55 7/220 50/750 MAXIMALER DRUCK VERSORGUNGSSPANNUNG Minimal 5 Vcc Nominal 12 Vcc Maximal 24 Vcc AUSGANGSSPANNUNG 20 mA IMPULSE PRO UMDREHUNG ANSCHLÜSSE 1" BSP 1"BSP 2"BSP ELEKTRISCHE VERBINDUNGEN DIN 41524 BETRIEBSTEMPERATUR -10°C et +60°C... - Seite 14 Kabel mit einer anderen Farbkodierung benutzt werden, sich nach dem angebrachten Aufkleber richten. März 2005 TECNOMA - Editions techniques N°9988319 A S.A.S. Capital 1174400 € - B.P. 195 - 51206 EPERNAY - FRANCE Tel. 03. 26.51.99.99 - Fax : 03.26.51.83.51...
- Seite 15 Internationale Telefonnummer: +33 (0)3 26 51 99 99 - Fax +33 (0)3 26 51 83 51 Website: www.tecnoma.com - E-Mail: tecnoma@tecnoma.com Aufgrund der permanenten Verbesserungen, die wir auf unsere Produktion anwenden, behalten wir uns das Recht vor, die Bauart oder Spezifizierungen ohne vorherige Ankün-...
