- Seite 51 BENUTZERHANDBUCH Kappstation Die Anleitung gilt für die Artikel KMA4100 und KMA4100-INT WARNUNG Benutzer müssen die Anweisungen und Sicherheitsvorkehrungen in diesem Handbuch lesen und befolgen. Eine Nichtbeachtung kann zu schweren Verletzungen führen. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Wir sind hier, um Sie zu unterstützen.
-
Seite 52: Sicherheitsvorkehrungen
Inhaltsverzeichnis Sicherheitsvorkehrungen Betrieb Kerbschnitt durchführen ... . .56 Vormontage Einen 90°-Schnitt durchführen..57 Empfohlene Werkzeuge (nicht im Lieferumfang Unterschiedliche Winkel schneiden ..58 enthalten) . -
Seite 53: Empfohlene Werkzeuge (Nicht Im Lieferumfang Enthalten)

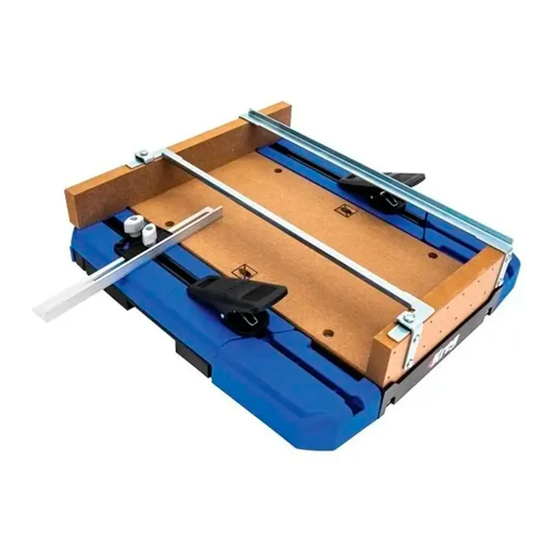

Empfohlene Werkzeuge (nicht im Lieferumfang enthalten) Kreuzschlitzschraubendreher Geliefertes Zubehör AA - Kleine Schraube – 12 BB - Schienenhalterung mit CC - Große Schraube – 4 Schraube – 2 Produktbeschreibung Artikel Beschreibung Artikel Beschreibung Schneidunterlage Werkstück-Halteklammern Fixierte Sägeführungsschiene Verstellbarer Anschlag Verstellbare Sägeführungsschiene Betätigungsplatte für vorderen Sägeblattschutz Materialstützflügel mit abnehmbaren Blöcken Winkelanzeiger... -
Seite 54: Montage
Montage Die Schritte in diesem Abschnitt ausführen, um Ihre Kappstation zusammenzubauen. Materialstützflügel befestigen a. Den rechten und linken Materialstützflügel (D) mit vier kleinen Schrauben (AA) an der Schneidunterlage (A) befestigen. Die Sure-Cut™-Rückwand befestigen a. Die Betätigungplatte für den vorderen Sägeblattschutz (H) und die Sure-Cut™-Rückwand (E) mit vier großen Schrauben (CC) an ihrem Platz befestigen. -
Seite 55: Anschlag Und Halteklammern Anbringen
Führungsschienen anbringen WARNUNG Stellen Sie sicher, dass die Schienen gemäß den unten stehenden Anweisungen installiert werden, damit Ihre Hand während des Schneidens in einem sicheren Abstand zum rotierenden Sägeblatt verbleibt. a. Sicherstellen, dass Ihr Sägeblatt so zentriert wie möglich auf der Schnittfläche aufliegt. Hierzu wird die fixierte Sägeführungsschiene (B) auf der vorderen und hinteren Platte (H und E) auf der dem Sägeblatt gegenüberliegenden Seite angebracht (wie abgebildet). -
Seite 56: Betrieb
Betrieb WARNUNG Immer sicherstellen, dass die Kappstation befestigt ist, um ein Verschieben während des Schneidens zu verhindern. Befolgen Sie die Verfahren in diesem Abschnitt, um Ihre Kappstation in Betrieb zu nehmen. Die folgenden Beispiele zeigen die Aufstellung für eine Säge mit Sägeblatt auf der linken Seite. Sure-Grip™-Füße helfen, die Kappstation während des Schneidens an Ort und Stelle zu halten. -
Seite 57: Einen 90°-Schnitt Durchführen
Einen 90°-Schnitt durchführen a. Markieren Sie Ihr Werkstück auf die von Ihnen gewünschte Länge (2). b. Richten Sie die Markierung (2) an einer Kante der Sägeschnittlinie (1) aus und stellen Sie sicher, dass das Werkstück so ausgerichtet ist, dass das Sägeblatt durch den Verschnittbereich (Abfall) des Brettes (in der Abbildung mit einem X markiert) und nicht durch die Seite des Werkstücks schneidet, die Sie behalten möchten. -
Seite 58: Unterschiedliche Winkel Schneiden
Unterschiedliche Winkel schneiden ACHTUNG Die Breite des Brettes, die Sie schneiden können, hängt von Ihrer Säge und der Position des Anschlags ab. ACHTUNG Wenn Sie den Winkel nicht am Ende des Brettes schneiden, schneiden Sie das Brett vor dem Schneiden des Winkels im 90°-Winkel auf die gewünschte Länge. -
Seite 59: Pflege Und Reinigung
Pflege und Reinigung Staub und Ablagerungen von allen Oberflächen fernhalten, auch von der Unterseite der Kappstation und von allen Sure-Grip™-Oberflächen. Fehlersuche und Fehlerbehebung Wenn die Schnittgenauigkeit durch unsachgemäßen Gebrauch oder unsachgemäß befestigte Teile beeinträchtigt wird, wenden Sie sich bitte an unser Kundendienstteam, um Unterstützung beim Ersatz von Schnittoberflächen zu erhalten. - Seite 60 LERNEN. BAUEN. MITTEILEN. Wir sind Handwerker, genau wie Sie. Darum interessiert es uns, woran Sie gerade arbeiten. Sprechen Sie mit der Gemeinschaft darüber und lassen Sie sich inspirieren! #madewithKreg Holen Sie sich kostenlos Pläne, Hilfsmittel für Bauprojekte und mehr. kregtool.com und buildsomething.com 08/2020 103678 V1...
