Ceag PD3 Bedienungsanleitung Seite 3

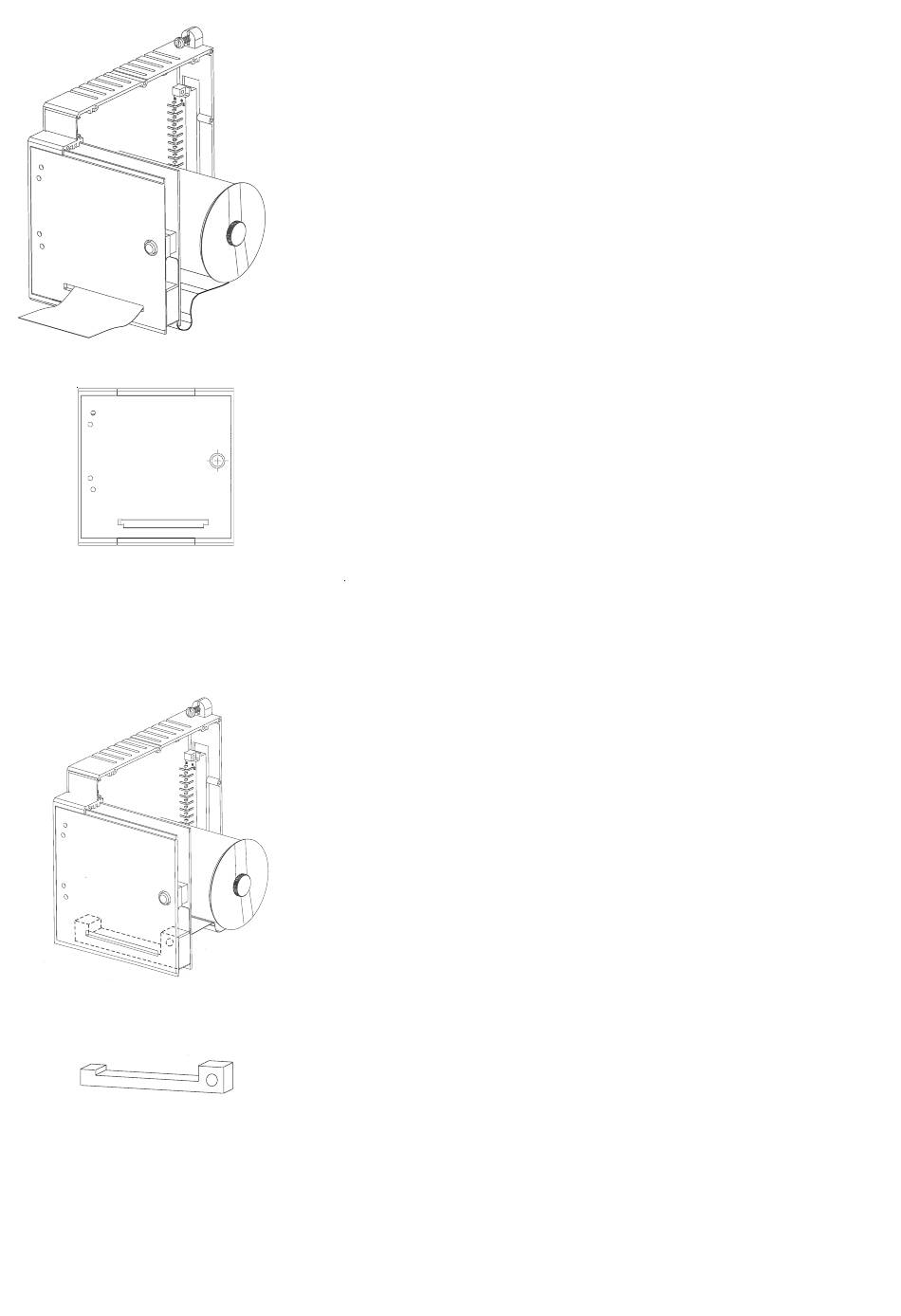

Bild 3, fig. 3
Bild 4, fig. 4
Bild 5, fig. 5
Gehäusemittelteil demontieren.
Die Gehäusehälften sind ge-
steckt und können ohne Werk-
zeug demontiert werden.
Frontplatte abbauen.
Die Frontplatte ist seitlich ge-
führt und kann ohne Werkzeug
demontiert werden.
Entfernen Sie die Farbband-
kassette, indem sie links auf die
Kassette drücken und rechts die
Kassette abheben und entfernen.
Zum Papierrollenwechel lösen
Sie die Rändelmutter an der
Papierrollenachse und entfernen
den Seitenschutz und die leere
Papphülse. Schieben Sie die
neue Papierrolle mit dem Seiten-
schutz auf die Achse und si-
chern sie mit der Rändelschrau-
be.
Das Papier von der Rolle ist vor
dem Einfädeln rechtwinklig
abzureissen und von unten in
den Papierschacht des Druck-
werkes bis vor die Andruckrolle
einzuführen.
Das Rändelrad am rechten Ende
der Andruckrolle ist bei gleich-
zeitigem, leichten Druck des Pa-
piers gegen die Andruckrolle mit
dem Daumen nach vorn unten
zu drehen,bis das Papier einige
Zentimeter nach vorn transpor-
tiert wurde.
Dismount the second part of the
enclosure. The enclosure parts
are plugged in and can be re-
moved without a tool.
Take down the front panel. The
front panel is guided on its side
and can be removed without a
tool.
To remove the ribbon cassette
push the cassette on the left
side and lift it on the right side.
To replace the paper roll loosen
the knurled nut at the axis of the
paper roll and remove the side
protection and the empty paper
reel. Now push the new paper
roll with the side protection onto
the axis and safe it with the
knurled nut.
Before feeding in the paper see
that the paper has a straight
edge. Now insert the paper into
the paper shaft of the printer up
to the pressure roll. By pushing
the paper towards the pressure
roll must be preturned with the
right knurled nut till the paper
was transported some
centimeters.
