telenot TGS3 Bedienungsanleitung

Temperaturgrenzwert-
Sensor TGS3
Art.-Nr. 100091215
Der Sensor dient zur Temperaturüberwachung.
Zwei Schwellwerte lassen sich voneinander unab-
hängig im Bereich von -30 bis +50 °C einstellen. Die
Konfiguration erfolgt menügeführt im Display in
Schritten von 1 °C mit den Tasten +/- und Enter. Für
den oberen und unteren Schwellwert besitzt der
Sensor je einen Schaltausgang mit 10 kOhm Ab-
schlusswiderstand für Ruhestrombetrieb und einen
Open-Drain-Ausgang mit max. 100 mA Strombelast-
barkeit.
Der Sensor kann unmittelbar an zwei Eingänge einer
TELENOT-Übertragungseinrichtung zur Fernübermitt-
lung der Alarmmeldung angeschlossen werden. Die
Stromversorgung kann direkt aus der Übertragungs-
einrichtung erfolgen.
Das integrierte Display lässt sich für die Anzeige der
aktuellen Temperatur konfigurieren. Die aktuelle
Temperatur wird alle 5 s kurz blinkend angezeigt. In
der Pause erfolgt blinkend die Anzeige des aktivierten
Ausgangs durch die Dezimalpunkte im Display. Die
blinkende Anzeige ermöglicht eine geringe Leis-
tungsaufnahme und verhindert eine Verfälschung
des Messwertes durch Eigenerwärmung. Um genaue
Messwerte zu erhalten, ist eine Bestromung des TGS3
von 10 -15 Minuten notwendig.
Technische Daten
Versorgungsspannung 12 V
Stromaufnahme 10 mA (blinkendes Display)
3 mA
oberer Schwellwert < 50 °C
unterer Schwellwert > -30 °C
Messintervall 1 s
Belastbarkeit A1 / A2 max. 100 mA / 12 V
Schutzart IP64
Abmessungen (B50xH60xT45) mm
Farbe
Gehäuse lichtgrau
Deckel transparent
Kabellänge 4 m
Dieses Zeichen bestätigt die Konformität des Ge-
rätes mit der EMV-Richtlinie 2004/108/EG und
der Niederspannungsrichtlinie 2006/95/EG.
Benötigen Sie eine EG-Konformitätserklärung zu die-
sem Produkt, können Sie diese unter info@telenot.
com anfordern bzw. von der TELENOT-Homepage
herunterladen.

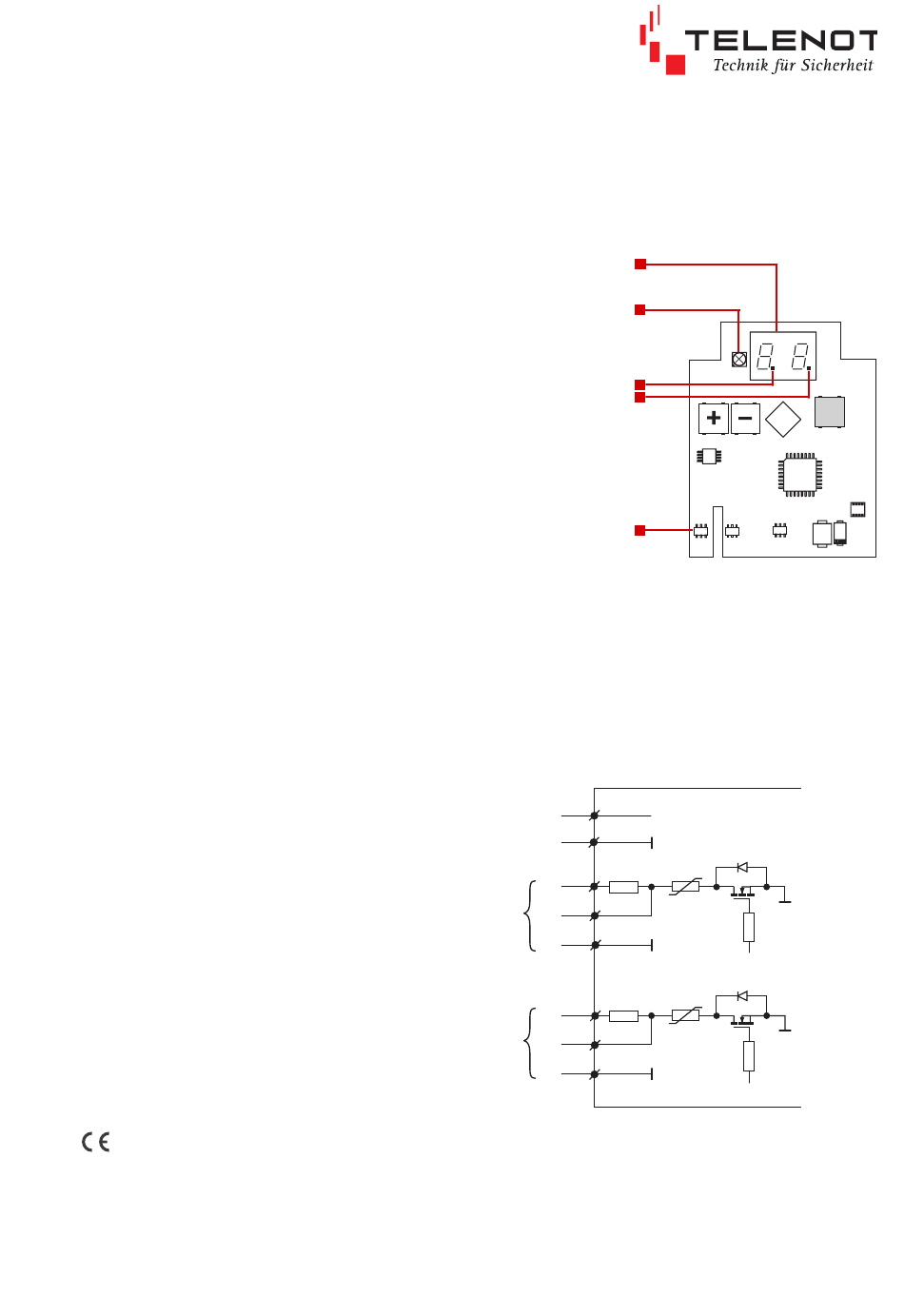

Platine
Anzeige in °C
leuchtet rot
bei Minusgraden
Anzeigen:
Ausgang 1
Ausgang 2
Sensor
Anschluss
rt
+12 V
bl
10k
bn
A1 rs
ws
10k
gr
ge
A2
gn
Display
LED rt
Enter
