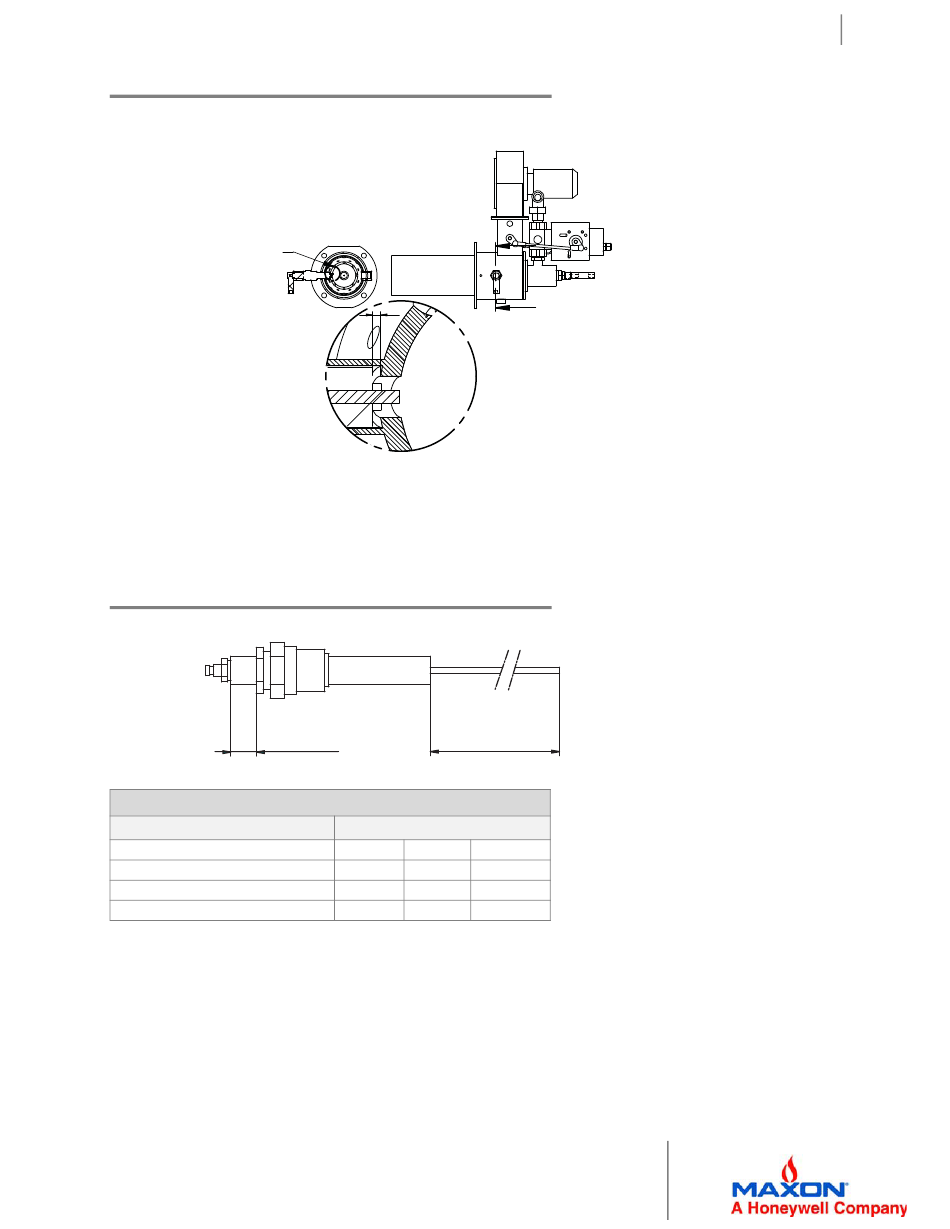

Zündelektrode für VALUPAK
SECTION A-A
B
B
Die Zündelektrode kann in 3 unterschiedlichen Positionen auf das Brennergehäuse montiert werden: links, rechts und unten (falls
der Lufteintritt sich oben befindet).
Austausch der Zündelektrode: schieben Sie die Zündelektrode durch die Klemmverschraubung hindurch in den Brenner ein.
Führen Sie die Zündelektrode in die Konusbuchse ein, bis die Keramik an den Konus stößt. Ziehen Sie danach die Zündelektrode
3 mm zurück. Anschließend die Zündelektrode mit der Klemmringverschraubung fest anziehen.
Anordnung Flammenstab für VALUPAK
Y
Abmessungen in mm, wenn nicht anders angegeben
®
Modell VALUPAK
Gebläsetyp
Wärmeleistung max. in kW (Hs)
Abmessung B
Abmessung Behebung Y
Der Flammenstab befindet sich hinter dem Brenner, durch den Gaseintrittsblock und Gasdüse. Es ist wichtig, dass der
Flammenstab gasdicht montiert wird! Die empfohlene Abmessung der Behebung muss beachtet werden.
