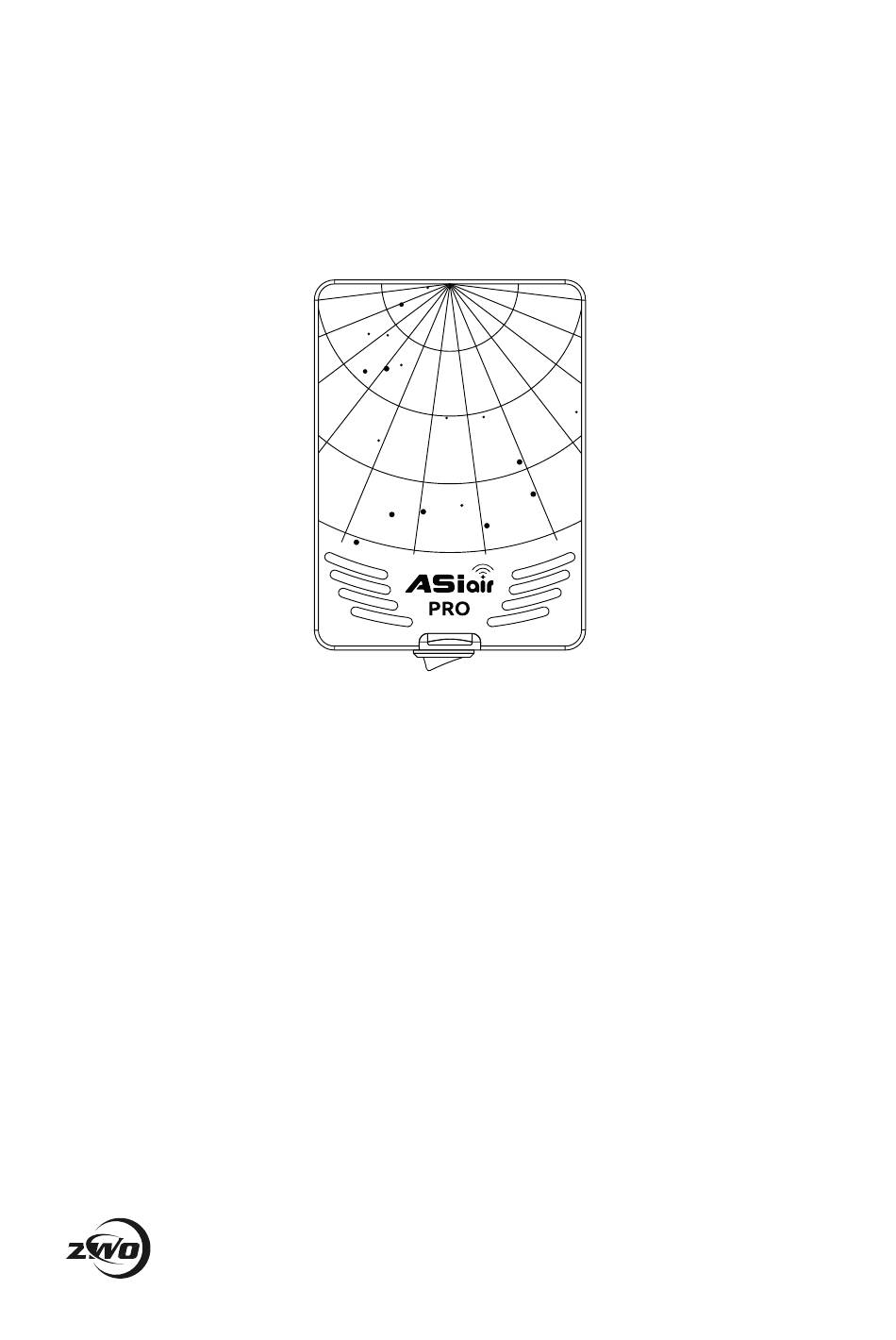

- Seite 1 ASIAIR PRO User Manual V1.2 2020.07 Das ist keine offizielle Übersetzung des Herstellers! Es gilt immer das Original in englischer Sprache! Die Übersetzung erfolgte mit Google und wurde nur an den Stellen manuell korrigiert, wo total sinnentstellende Passagen entstanden.
-
Seite 2: Abschnittssprung
Schnellsuche Schlüsselwörter: Dieses Dokument unterstützt Suchfunktionen für Schlüsselwörter. Windows-Benutzer von Adobe Reader verwenden möglicherweise die Tastenkombination Strg + F, und Mac-Benutzer verwenden Befehlstaste + F, um nach Schlüsselwörtern zu suchen. Abschnittssprung: Sie können schnell auf den Abschnitt des Dokuments zugreifen, indem Sie auf den Abschnitt im Inhaltsverzeichnis klicken. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 01. Produktübersicht Einführung Eigenschaften Vorbereitung Gerätekomponente Indikationen 02. Initial Setup Datenkabelverbindungen Netzkabelanschlüsse Netzwerkverbindung Verbindung über Kabel montieren Verbindung über Netzwerk herstellen DSLR-Kamera-Verbindung 03. ASIAIR App Startseite Grundkonfiguration Führen Bedienfeld montieren Zusätzliche Tools Kurzanleitung zur Bildgebung Live-Stapelung Autorun 04. Anhang Bilddatei exportieren Software-Updates ASIAIR OS Wiederherstellen... -
Seite 4: Produktbeschreibung
Produktbeschreibung Dieser Abschnitt enthält eine Einführung in ASIAIR PRO. -
Seite 5: Produktübersicht
Einführung ASIAIR PRO ist ein intelligentes WiFi-Gerät. Es ist mit einem Energieverwaltungsmodul, ausreichender USB-Konnektivität, einem Teleskopbefestigungsfuß und den umfangreichen Funktionen der ASIAIR App ausgestattet. ASIAIR PRO ist die zweite Generation von ASIAIR seit seiner ersten Veröffentlichung im Juli 2018. Eigenschaften •... -
Seite 6: Gerätekomponente
Gerätekomponente Indikationen Wenn etwas mit der WiFi-Anzeige nicht stimmt, drücken Sie die RESET-Taste und lassen Sie sie nach dem Blinken los. Der WiFi-Hotspot, das Passwort und das Datum des Stationsmodus werden nach 5 Sekunden zurückgesetzt. -
Seite 7: Ersteinrichtung
Ersteinrichtung Dieser Abschnitt beschreibt die Ersteinrichtung und Verbindung zur ASIAIR Pro. -
Seite 8: Datenkabelverbindungen
ASI533, ASI2600, ASI6200 benötigen eine individuelle 12-V-Stromversorgung, um zu funktionieren. Netzkabelanschlüsse ASIAIR PRO benötigt mindestens 12 V bei 2 A für den korrekten Betrieb. Bei den 4 verwendeten 12-V- Steckdosen wird empfohlen, 12 V bei 5 A zu verwenden. ASIAIR PRO-Steckdosen können angeschlossene Geräte wie die Hauptkamerakühlung, EAF, EFW und... -
Seite 9: Netzwerkverbindung
Netzwerkverbindung Schalten Sie den Netzschalter ein und warten Sie der ASIAIR piept einmal. Verbinden Sie Ihr Mobilgerät mit ASIAIR Netzwerk mit 12345678 als Passwort und öffnen Sie die ASIAIR-App. Beginnen Sie Ihre Reise in Astrofotografie! Verbindung über Kabel montieren 1. RS-232 anschließen Die meisten äquatorialen Halterungen verfügen über eine Handsteuerung, mit der die Einstellungen und die Steuerung der Halterungen verwaltet werden. - Seite 10 Halterungskörper integriert und ermöglicht eine direkte USB-Verbindung. Die äquatoriale Halterung ist über eine direkte USB-Verbindung mit ASIAIR PRO verbunden. Sie können bestätigen, ob Ihre Montierung von ASIAIR PRO unterstützt wird oder nicht. Sie müssen zuerst die Dokumente der Montierung überprüfen.
-
Seite 11: Verbindung Über Netzwerk Herstellen
Schritte lauten wie folgt: ① Schalten Sie das StarBook-Steuerungssystem ein. ② Verbinden Sie die Steuerungssysteme ASIAIR PRO und StarBook direkt über einen RJ45- Standard (der Crystal-Anschluss befindet sich ebenfalls im A- oder B-Modus). ③ Öffnen Sie die ASIAIR-App. Wählen Sie auf der Seite mit den Verbindungseinstellungen das kabelgebundene Ethernet aus, um automatisch eine IP-Adresse zu erhalten. -
Seite 12: Dslr-Kamera-Verbindung
Dies bedeutet, dass Sie das Auslösekabel mit ASIAIR PRO verwenden müssen DSLR-Kameras können nur mit Vorschau, Autorun, Live als Hauptkamera verwendet werden. Schließen Sie die DSLR-Kamera über das Kameradatenkabel an ASIAIR Pro an. Wählen Sie vor dem Starten der App die folgenden Kameraeinstellungen aus, bevor Sie die App starten: •... -
Seite 13: Asiair App
ASIAIR App In diesem Abschnitt werden die Hauptmerkmale der ASIAIR App. vorgestellt... -
Seite 14: Startseite
ASIAIR App Startseite Wählen Sie bei eingeschaltetem ASIAIR Pro und verbundenem Mobilgerät mit dem ASIAIR- Netzwerk die ASIAIR-App aus: Klicken Sie auf Enter, um die App-Homepage aufzurufen. ① Obere Menüleiste ④ Linke Seite ② Right Side ③ Untere Informationsleiste ① Obere Menüleiste Oben auf dem Bildschirm sehen Sie eine Reihe von Symbolen. -
Seite 15: Basiskonfiguration
Dieser Bereich enthält die meisten Grundeinstellungen für ASIAIR. ASIAIR-Box Seriennummer, aktuelle CPU-Betriebstemperatur, aktuelle Betriebsspannung und aktuelle Netzwerk-Download-Geschwindigkeit. Sie können den Namen des drahtlosen ASIAIR PRO-Hotspots anpassen, das WLAN-Hotspot- Frequenzband zwischen 2,4 GHz und 5 GHz umschalten, den WLAN-STA-Modus und die Konfiguration des Ethernet-Kabelnetzwerks konfigurieren usw. -
Seite 16: Hauptkameraeinstellungen
Herunterfahren von ASIAIR Pro. Fahren Sie das ASIAIR-Gerät herunter und beenden Sie die App. Warten Sie vorher 5-10 Sekunden, Trennen Sie dann die Stromversorgung des ASIAIR PRO. Hauptkameraeinstellungen • Wählen Sie die Hauptkamera aus und schieben Sie den Schieberegler nach rechts, um sie anzuschließen. -
Seite 17: Teleskopeinstellungen
Guide Kameraeinstellungen • Wählen Sie die Führungskamera aus und schließen Sie sie an. Stellen Sie sicher, dass Sie die Brennweite des Führungsfernrohrs ausfüllen. • Sie können das Dithering entsprechend Ihren Anforderungen aktivieren. Wenn Sie ASIAIR gerade erst zum ersten Mal verwenden, empfehlen wir, diese Funktion so lange auszuschalten, bis Sie mit der Funktionsweise vertraut sind. - Seite 18 • Nach dem Anschließen des Fokussierers können Sie Parameter wie Fein- und Grobschritte, Spieleinstellungen ändern und den Fokussierer an eine bestimmte Position senden oder die In / Out-Befehle des Fokussierers umkehren. Detaillierte Bedienungsanleitungen finden Sie im ZWO EAF-Handbuch. • Es wird empfohlen, den Piepton einzuschalten.
-
Seite 19: Speichereinstellungen
Speichergerät mit einer großen Kapazität wie 128 GB bis 512 GB externes Laufwerk verwenden, stellen Sie bitte sicher, dass an das Gerät ein Netzteil angeschlossen ist, das USB- Netzteil von ASIAIR PRO nicht kann Unterstützung zuverlässiger Speicheroperationen. Über ... • Firmwareversion •... - Seite 20 Guiding Auf den Bildschirmen Vorschau, Autorun und Live-Modus können Sie einfach das Führungsdiagrammfenster berühren, um die Steuerelemente für die automatische Führung einzurichten. Auf der Führungsseite: Auf der linken Seite können Sie das Führungsdiagramm ein- und ausschalten, und auf der rechten Seite befinden sich die Einstellungen der Führungskameras. Tippen Sie auf diese Schaltfläche, um die Guider-Kalibrierungsdaten anzuzeigen.
- Seite 21 Bedienfeld der Montierung Die ASIAIR-App bietet eine Reihe von Funktionen, mit denen Sie Ihr Reittier über das mobile Gerät bewegen, ein Schießziel auswählen, eine GoTo und eine Zielkomposition durchführen können. Wir nennen es das "Mount Control Panel (MCP)". Treffen Sie das Bedienfeld von oben nach unten: Zielsuchfeld: Berühren Sie diese Option, um die Benutzeroberfläche der "Himmelsbibliothek"...
-
Seite 22: Zusätzliche Tools
Erstellt ein Fadenkreuz über dem Bild, um eine genaue Zentrierung des Bildes zu ermöglichen. Fokussteuerung Wenn der ZWO EAF-Fokussierer angeschlossen ist, können Sie diese Taste drücken, um die Fokussteuerung aufzurufen. Sie überlagert die Hauptseite oder die Fokus-Seite, bis sie wieder ausgeschaltet wird. -
Seite 23: Kurzanleitung Zur Bildgebung
Kurzanleitung zur Bildgebung Das Hauptziel von ASIAIR ist es, den komplizierten Prozess der Astrofotografie zu vereinfachen. Um Ihnen den Einstieg zu erleichtern, haben wir die folgende Kurzanleitung zur Bildgebung vorbereitet. Lassen Sie uns zunächst den allgemeinen Aufnahmevorgang im Weltraumfeld verstehen (vorausgesetzt, die Ausrüstung wurde eingerichtet). - Seite 24 ③ Bei Auswahl von BIN1 wird mit einem KLEINEREN HFD-Wert ein besserer Fokus erzielt. 2.Polare Ausrichtung ① Stellen Sie sicher, dass die Hauptkamera und die Halterung angeschlossen sind. ② Machen Sie im Vorschaumodus ein kurzes Testbild, um sicherzustellen, dass die Hauptkamera scharfgestellt ist und korrekt heruntergeladen wird.
- Seite 25 ② Nachdem das Ziel ausgewählt wurde, kehren Sie zur Vorschau-Oberfläche zurück, berühren die Schaltfläche [Gehe zu] auf dem Bedienfeld der Äquatorhalterung und die Äquatorhalterung bewegt sich zur Zielposition. ③ Die Standardeinstellung in GoTo zentriert das Bild automatisch mit einer kurzen Belichtungsausrichtung und einer Plattenlösung Um ASIAIR herunterzufahren, schließen Sie die App und warten Sie 5-10 Sekunden, bevor Sie die Stromversorgung trennen.
-
Seite 26: Autorun
Schritt 2: Schalten Sie die App in den Live Stacking-Modus. Wählen Sie Light Frames aus Belichtungsdauer durch Drücken des Zeiteintrags, Auswählen einer Zeit von der Walze und Drücken Sie OK. Sie können jeden einzelnen Frame beim Stapeln speichern, indem Sie auf Speichern klicken. - Seite 27 Schritt 3: Erstellen Sie einen Aufnahmeplan. Wählen Sie Autorun und erstellen Sie einen Zielzeitplan, indem Sie die Taste + drücken. Sie können die Belichtungszeit auswählen, wie viele Bilder Sie im Zeitplan aufnehmen möchten, Kalibrierungsrahmen und Bin-Größen erstellen. Klicken Sie auf OK, um dies für die spätere Verwendung zu speichern. Auf der Hauptaufnahmeseite können Sie auch Verzögerungen zwischen Bildern auswählen, wenn Sie Verzögerungen für Kameras mit langsamen Bilddownloads erstellen oder einen DSLR-Sensor zwischen Bildern kühlen möchten.
-
Seite 28: Anhang
Anhang Dieser Abschnitt beschreibt die Bildexport, Software Upgrade und Haftungsausschluss und Garantieprozess. -
Seite 29: Bilddatei Exportieren
Computer einzulegen und zu entfernen, um diese Bilder zu übertragen. Wenn Sie die Bilder mit dem Kartenleser direkt über die TF-Karte exportieren möchten, stellen Sie bitte sicher, dass Ihr ASIAIR PRO vollständig stromlos ist, bevor Sie die TF-Karte herausziehen. Software-Updates ZWO stellt ASIAIR PRO regelmäßig Updates zur Verfügung und fügt neue Features und... -
Seite 30: Sicherheitsbestimmungen
Stromversorgungskabel mit der Halterung Arbeiten Sie nicht unter Unterspannung. Wenn Sie sterben tun und sterben Temperatur der ASIAIR PRO-Box für Steuern Zeit auf 70 ° C wird wird - Berühren Sie sie in diesem Fall nicht sofort nach dem Ausschalten. -
Seite 31: Kundendienst
Kundendienst ZWO bietet 2 Jahre Garantie auf Produkte. Im Falle eines Ausfalls bieten wir Ihnen innerhalb von 2 Jahren einen kostenlosen Kundendienst. Nach Ablauf der 2-jährigen Garantiezeit bieten wir Wartungsdienste an, bei denen Teile berechnet werden, die repariert oder ersetzt werden müssen.
