Minol EAS Minocal Montageanleitung

Montageanleitung
Einrohranschlussstück – EAS – Minocal
für Wärmezähler Minocal
1. Verwendung / Funktion
Das Einrohranschlussstück (EAS) dient als Aufnahme für:
- den Wärmezähler Minocal
symmetrischen (MST) und nichtsymmetrischen (MNT) Temperaturfühlereinbau oder
- den Durchflusssensor Minocal
Das EAS kann in waagrechte Leitungen nach oben (horizontale Einbaulage) oder um 90° seitlich gedreht
(vertikale Einbaulage) montiert werden. Der Einbau in senkrechte Fall- oder Steigrohrleitungen ist zulässig. Ein
„Überkopfeinbau" ist unzulässig.
2. Hinweise zur Montage
Die Montage des EAS darf nur von qualifizierten Fachhandwerkern
durchgeführt werden.
Montage des EAS bei Wärmemessung immer in den Rücklauf (kühlerer
Strang). Hinweis: Ist aus Platzmangel oder sonstigen Gründen der Einbau des
EAS in den Vorlauf notwendig, so sind die Einbaustrecken zu vertauschen
(Kugelhahn für Temperaturfühler in den Rücklauf)! Bei Bestellung beachten:
Wärmezähler mit Option „Vorlaufeinbau" anfordern!
Montage an tiefster Stelle der Rohrleitung, damit sich keine Luftpolster bilden
können.
Gemäß DIN 4713, Teil 4, Ziff. 3.3. Wärmezähler gegen Schmutz und Magnetit
durch Filter oder Korrosionsschutzmittel im Heizwasser schützen.
Absperrorgane vor und nach dem EAS montieren.
Einbaumaße des Wärmezählers beachten. Achsabstand zwischen zwei EAS
mindestens 135 mm. Zwischen dem Wärmezähler Minocal
elektromagnetischen Störquellen wie Schalter, Regler, Pumpen etc. sind
mindestens 20 cm Abstand zu halten.
Nach Ablauf der Eichfrist muss eine problemlose Demontage der Messkapsel
möglich sein. Dazu 3 cm Montagefreiraum lassen (siehe Abb. 3 + Abb. 4). Die
zuverlässige Ablesung der Anzeige des Wärmezählers muss gewährleitstet
sein.
2.1 EAS auspacken und auf Vollständigkeit prüfen: EAS, Deckel, Dichtring
und Schutzkappen.
2.2 Dichtflächen und Dichtungen kontrollieren.
2.3 Fließrichtung beachten (entsprechend Markierung am EAS).
2.4 EAS werden mit locker eingeschraubtem Deckel ausgeliefert (siehe
Abb. 1). Bei EAS mit Gewindeanschluss weiter mit Ziff. 2.5. Bei EAS mit
Lötanschluss: Deckel und Dichtung entnehmen, Anschlüsse löten und
abkühlen lassen. Bei Montage mit Pressfitting dürfen keine Öle und
Fette verwendet werden. Zusätzliche Informationen der
Presssystemunterlagen berücksichtigen.
2.5 Das EAS aufschrauben. Beigelegten L-Dichtring ins EAS unterhalb des
Kopfgewindes in die dafür vorgesehene Nut einlegen. Den Deckel mit
eingelegtem O-Ring sorgfältig dichtschrauben (siehe Abb. 1 + 2). Das
maximale Drehmoment 20 Nm nicht überschreiten. EAS fachmännisch
installieren. Dabei auf Fixierung der Rohrinstallation mit schallisolierten
Schellen vor und hinter dem EAS achten.
2.6 Installation sorgfältig auf Dichtheit prüfen.
MA 41-12/2019 SAP106518
Minol Messtechnik | W. Lehmann GmbH & Co. KG
Nikolaus-Otto-Straße 25
70771 Leinfelden-Echterdingen
®
Q 0,6 – 2,5 MNT, MST, CMF
p
®
Combi in Messkapselausführung mit der Anschlussschnittstelle Typ M60 für
®
CMF-M60 in Messkapselausführung.
®
®
und
Telefon +49 711-9491-0
Telefax +49 711-9491-238

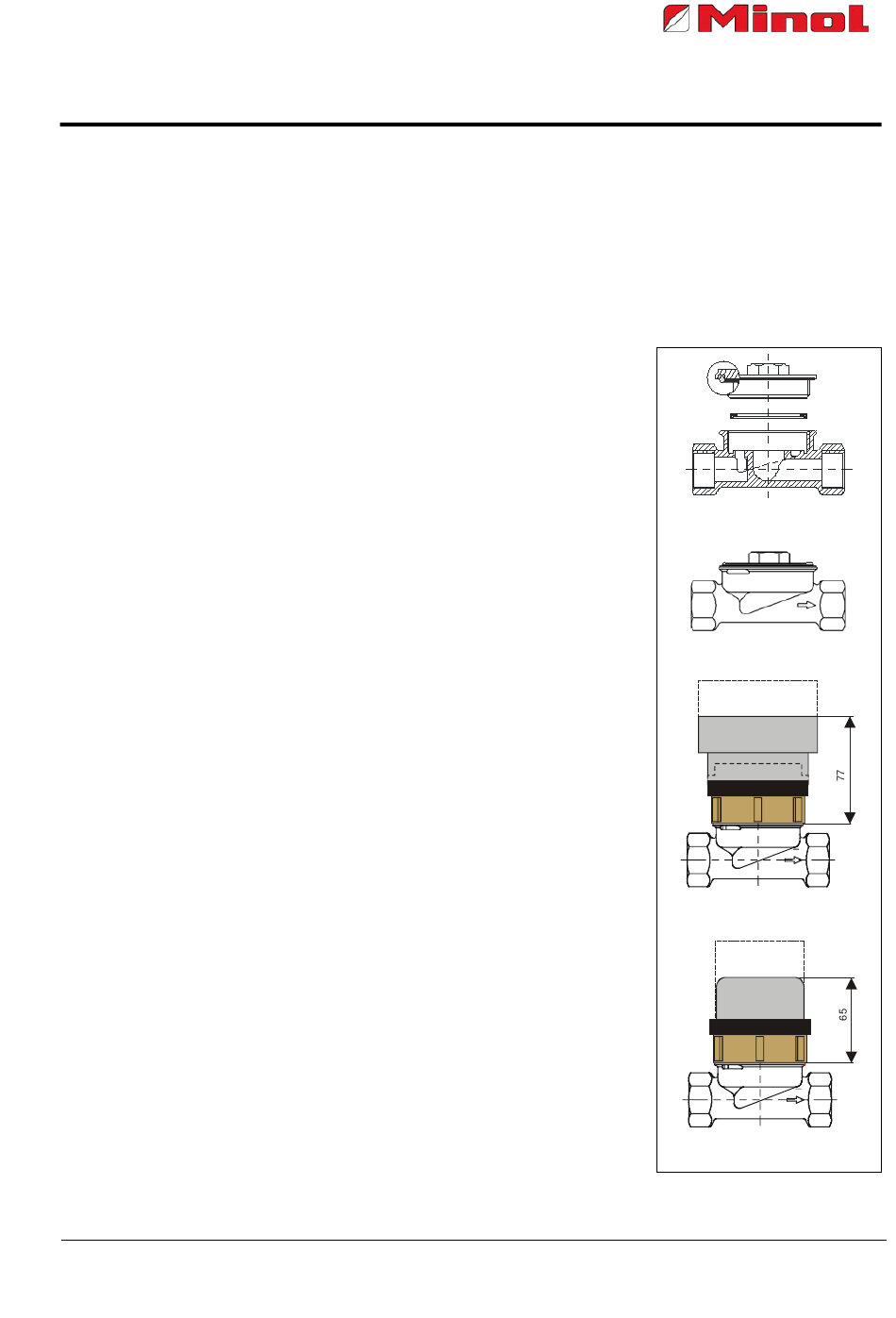

Abb. 1
Abb. 2
+ 30 m m
Montagefreiraum
Abb. 3
+ 30 m m
Montagefreiraum
Abb. 4
