Thermostats aufgesperrt sind, kann die ZH- Pumpe arbeiten, unter der Bedingung aber,
dass den Parameter „tCO" (t ZH) auf „OFF" eingestellt wird.
Beschreibung der Alarmzustände
Der Regler strahlt die Information über den erkannten Alarmzustand aus, der normale
Kesselarbeit unmöglich macht. In so einem Zustand pulsieren beide Kontrolllampen bei
der Taste
und die Alarmkontrolllampe leuchtet. Der Alarmrelais ist angeschaltet und
der Kessel wird ausgeschaltet.
Wenn mehr als ein Alarmzustand erscheint, wird es den mit dem höchsten Vorzug
signalisiert. Da unten befindet sich die Tabelle mit der Beschreibung der Alarmzustände je
nach dem Vorzug, angefangen von dem höchsten.
Vorzug
Display
Beschreibung
1
AWAR 10
Blockierung des Zugebers erfolgt, wenn in einem Arbeitszyklus des
Zugebers, wird der Regler
ausüben müssen.
2
AWAR 9
Kurzschluss ist signalisiert, wenn Strom trotz der Ausschaltung den
Zugeber versorgt und Parameter „KONF" = 2. der Regler mit Hilfe
einen zusätzlichen Relais die Versorgung des Zugebers abschaltet.
3
AWAR 6
Im Kessel ist ausgelöscht – erfolgt, wenn die Kesseltemperatur unter
dem Wert des Parameters „TWYŁ" (TAUS) über die Zeit „tWYŁ" (t
AUS) anhält.
4
AWAR 1
Überhitzung des Kessels- erfolgt, wenn die Kesseltemperatur 95°C
oder um 20K die maximale Soll- ZH- Temperatur Parameter
„MXCO" (MXZH) überschreitet.
5
AWAR 3
Überhitzung des Zugebers ist signalisiert, wenn die gemessene
Temperatur des Zugebers den im Parameter
eingestellten Wert erreicht.
Um den Alarmzustand zu kassieren, ist die Taste
Kontrolle der Blockierung des Zugebers und Revers
Kontrolle der Blockierung des Zugebers wird auf zwei möglichen Weisen realisiert.
Sensor der Zugeberdrehungen
Der Sensor (mit dem Ausgang NPN NO), der an den Regler angeschlossen ist, sendet
die Impulsen, die die Zugeberarbeit signalisieren. Wenn es an den Impulsen in der Zeit
„tIMP" (tIMP) fehlt, wurde der Zugeber blockiert. Der Sensor verursacht dann den
Rückzug des Zugebers.
Die Einstellung „tIMP" (tIMP) = 0 verursacht die Ausschaltung der Kontrolle der
Zugeberdrehungen.
18
„LA10" (ZA10) von Reverszyklen
„MPOD" (MXTZ)
zu drücken.
CarboControl
300 u0.5

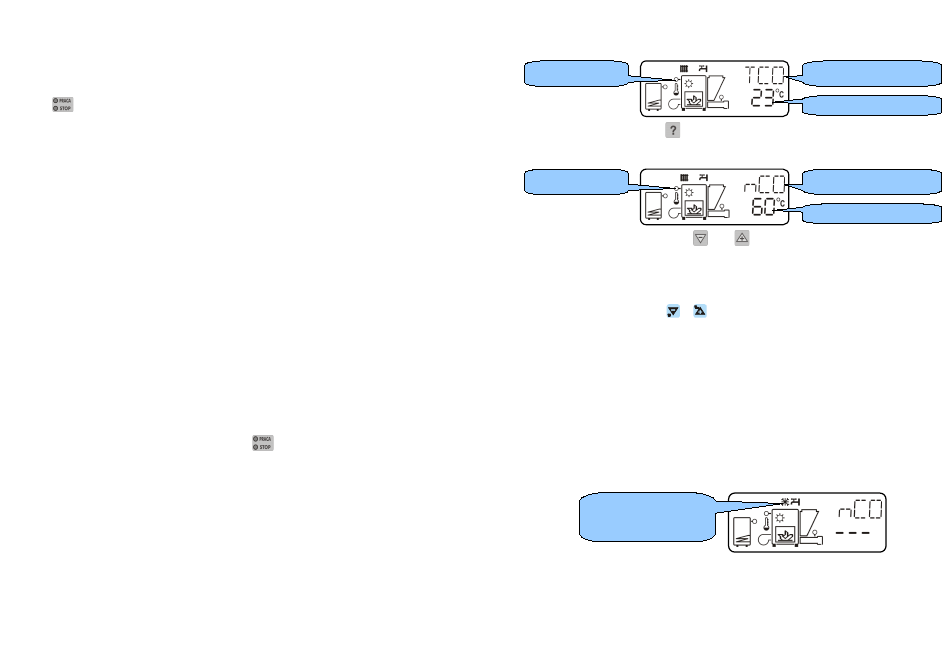

Einstellung der Soll- Temperatur des Kessels
Der Regler nach der Inbetriebsetzung strahlt die gemessene Temperatur des Kessels
aus. Display des Reglers kann wie auf der unteren Abbildung aussehen.
Pulsierendes Symbol
des Sensors
Das Drücken der Taste
hat zur Folge, dass
gemessenen und der Soll- Temperatur umschaltet. Wenn die Soll- Temperatur
ausgestrahlt ist, sieht Display folgend aus
Pulsierendes Symbol
des Sensors
Das wieder Drücken der Tasten
Senkung der Soll- Temperatur. Der eingestellte Wert wird sofort gespeichert und verlangt
keine Bestätigung. Falls über 3 Minuten keine Taste gedrückt wird, fängt der Regler die
gemessene Temperatur des Kessels selbst abzulesen an.
Man darf nicht die Soll- Temperatur des Kessels im Modus ANZÜNDUNG ändern, weil
in diesem Modus die Tasten
i
FEHLER erklärt ist: Quelle der Widerrufung wurde nicht gefunden.
Funktion SOMMER- Arbeit des Kessels nur zur WW- Ladung
Falls die Ausschaltung der Heizung nötig ist, und der Kessel nur die Ladung des WW-
Speichers realisieren soll, ist die Soll- Temperatur auf MIN einzustellen. Auf dem Display
erscheinen anstatt des Soll- Werts zwei Striche (---), ZH- Pumpe wird ausgeschaltet und
der Regler wird auf dem Kessel die minimale Temperatur anhalten, indem er sie für die
Zeit der Ladung des WW- Speichers bis auf den im Parameter „ZHWW" programmierten
Wert erhöht.
Die Ausschaltung der Heizung wird auf dem Display der Einstellung der
Kesseltemperatur signalisiert, so wie auf der unteren Abbildung:
Symbol der Schneeflocke
bezeichnet die
Ausschaltung der Heizung
CarboControl
300 u0.5
Bezeichnung des
Parameters ZH -Temperatur
Gemessene ZH- Temperatur
der Regler sich zwischen der
Aufschrift nCO (EZH) pulsiert
Der Wert, den man editieren kann
oder
hat zur Folge je nachdem Erhöhung oder
eine andere Funktion haben, was auf der Seite
