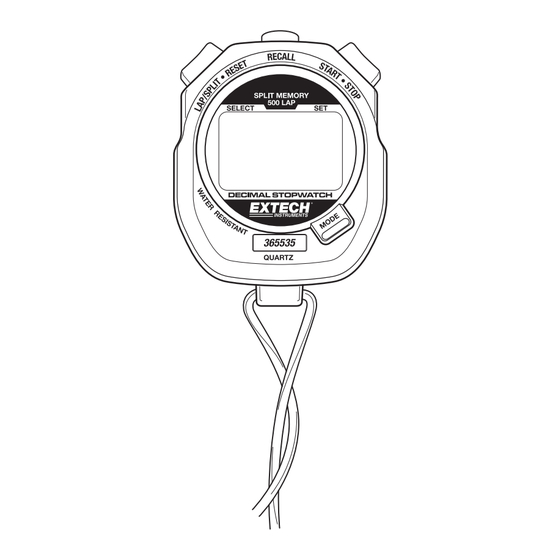

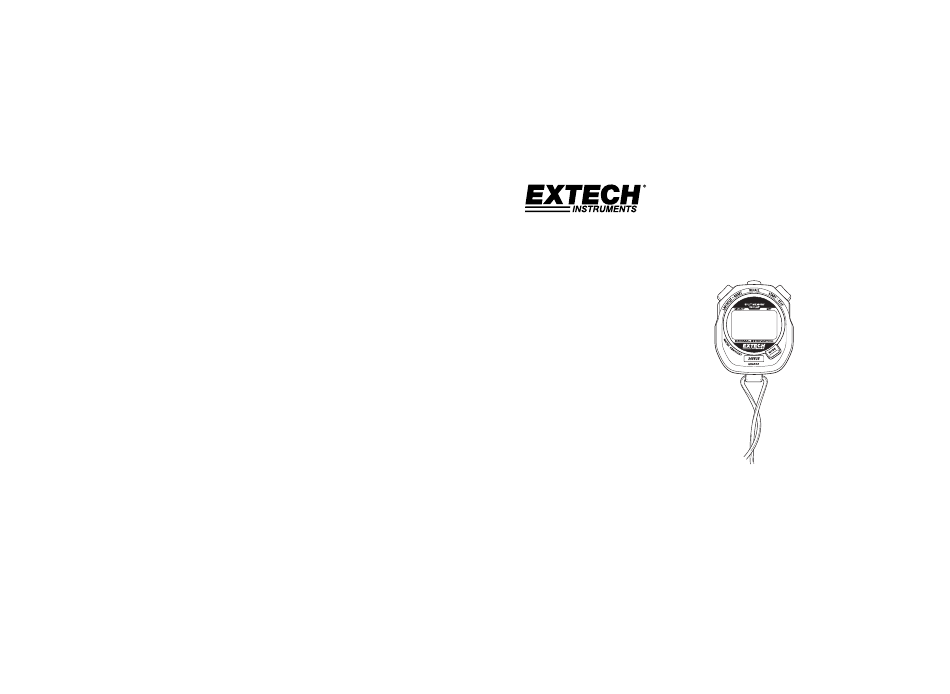

- Seite 1 Bedienungsanleitung Digitale Stoppuhr Modell 365535...
-
Seite 2: Allgemeine Funktionen
Stoppuhr zurückgesetzt und ein neuer Zeitnahmevorgang gestartet wurde. Weitere Zwischen-/Rundenzeiten werden angezeigt, aber nicht gespeichert. Damit die Stoppuhr wieder speichern kann, müssen die Daten in Speicher gelöscht werden. Schlagen Sie im Abschnitt „Datenmodus“ in dieser Bedienungsanleitung nach, wie der Speicher gelöscht wird. 365535-EU-EN-V1.1 13/2... - Seite 3 S c h rit t mo d u s Taktmessungsmodus Tastenfunktionen Mode - wechselt den Modus der Stoppuhr Start! Stop! Set - Startet oder beendet die Timerzählung oder die Stoppuhrfunktion Recall - Abrufen für aufgezeichnete Zwischen- und Rundenzeiten 365535-de-DE_V1.2 1/15...
- Seite 4 Tag, Monat - A 10:35’30 Datum Std.: Schalten Sie während der Uhrzeitanzeige mit [START] zwischen dem 12 Std. und 24 Std. Anzeigemodus um. Schalten Sie das Tonsignal die Taste [RESET] ein oder aus. Ein Glockensymbol wird entsprechend angezeigt oder verschwindet. 365535-de-DE_V1.2 1/15...
- Seite 5 Anzeige für die Kontrasteinstellung:- (Lassen Sie den aktuellen Kontrast auf „5“ eingestellt). Stellt durch fortgesetztes Drücken von [START] den COnT Kontrast bis auf 16 ein und kehrt dann zyklisch auf 1 zurück. Auf dem Display wird die Kontrasteinstellung angezeigt. 365535-de-DE_V1.2 1/15...
-
Seite 6: Weckzeit Einstellen
Stellen Sie die blinkende Ziffer mit [START] ein. Wechseln Sie zum Einstellen der Weckstunden mit der Taste [RESET] zu den Stundenziffern und drücken Sie zum Einstellen anschließend die Taste [START]. Verlassen Sie den Alarmeinstellungsmodus mit [RECALL] oder [MODE]. 365535-de-DE_V1.2 1/15... - Seite 7 Wenn die Stoppuhr nicht mehr läuft, leuchtet die „STOP“-Anzeige auf. Starten Sie die Stoppuhr mit der Taste [START/STOP]. Sobald sie läuft, wird die verstrichene Zeit in der unteren Zeile angezeigt. 0:00’00”00 {000} 0:00’00”00 SPLIT 0:03’35”52 Drücken Sie zum Anzeigen der aktuellen Zwischen-/Rundenzeit die Taste [LAP/SPLIT]. 0:10’43”35 0:10’43”35 SPLIT 0:10’43”35 365535-de-DE_V1.2 1/15...
- Seite 8 Halten Sie die Stoppuhr mit [STOP] an. Das Symbol „STOP“ leuchtet erneut auf und zeigt den Status an. Sobald die Stoppuhr angehalten wurde, setzen Sie sie mit [RESET] zurück. Die Zwischen-/Rundenzeiten im Speicher bleiben erhalten. Wenn die Stoppuhr nach dem Rücksetzen gestartet wird, werden alle Rundenspeicherplätze gelöscht. 365535-de-DE_V1.2 1/15...
- Seite 9 Wechseln Sie durch erneutes Drücken von [LAP/SPLIT] in den 1/1000 Minuten Stoppuhrmodus. (1/1000M). {000} 0:00’00”00 0:00’00”00 SPLIT 0:00’00”00 STOP 1/100000H Wechseln Sie durch erneutes Drücken von [LAP/SPLIT] in den 1/10,000 Minuten Stoppuhrmodus (1/10,000H). {000} 0:00’00”00 0:00’00”00 SPLIT 0:00’00”00 STOP 1/1000M 365535-de-DE_V1.2 1/15...
- Seite 10 Die Zwischen- und Rundenzeit wird in der oberen und mittleren Zeile angezeigt. Die untere Zeile zeigt den aktuellen Stoppuhr-Zählerstand an. Beim Abrufen der Daten wird die schnellste Rundenzeit zuerst angezeigt. {004} 0:01’12”34 0:00’01”60 SPLIT 0:03’06”52 Dann folgt durch erneutes Drücken von [RECALL] die langsamste Rundenzeit. RECALL SLOW {001} 0:00’07”63 0:00’07”63 SPLIT 0:03’10”16 STOP 1/100000H 365535-de-DE_V1.2 1/15...
- Seite 11 Stoppuhr läuft, beginnt die Sequenz mit dem letzten Datensatz und geht bis zum ersten und umgekehrt, wenn die Stoppuhr angehalten wurde. {005} 0:00’14”91 0:00’02”05 SPLIT 0:03’28”94 [RECALL] {004} 0:00’12”86 0:00’01”60 SPLIT 0:03’33”64 [RECALL] {003} 0:00’11”26 0:00’01”78 SPLIT 0:03’40”15 [RECALL] {002} 0:00’09”48 0:00’01”85 SPLIT 0:03’45”34 365535-de-DE_V1.2 1/15...
- Seite 12 Drücken Sie [MODUS], bis Sie zum Datenmodus gelangen. Die Modusmeldung „DATA“ wird für ein bis zwei Sekunden angezeigt, bevor die Anzahl der freien Speicherplätze erscheint. FREE 95 LAP Sie können mit [START] durch alle Segmente scrollen. Das aktuelle Segment wird zuerst angezeigt. {008} 2001 2-19 A 10:15’30 365535-de-DE_V1.2 1/15...
- Seite 13 Segmentstartseite für 2 Sekunden [RESET], um die Funktion „Einzeln löschen“ zu aktivieren. Auf dem Display wird „dELETE OnE“ blinkend angezeigt und ein Signalton ertönt. dELETE Eine Wartezeit Sekunden wird heruntergezählt. Ende der Wartezeit werden alle Rundendatensätze des entsprechenden Segments gelöscht und ein langer Signalton ertönt. Anschließend 365535-de-DE_V1.2 1/15...
- Seite 14 Die obere Zeile zeigt den programmierbaren Timerwert (der Startwert ist 0:00:00:0) an, während die mittlere Zeile den aktuellen Timerzählerstand anzeigt. Die Uhrzeit wird in der unteren Zeile des Displays angezeigt. CR zeigt den aktuellen Timermodus an, während der Timerzykluszähler links oben im Display angezeigt wird. 365535-de-DE_V1.2 1/15...
- Seite 15 Die Timereinstellung beginnt mit den Sekundenziffern. A 12:58’55 {000} 0:00’00”0 0:00’00”0 Gehen Sie mit [RESET] zu den Minutenziffern. A 12:58’57 Gehen Sie mit [RESET] weiter zu den {000} 0:00’00”0 Stundenziffern. Die Stundenziffern können von 0:00’00”0 0 bis 19 eingestellt werden. A 12:59’02 365535-de-DE_V1.2 1/15...
- Seite 16 Beenden Sie den Schrittzähler mit [STOP]. Die „STOP“-Anzeige leuchtet auf, um den Status anzuzeigen und das Display wird eingefroren. Um den Schrittzähler wieder zu starten, drücken Sie erneut [START] oder drücken Sie [RESET], um die verstrichene Zeit und die Schrittzählernummer wie folgt zurückzusetzen:- 0:00’00”00 0000 P 60 365535-de-DE_V1.2 1/15...
- Seite 17 Sekunden dauert (Taktfrequenz < 10), wird eine Fehlermeldung „Err“ angezeigt. Wenn die Messung beendet wurde, setzen Sie den angezeigten Messwert mit [RESET] auf „0.0“ zurück. Copyright © 2013-2015 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO-9001 Certified www.extech.com 365535-de-DE_V1.2 1/15...
