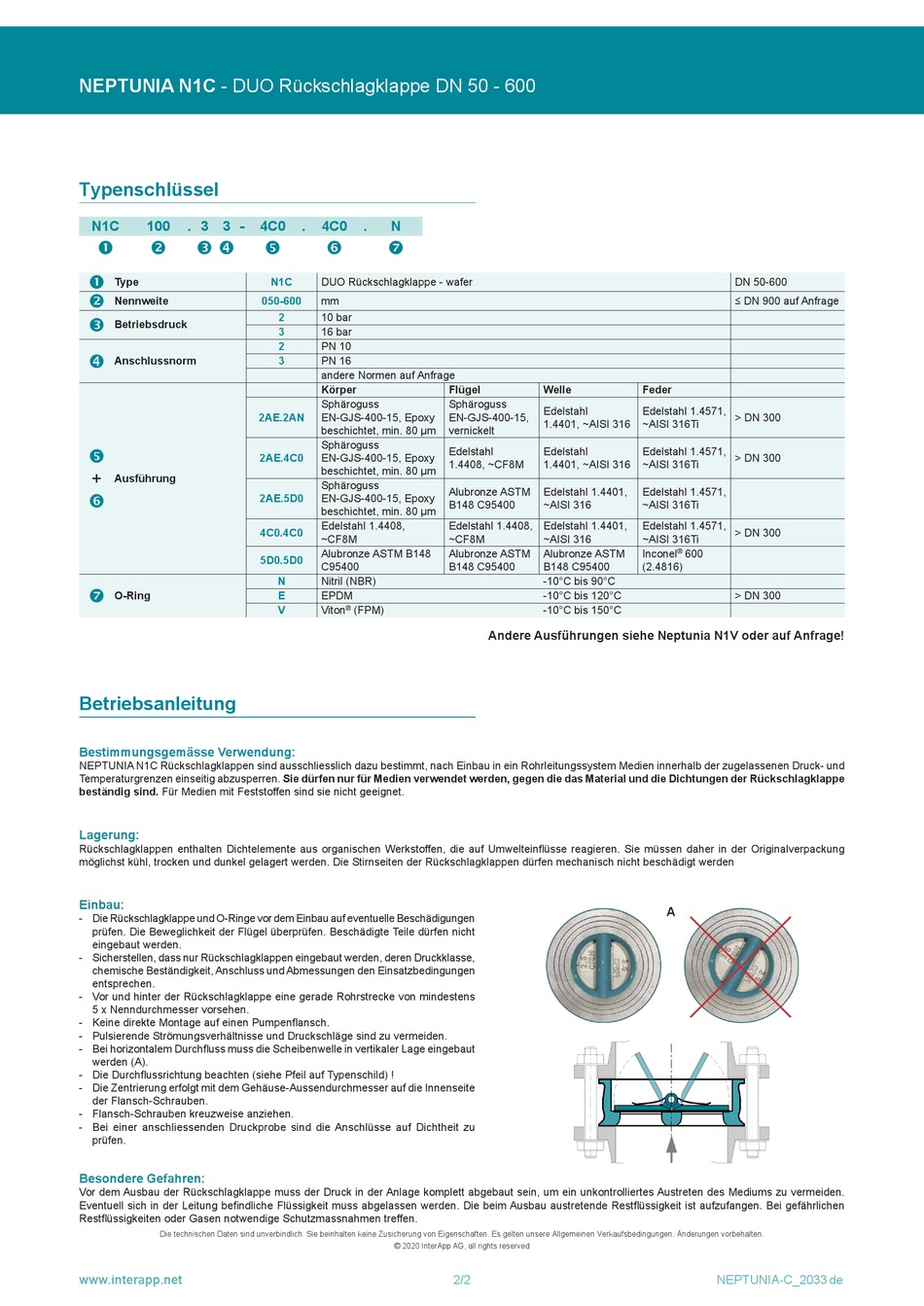

InterApp NEPTUNIA N1C Betriebsanleitung Seite 2
NEPTUNIA N1C - DUO Rückschlagklappe DN 50 - 600
Typenschlüssel
N1C
100
. 3 3 -
Type
Nennweite
Betriebsdruck
Anschlussnorm
+
Ausführung
O-Ring
Betriebsanleitung
Bestimmungsgemässe Verwendung:
NEPTUNIA N1C Rückschlagklappen sind ausschliesslich dazu bestimmt, nach Einbau in ein Rohrleitungssystem Medien innerhalb der zugelassenen Druck- und
Temperaturgrenzen einseitig abzusperren. Sie dürfen nur für Medien verwendet werden, gegen die das Material und die Dichtungen der Rückschlagklappe
beständig sind. Für Medien mit Feststoffen sind sie nicht geeignet.
Lagerung:
Rückschlagklappen enthalten Dichtelemente aus organischen Werkstoffen, die auf Umwelteinflüsse reagieren. Sie müssen daher in der Originalverpackung
möglichst kühl, trocken und dunkel gelagert werden. Die Stirnseiten der Rückschlagklappen dürfen mechanisch nicht beschädigt werden
Einbau:
- Die Rückschlagklappe und O-Ringe vor dem Einbau auf eventuelle Beschädigungen
prüfen. Die Beweglichkeit der Flügel überprüfen. Beschädigte Teile dürfen nicht
eingebaut werden.
- Sicherstellen, dass nur Rückschlagklappen eingebaut werden, deren Druckklasse,
chemische Beständigkeit, Anschluss und Abmessungen den Einsatzbedingungen
entsprechen.
- Vor und hinter der Rückschlagklappe eine gerade Rohrstrecke von mindestens
5 x Nenndurchmesser vorsehen.
- Keine direkte Montage auf einen Pumpenflansch.
- Pulsierende Strömungsverhältnisse und Druckschläge sind zu vermeiden.
- Bei horizontalem Durchfluss muss die Scheibenwelle in vertikaler Lage eingebaut
werden (A).
- Die Durchflussrichtung beachten (siehe Pfeil auf Typenschild) !
- Die Zentrierung erfolgt mit dem Gehäuse-Aussendurchmesser auf die Innenseite
der Flansch-Schrauben.
- Flansch-Schrauben kreuzweise anziehen.
- Bei einer anschliessenden Druckprobe sind die Anschlüsse auf Dichtheit zu
prüfen.
Besondere Gefahren:
Vor dem Ausbau der Rückschlagklappe muss der Druck in der Anlage komplett abgebaut sein, um ein unkontrolliertes Austreten des Mediums zu vermeiden.
Eventuell sich in der Leitung befindliche Flüssigkeit muss abgelassen werden. Die beim Ausbau austretende Restflüssigkeit ist aufzufangen. Bei gefährlichen
Restflüssigkeiten oder Gasen notwendige Schutzmassnahmen treffen.
Die technischen Daten sind unverbindlich. Sie beinhalten keine Zusicherung von Eigenschaften. Es gelten unsere Allgemeinen Verkaufsbedingungen. Änderungen vorbehalten.
www.interapp.net
4C0
.
4C0
.
N
N1C
DUO Rückschlagklappe - wafer
050-600
mm
2
10 bar
3
16 bar
2
PN 10
3
PN 16
andere Normen auf Anfrage
Körper
Sphäroguss
2AE.2AN
EN-GJS-400-15, Epoxy
beschichtet, min. 80 µm
Sphäroguss
2AE.4C0
EN-GJS-400-15, Epoxy
beschichtet, min. 80 µm
Sphäroguss
2AE.5D0
EN-GJS-400-15, Epoxy
beschichtet, min. 80 µm
Edelstahl 1.4408,
4C0.4C0
~CF8M
Alubronze ASTM B148
5D0.5D0
C95400
N
Nitril (NBR)
E
EPDM
V
Viton
(FPM)
®
© 2020 InterApp AG, all rights reserved
Flügel
Welle
Sphäroguss
Edelstahl
EN-GJS-400-15,
1.4401, ~AISI 316
vernickelt
Edelstahl
Edelstahl
1.4408, ~CF8M
1.4401, ~AISI 316
Alubronze ASTM
Edelstahl 1.4401,
B148 C95400
~AISI 316
Edelstahl 1.4408,
Edelstahl 1.4401,
~CF8M
~AISI 316
Alubronze ASTM
Alubronze ASTM
B148 C95400
B148 C95400
-10°C bis 90°C
-10°C bis 120°C
-10°C bis 150°C
Andere Ausführungen siehe Neptunia N1V oder auf Anfrage!
2/2
DN 50-600
≤ DN 900 auf Anfrage
Feder
Edelstahl 1.4571,
> DN 300
~AISI 316Ti
Edelstahl 1.4571,
> DN 300
~AISI 316Ti
Edelstahl 1.4571,
~AISI 316Ti
Edelstahl 1.4571,
> DN 300
~AISI 316Ti
Inconel
600
®
(2.4816)
> DN 300
A
NEPTUNIA-C_2033
de
