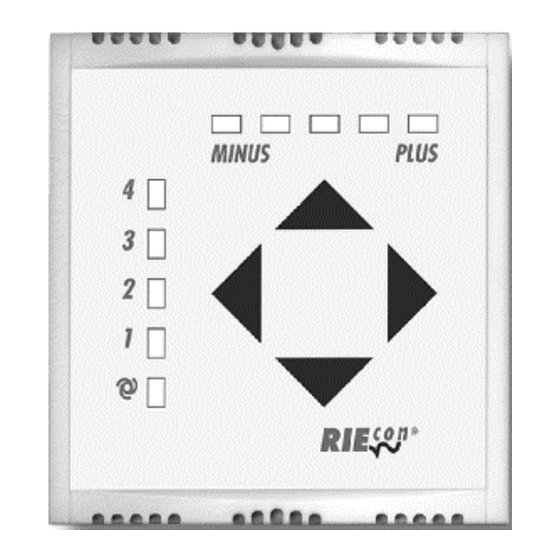

R45 Raumcontroller
Einzelraumtemperaturregelung in Kommunal- und Verwaltungsbau mit
Bedienung und Anzeige.
Anwendung
Der Raumcontroller kommt in Büroräumen in Verbindung mit dem WohnungsMa-
nager R50T zum Einsatz. Er ermöglicht eine Vorort Bedienung und Anzeige.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
R45 Raumcontroller...............................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................5
Anschluss ............................................................................................................................................................5
Bedienung............................................................................................................................................................6
Dr. Riedel Automatisierungstechnik GmbH
Greifswalder Straße 4
10405 Berlin/Germany
Telefon: +49 30 428431-0
Telefax: +49 30 428431-99
www.riedel-at.de, info@riedel-at.de
Produktbeschreibung
R45
6.10-10.045-01-DE | 2020-08-04
S
Seite
Werbung
Verwandte Anleitungen für Riedel R45
Inhaltszusammenfassung für Riedel R45
-
Seite 1: Inhaltsverzeichnis
Wichtige Informationen zur Produktsicherheit .......................2 R45 Raumcontroller...............................3 Technische Daten..............................3 Abmessungen..............................4 Zubehör (nicht im Lieferumfang enthalten)......................5 Anschluss ................................5 Bedienung................................6 Dr. Riedel Automatisierungstechnik GmbH 6.10-10.045-01-DE | 2020-08-04 Greifswalder Straße 4 10405 Berlin/Germany Telefon: +49 30 428431-0 Telefax: +49 30 428431-99 www.riedel-at.de, info@riedel-at.de... -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Dokument enthält Informationen zu Montage und Inbetriebnahme des Produktes "R45". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Dokument gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Dokumentes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Produktbeschreibung
Produktbeschreibung R45 Raumcontroller Einzelraumtemperaturregelung in Kommunal- und Verwal- tungsbau mit Bedienung und Anzeige Technische Daten Nennspannung 24 V DC, ±10 % Leistungsaufnahme Maximal 1,2 W Anzeige 10 Status-LED Bedienung 4 Folientasten Messbereich Temperatur 0..+40 °C Temperaturgenauigkeit ±0,5 K (typ. bei 21 °C) -
Seite 4: Abmessungen
Produktbeschreibung Abmessungen ■ Aufputzmontage ■ Unterputzmontage 6.10-10.045-01-DE | 2020-08-04 Seite 4 / 6... -
Seite 5: Zubehör (Nicht Im Lieferumfang Enthalten)
R45-KA Klemmadapter für eine einfachere Verkabelung der Raumcontroller. Anschluss ACHTUNG Der Anschluss der Kabel an die Klemmen des R45 hat durch eine unterwiesene Installationsfirma zu erfolgen. WARNUNG Unterputz liegende Leitung am Montageort (Strom, Gas, Wasser) Gefahr der Beschädigung der Leitung durch Anbohren. Überprüfen Sie den Montageort auf Unter- putzleitungen oder wenden Sie sich an eine zuständige Fachkraft. -
Seite 6: Bedienung
Produktbeschreibung Bedienung Die Erhöhung oder Absenkung der gewünschten Raumtemperatur erfolgt durch Betätigen der horizontalen Pfeiltasten. Die aktuelle Veränderung der Raumtemperatur wird mit dem Tageswechsel zurückgesetzt. Die Nachforderung oder Verkürzung der Nutzungszeit erfolgt durch Betätigen der vertikalen Pfeil- tasten. Die aktuelle LED-Anzeige kennzeichnet den zentral vorgegebenen Zustand der Nutzungs- zeiten.
