Inhaltszusammenfassung für Asus VY279-Serie

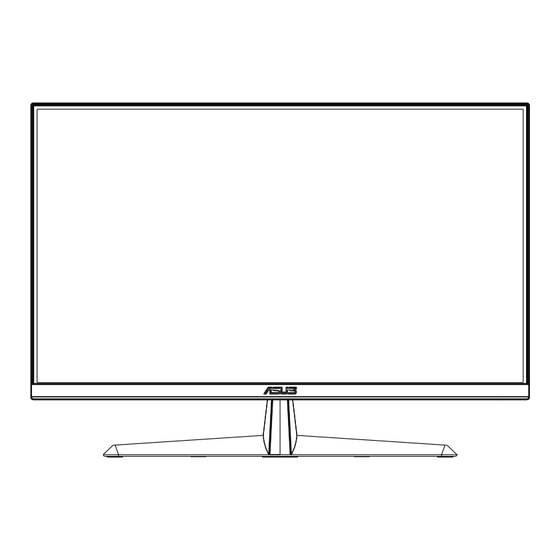

- Seite 1 VY279-Serie LCD-Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
ASUS stellt dieser Anleitung ohne Mängelgewähr und ohne jegliche Garantien und Gewährleistungen gleich welcher Art, ob ausdrücklich oder implizit, einschließlich implizierter Gewährleistungen von Markttauglichkeit und Eignung für einen bestimmten Zweck zur Verfügung. In keinem Fall haften ASUS, ihre Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten für jegliche indirekten, speziellen, beiläufigen oder Folgeschäden (einschließlich Schäden durch entgangenen Gewinn, Geschäftsverlust,... -
Seite 3: Hinweise
Hinweise FCC-Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen. • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Anweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. Canadian Department of Communications – Hinweise Dieses Digitalgerät hält die Klasse-B-Grenzwerte hinsichtlich Funkemissionen von Digitalgeräten gemäß Radio Interference Regulations des Canadian Department of Communications ein. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Falls ein Teil der Stromversorgung beschädigt werden sollte, versuchen Sie nicht, die Komponenten selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder an Ihren Händler. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; Sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. • Ziehen Sie bei Gewitter oder längerer Betriebspause den Netzstecker heraus. Hierdurch wird das Gerät vor Überspannungen geschützt. -
Seite 5: Pflege Und Reinigung
WARNUNG Die Nutzung anderer als der angegebenen Kopf- oder Ohrhörer kann aufgrund übermäßiger Geräuschpegel zu Hörverlust führen. Bitte bestätigen Sie, dass das Verteilersystem in der Gebäudeinstallation über einen Trennschalter mit 120/240 V, 20 A (Maximum) verfügt. Bei Lieferung mit einem Netzkabel mit 3-poligem Stecker schließen Sie das Kabel an eine 3-polige geerdete Steckdose an. Setzen Sie den Erdungskontakt des Netzkabels nicht außer Kraft, bspw. Zur Anbringung eines 2-poligen Adapters. Der Erdungskontakt ist ein wichtiges Sicherheitsmerkmal. Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten. Heben Sie das Display nicht am Ständer oder am Kabel an. • Reinigung. Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. -
Seite 6: In Diesem Handbuch Verwendete Symbole
In diesem Handbuch verwendete Symbole WARNUNG: Hinweise zur Vermeidung von Verletzungen. ACHTUNG: Hinweise zur Vermeidung von Beschädigungen an Komponenten. WICHTIG: Hinweise, die bei Ausführung eines Vorgangs UNBEDINGT zu befolgen sind. HINWEIS: Tipps und zusätzliche Hinweise zur Ausführung eines Vorgangs. So finden Sie weitere Informationen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die ASUS-Internetseiten des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Weitere Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Lieferumfang Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Monitorständer Monitorfuß Schnellstartanleitung Garantiekarte 1 x Netzkabel* 1 x HDMI-Kabel (optional)* 1 x VGA-Kabel (optional)* • Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. • * Auch die Ersatzteile, die von TCO Certified gefordert werden. ASUS LCD-Monitor VY279-Serie... -
Seite 8: Monitor Montieren
Monitor montieren So montieren Sie den Monitor: Legen Sie den Bildschirm flach auf ein Tuch auf dem Tisch; bringen Sie dann die Basis am Arm an und fixieren Sie beide Teile sicher mit der Schraube. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. -5 ~ 23 Umrisse Einheit: mm [in] Kapitel 1: Einführung... -
Seite 9: Anschließen Der Kabel
Anschließen der Kabel 1.5.1 Rückseite des LCD-Monitors HDMI Wechselstromeingang HDMI-Anschluss VGA-Anschluss Kopfhörerausgang Kensington-Schloss ASUS LCD-Monitor VY279-Serie... - Seite 10 Installation Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI-Eingang (Option) und /oder VGA-Eingang (Option) des Monitors sowie dem HDMI- Ausgang (Option) und /oder VGA-Ausgang (Option) der Grafikkarte des Computers. Ziehen Sie dann die Flügelschrauben am Signalkabelanschluss fest an. Verbinden Sie das Netzkabel des Monitors mit dem Netzanschluss an der Rückseite des Monitors. Schließen Sie die Netzkabel Ihres Computers und Ihres Monitors an eine nahe gelegene Netzsteckdose an. AC IN HDMI oder D-SUB Kapitel 1: Einführung...
- Seite 11 • Spezifikationen zum Netzkabel finden Sie auf Seite V. • Beachten Sie bei der Installation der Ersatzteile die oben aufgeführten Installationsanweisungen. • Nutzer können den Ersatz /Erwerb von qualifizierten Ersatzteilen über das lokale Kundendienstnetzwerk abwickeln. • Örtliche Kundenzentren und Servicekontakte finden Sie unter https://www.asus.com/support ASUS LCD-Monitor VY279-Serie...
-
Seite 12: Einführung
Einführung 1.6.1 Steuertaste verwenden Verwenden Sie die Steuertaste an der Rückseite des Monitors zum Anpassen der Bildeinstellungen. Signal → Schließen Leistung Helligkeit Betriebsanzeige: • Die Farbe der LED hat folgende Bedeutung: Status Beschreibung Weiß Gelb Standby-Modus Mittlere Taste: • Taste zum Aufrufen des OSD-Menüs. Linke Taste: • OSD-Menü beenden oder zur vorherigen Ebene zurückkehren. Rechte Taste: • Schnelltaste zum Ausschalten. • Option der nächsten Ebene aufrufen. Aufwärtstaste: • Signal-Schnelltaste. • Durch Optionen nach oben navigieren oder Optionswert erhöhen. Abwärtstaste: • Helligkeit-Schnelltaste. • Durch Optionen nach unten navigieren oder Optionswert verringern. -
Seite 13: Abnehmen Des Schwenkarms/Fußes (Zur Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (zur VESA-Wandmontage) Der abnehmbare Ständer dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Schwenkarm/Fuß wird wie folgt abgenommen Ziehen Sie das Stromkabel und die Signalkabel heraus. Legen Sie den Monitor mit der Vorderseite nach vorne auf einen sauberen Tisch. Entfernen Sie mit Ihren Fingern die Gelenkabdeckung vom Monitorgehäuse. Entfernen Sie die Schrauben am Arm mit einem Schraubendreher; lösen Sie dann den Arm/Ständer vom Monitor. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie beim Aufdrehen der Schrauben den Monitorfuß fest. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 12 kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor VY279-Serie... -
Seite 14: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie den Monitorfuß während der Einstellung des Winkels fest. • Der Monitor verfügt über einen Neigungswinkel zwischen +23˚ und -5˚. -5 ~ 23 Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Kapitel 2: Aufbau und Konfiguration... -
Seite 15: Osd-Menü (Bildschirmmenü)
Standardmodus HDMI 1080p 60 Hz Standardmodus Splendid sRGBmodus Landschaftsmodus EyeCare Theatermodus Spielmodus Farbe Nachtmodus Lesemodus Bildeinrichtung Dunkelkammer-Modus Signal Back/Exit Enter Blenden Sie das OSD-Menü mit der MENU-Taste ein. Drücken Sie zum Umschalten zwischen den Menüoptionen und . Währen Sie sich im Menü bewegen, wird der Name der aktuell ausgewählten Option hervorgehoben. Drücken Sie zur Auswahl des hervorgehobenen Elements im Menü die mittlere Taste. Wählen Sie mit und den gewünschten Parameter. Rufen Sie mit der mittleren Taste den Regler auf und nehmen Sie dann entsprechend den Anzeigen im Menü mit und Änderungen vor. ASUS LCD-Monitor VY279-Serie... -
Seite 16: Die Osd-Funktionen
3.1.2 Die OSD-Funktionen Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Splendid Signal Helligkeit VY279HE Standardmodus HDMI 1080p 60 Hz Standardmodus Splendid sRGBmodus Landschaftsmodus EyeCare Theatermodus Spielmodus Farbe Nachtmodus Lesemodus Bildeinrichtung Dunkelkammer-Modus Signal Back/Exit Enter • Standardmodus: Empfiehlt sich für Dokumentbearbeitung mit SPLENDID™ Video Intelligence Technology. • sRGBmodus: Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. • Landschaftsmodus: Die optimale Einstellung für die Anzeige von Landschaftsaufnahmen mit SPLENDID™ Video Intelligence Technology. • Theatermodus: Die Einstellung der Wahl für das Betrachten von Filmen mit SPLENDID™ Video Intelligence Technology. - Seite 17 EyeCare EyeCheck Farbe Bildeinrichtung Signal Back/Exit Enter • Blaulichtfilter: Bei dieser Funktion können Sie den Blaulichtfilter von 0 auf Max. einstellen. 0: keine Änderung; Max.: Je höher die Stufe, desto weniger Blaulicht. Wenn der Blaulichtfilter aktiviert ist, werden die Standardeinstellungen des Standardmodus automatisch importiert. Neben der maximalen Stufe kann die Helligkeit vom Nutzer konfiguriert werden. Maximum ist die optimierte Einstellung. Ist konform mit der Zertivizierung TÜV Low Blue Light*. Die Helligkeit ist nicht vom Nutzer konfigurierbar. • Wenn der Nutzer den Blaulichtfilter-Regler auf das Maximum einstellt. • *Wenn Farbverstärkung auf den Standardwert (50) eingestellt ist. • Pausenhinweis: Diese Funktion bietet Ihnen einen Pausenhinweis entsprechend der für Ihre Arbeitszeit festgelegten Dauer. Beispiel: Ein Nutzer legt 30 Minuten Arbeitszeit fest und oben links am Monitor erscheint 5 Sekunden lang eine Erinnerung. Drücken Sie eine beliebige Taste, damit diese Erinnerung verschwindet. • Wenn diese Funktion aktiviert ist, sind die folgenden Funktionen nicht verfügbar. Splendid Demo Mode, GamePlus und QuickFit. • Farbverstärkung: Der Einstellbereich der Farbverstärkung geht von 0 bis 100. • Diese Funktion ist im sRGBmodus unter Splendid nicht verfügbar. • Diese Funktion ist nicht verfügbar, wenn Rötlich oder Gelblich im Menü Hautton ausgewählt ist. ASUS LCD-Monitor VY279-Serie...
- Seite 18 • EyeCheck: Die EyeCheck-Funktion enthält drei Muster: (1) Snellen- Diagramm (2) Amsler-Gitter (3) Astigmatismus. Snellen Chart (Snellen-Diagramm) Amsler Grid (Amsler-Gitter) Bei Fokussierung des Mittelpunkts prüfen, ob alle Linien gerade sind. Astigmatism (Astigmatismus) Prüfen, dass jede Linie die gleiche Breite hat. Kapitel 2: Aufbau und Konfiguration...
- Seite 19 Bitte beachten Sie zur Abschwächung von Augenbelastungen Folgendes: • Bei langer Bildschirmarbeit sollten Sie einige Zeit vom Display wegsehen. Sie sollten nach etwa 1 Stunde kontinuierlicher Computerarbeit eine kurze Pause (mindestens 5 Minuten) einlegen. Kurze, regelmäßige Pausen sind effektiver als eine einzelne längere Pause. • Zur Minimierung von Augenbelastung und Trockenheit sollten Sie Ihre Augen regelmäßig ausruhen, indem Sie weit entfernte Gegenstände fokussieren. • Augenübungen können dabei helfen, Augenbelastung zu verringern. Wiederholen Sie diese Übungen häufig. Wenden Sie sich an einen Arzt, falls die Augenbelastung anhält. Augenübungen: (1) Wiederholt nach oben und unten schauen (2) Langsam mit den Augen rollen (3) Augen diagonal bewegen. • Intensives blaues Licht kann zu Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter zur Reduzierung von 70 % (max.) des schädlichen blauen Lichts zur Vermeidung von CVS (Computer Vision Syndrome). ASUS LCD-Monitor VY279-Serie...
- Seite 20 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. Splendid Signal Helligkeit VY279HE Standardmodus HDMI 1080p 60 Hz Helligkeit Splendid Kontrast Sättigung EyeCare Farbtemp. Hautton Farbe Bildeinrichtung Signal Back/Exit Enter • Helligkeit: Möglich sind Werte zwischen 0 und 100. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Diese Funktion verfügt über drei voreingestellte Farbmodi (Kühl, Normal, Warm) und einen Anwendermodus. • Hautton: Enthält 3 Farbmodi: Rötlich, Natürlich, Gelblich. • Im Anwendermodus sind die Farben R (Rot), G (Grün) und B (Blau) vom Anwender einstellbar; mögliche Werte liegen zwischen 0 und 100. Kapitel 3: Allgemeines...
- Seite 21 Technologie. Möglich sind Werte zwischen 0 und 100. Kontrollen: Stellt das Seitenverhältnis auf „Vollbild“ oder „4:3“ ein. • • VividPixel: ASUS exklusive Technologie, die realistische Darstellung für kristallklaren und detailorientierten Genuss bietet. Möglich sind Werte zwischen 0 und 100. • ASCR: Wählen Sie zum De-/Aktivieren des dynamischen Kontrastverhältnisses EIN oder AUS. Bewegungssynchronisierung: Zum Verringern der • Bewegungsunschärfe und zum Minimieren von Ghosting, wenn sich Objekte am Bildschirm schnell bewegen. Wenn diese Funktion eingeschaltet ist, blinkt der Bildschirm möglicherweise leicht und die Helligkeit lässt nach. • AMD FreeSync: Kann einer Grafikquelle, die AMD FreeSync unterstützt*, die dynamische Anpassung der Bildwiederholrate basierend auf typischen Content-Bildraten für energieeffiziente, nahezu unterbrechungsfreie Anzeigeaktualisierung mit geringer Latenz erlauben. • Shadow Boost: Dunkle Farbverstärkung passt die Gammakurve des Monitors zur Bereicherung dunkler Farbtöne in einem Bild an, damit dunkle Szenen und Objekte besser erkennbar werden. • Position (nur VGA): Stellt die horizontale (H-Position) und vertikale (V-Position) Position des Bildes ein. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar). ASUS LCD-Monitor VY279-Serie...
- Seite 22 • Fokus (nur VGA): Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden Phase und Takt getrennt eingestellt. Möglich sind Werte zwischen 0 und 100 (nur bei VGA- Eingangssignal verfügbar). • Auto-Einstellung (nur VGA): Automatisches Anpassen des Bildes auf die optimalen Positions-, Takt- und Phase-Einstellungen. (Nur bei VGA- Eingangssignal verfügbar.) • 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. • Die Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Der Takt (Pixelfrequenz) steuert die Anzahl von Pixeln bei horizontaler Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen, das Bild wird nicht proportional dargestellt. • Bewegungssynchronisierung: kann aktiviert werden, sofern die Bildfrequent 75 Hz beträgt und AMD FreeSync ausgeschaltet ist. Kapitel 3: Allgemeines...
- Seite 23 QuickFit ECO Mode OSD-Einstellungen Sprache Tastensperre Back/Exit Enter • Splendid Demo Mode: Hiermit wird die Funktion „Splendid“ im Demomodus ausgeführt. • Lautstärke: Zum Einstellen der Lautstärke des Ausgangssignals. • GamePlus: Die GamePlus-Funktion bietet einen Werkzeugsatz und erzeugt eine bessere Spielumgebung beim Spielen unterschiedlicher Spieltypen. Insbesondere die Fadenkreuz-Funktion wurde speziell für Neulinge oder Anfänger erstellt, die sich für Egoshooter interessieren. So aktivieren Sie GamePlus: • Drücken Sie zum Aufrufen des GamePlus-Hauptmenüs die GamePlus-Taste. • Aktivieren Sie die Fadenkreuz, Timer oder FPS-Zähler oder Anzeigeausrichtung. • Bewegen Sie die Taste ) zur Auswahl nach oben/unten, drücken Sie zum Bestätigen der erforderlichen Funktion Mit brechen Sie den Vorgang ab und verlassen das Menü. • Fadenkreuz/Timer/FPS-Zähler durch Betätigung der 5-Wege- Taste. ASUS LCD-Monitor VY279-Serie...
- Seite 24 GamePlus- GamePlus - GamePlus - Timer Hauptmenü Fadenkreuz GamePlus - FPS- GamePlus - Zähler Anzeigeausrichtung • QuickFit: Enthält drei Muster: (1) Gitter (2) Papiergröße (3) Fotogröße. Gittermuster: Vereinfachen Designern und Benutzern die Anordnung von Inhalten und Layout einer Seite; dadurch erhalten sie ein einheitlicheres Aussehen und einen authentischeren Eindruck. Alignment Grid 1 Alignment Grid 2 3-10 Kapitel 3: Allgemeines...
- Seite 25 Auswahlmöglichkeiten sind: Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Rumänisch, Portugiesisch, Türkisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Japanisch, Koreanisch, Persisch, Thai, Indonesisch. • Tastensperre: Zum Deaktivieren aller Tastenfunktionen. Wenn Sie die zweite Taste auf der rechten Seite länger als fünf Sekunden gedrückt halten, wird die Tastensperre deaktiviert. • Information: Für Anzeige der Monitordaten. • Betriebsanzeige: Ein-/Ausschalten der Betriebs-LED. • Ein-/Austaste-Sperre: Zum Deaktivieren / Aktivieren der Ein-/Austaste. • Fabrikseinst: Mit „Ja“ werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VY279-Serie 3-11...
- Seite 26 Verknüpf. Durch Auswahl dieser Option können Sie die beiden Verknüpfung- Taste einstellen. Splendid Signal Helligkeit VY279HE Standardmodus HDMI 1080p 60 Hz Verknüpfung 1 Einstell. Verknüpfung 2 Verknüpf. Back/Exit Enter • Verknüpfung 1: Sie können zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“, „Kontrast“, „Signal“, „Farbtemp.“, „Lautstärke“, „GamePlus“, „QuickFit“, „Pausenhinweis“, „Farbverstärkung“ und „EyeCheck“ wählen und dies als Verknüpfung-Taste festlegen. Die Standardeinstellung ist Eingangswahl. • Verknüpfung 2: Sie können zwischen „Blaulichtfilter“, „Splendid“, „Helligkeit“, „Auto-Einstellung“, „Kontrast“, „Signal“, „Farbtemp.“, „Lautstärke“, „GamePlus“, „QuickFit“, „Pausenhinweis“, „Farbverstärkung“ und „EyeCheck“ wählen und dies als Verknüpfung-Taste festlegen. Die Standardeinstellunge ist Helligkeit. 3-12 Kapitel 3: Allgemeines...
-
Seite 27: Technische Daten
< 15,81 W Stromverbrauch im (Messung einer Bildschirmhelligkeit von 200 Nits ohne Betrieb Verbindung von Audio/USB/Kartenleser) Hinweis *Basierend auf Energy Star 7.0-Standard Gehäusefarben Schwarz Energiesparmodus < 0,5 W Abgeschalteter Modus < 0,5 W Neigung -5° ~ +23° VESA-Wandmontage Ja (100 mm x 100 mm) Phys. Abmessungen mit 613,34 x 435,60 x 201,70 mm Ständer (B x H x T) Phys. Abmessungen ohne Ständer (B x H x T) 613,34 x 365,31 x 50,03 mm (Für VESA- Wandmontage) Verpackungsabmessungen 679 x 445 x 148 mm (B x H x T) Nettogewicht (ca.) 4,21 kg Bruttogewicht (ca.) 6,8 kg Nennspannung WS 100-240 V (Diffusionsspannung) Temperatur (Betrieb) 0 bis 40 °C ASUS LCD-Monitor VY279-Serie 3-13... -
Seite 28: Lembeseitigung (Faq)
lembeseitigung (FAQ) Problem Lösungsvorschläge Betriebsanzeige leuchtet nicht. • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Vergewissern sich, dass das Netzkabel richtig an Display und Steckdose angeschlossen ist. • Prüfen Sie die Betriebsanzeige-Funktion im Hauptmenü. Wählen Sie zum Einschalten der Betriebs-LED „EIN“. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. Display ist nichts zu sehen. • Überprüfen Sie, ob das Signalkabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu hell • Ändern Sie im OSD-Menü die Werte für Kontrast oder zu dunkel. und Helligkeit. Das Bild zittert oder Wellen sind • Überprüfen Sie, ob das Signalkabel zu sehen. -
Seite 29: Unterstützte Timings
83,894kHz MAC-Modi, werkseitig voreingestelltes Timing Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480 67Hz 35kHz VESA-Modi, für Nutzer verfügbares Timing Auflösung Wiederholfrequenz Horizontale Frequenz 1280 x 720 (RB) 60Hz 44,444kHz 1280 x 720 60Hz 44,772kHz 1280 x 720 75Hz 56,456kHz 1680 x 1050 (RB) 60Hz 64,674kHz 1920 x 1080 60Hz 66,587kHz ASUS LCD-Monitor VY279-Serie 3-15... - Seite 30 SD/HD-Timings HDMI 1.4, CEA-861B-Formate, SD/HD-unterstützte primäre Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz Horizontale Frequenz 640 x 480 P 59,94/60 Hz 31,469/31,5kHz 720 x 480 P 59,94/60 Hz 31,469/31,5kHz 720 x 576 P 50Hz 31,25kHz 1280 x 720 P 50Hz 37,5kHz 1280 x 720 P 59,94/60 Hz 44,955/45kHz HDMI 1.4, CEA-861B-Formate, SD/HD-unterstützte optionale Timings von (nur HDMI- Eingang) Auflösung Wiederholfrequenz Horizontale Frequenz...
