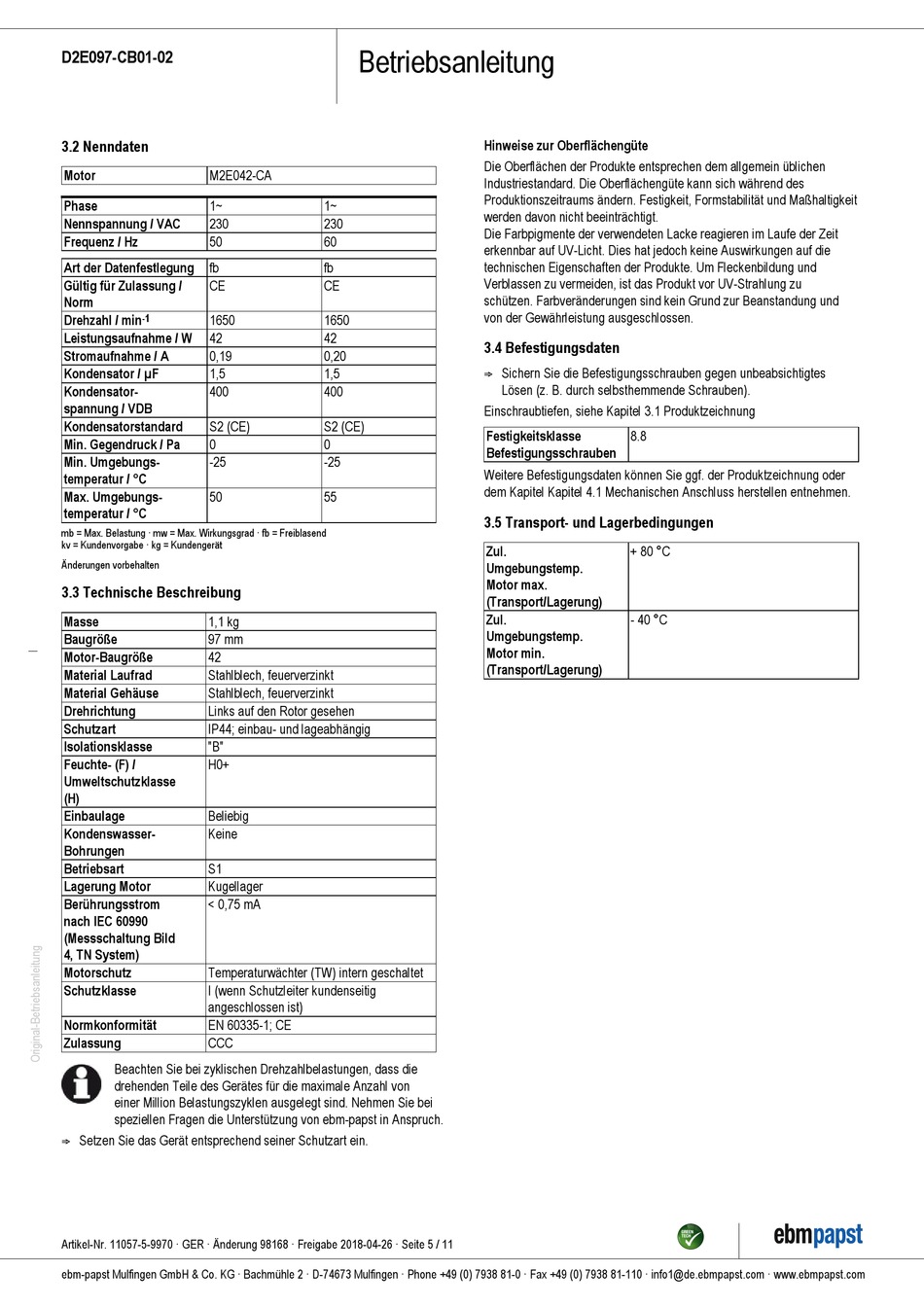

D2E097-CB01-02
3.2 Nenndaten
Motor
M2E042-CA
Phase
1~
Nennspannung / VAC
230
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
1650
Leistungsaufnahme / W
42
Stromaufnahme / A
0,19
Kondensator / µF
1,5
Kondensator-
400
spannung / VDB
Kondensatorstandard
S2 (CE)
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
50
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
1,1 kg
Baugröße
97 mm
Motor-Baugröße
42
Material Laufrad
Stahlblech, feuerverzinkt
Material Gehäuse
Stahlblech, feuerverzinkt
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP44; einbau- und lageabhängig
Isolationsklasse
"B"
Feuchte- (F) /
H0+
Umweltschutzklasse
(H)
Einbaulage
Beliebig
Kondenswasser-
Keine
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Motorschutz
Temperaturwächter (TW) intern geschaltet
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1; CE
Zulassung
CCC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Artikel-Nr. 11057-5-9970 · GER · Änderung 98168 · Freigabe 2018-04-26 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
1~
werden davon nicht beeinträchtigt.
230
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
60
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
fb
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
CE
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
1650
42
3.4 Befestigungsdaten
0,20
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
1,5
400
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
S2 (CE)
Festigkeitsklasse
0
Befestigungsschrauben
-25
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
55
3.5 Transport- und Lagerbedingungen
Zul.
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
Umgebungstemp.
Motor min.
(Transport/Lagerung)
Lösen (z. B. durch selbsthemmende Schrauben).
8.8
+ 80 °C
- 40 °C
