INSTALLATIoN
Technische daten

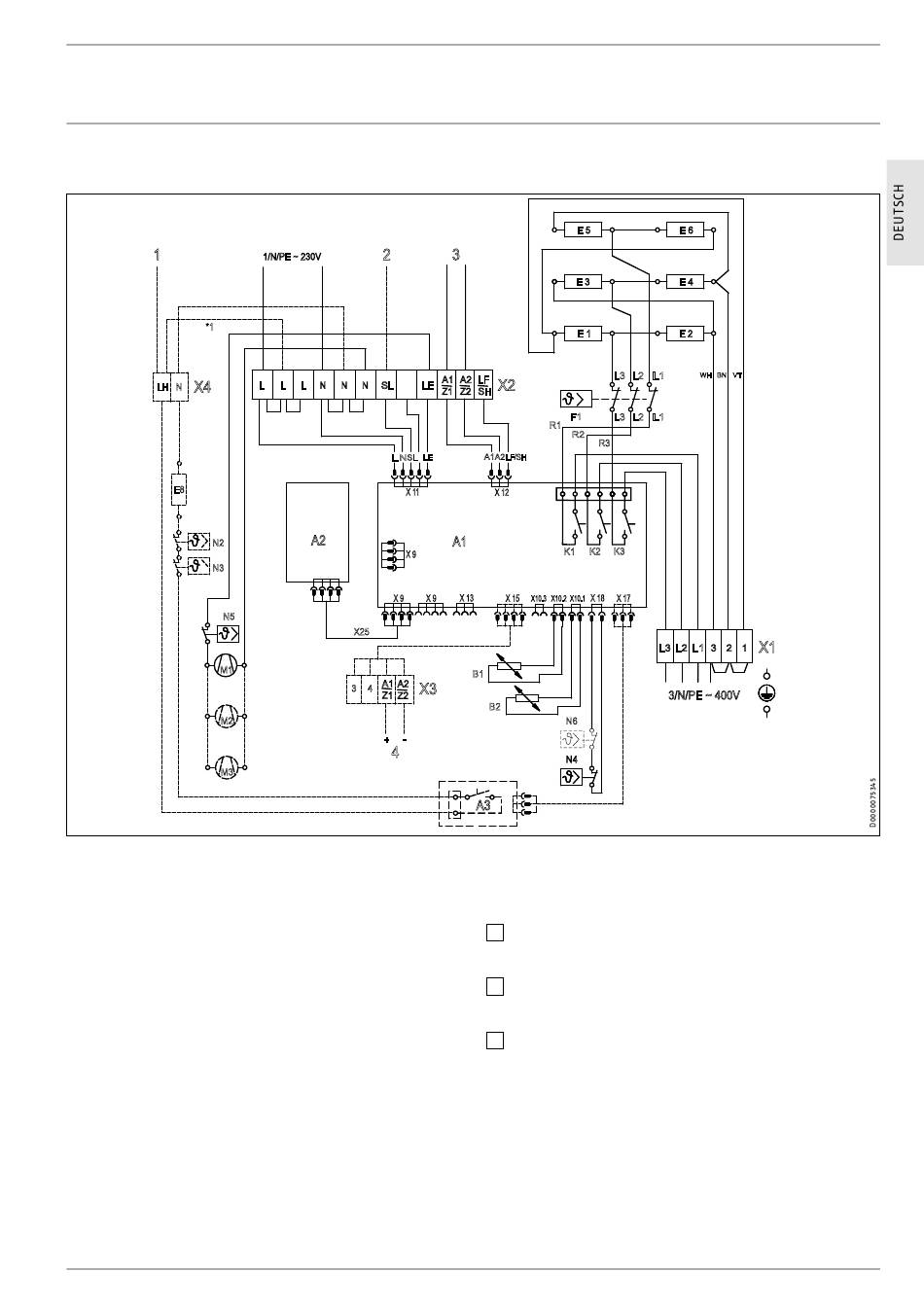

19.2 Elektroschaltplan

1
*1
X4
LH N
E8
N2
N3
N5
M1
M2
M3
Speicherteil
A1 Elektronischer Auf-/Entladeregler
A2 Bedienfeldelektronik
B1 Kernfühler - Aufladung
B2 Raumtemperaturfühler - Entladung
F1 Sicherheitstemperaturbegrenzer
E1 - E6 Heizkörper
M1 - M3 Gebläse Wärmespeicher
N4 Temperaturbegrenzer - Aufladung
N5 Schutz-Temperaturregler
N6 Temperaturbegrenzer - Ladegrad
nur ETS 600-700 Plus, ETW 300-480 Plus,
ETT 500 Plus
X25 Verbindungsleitung intern A1 - A2
X1 Netzanschlussklemme
X2 Anschlussklemme
www.stiebel-eltron.com
www.systectherm.ch
2
1/N/PE ~ 230V
L L L N N N SL LE
SL LE
L N
X 11
A2
X 9
X 9 X 9
X25
A1 A2
X3
3 4
Z1 Z2
-
+
4
E 5
3
E 3
E 1
L3 L2 L1
A1 A2 LF
X2
Z1 Z2 SH
F1
L3 L2 L1
R1
R2
R3
A1A2 LF/SH
X 12
A1
K1 K2 K3
X 13 X 15 X 18 X 17
X10.3 X10.2 X10.1
B1
B2
N6
N4
A3
Zubehör
(Gehört nicht zum Lieferumfang. Kreuzen Sie das jeweilig ein-
gebaute Zubehör in den quadratischen Kästchen an.)
DC-Anschluss
X3 Anschlussklemme (0,91 - 1,43 V)
Zusatzheizung (Ansteuerung intern)
*1 / Litze LH - L
Zusatzheizung (Ansteuerung extern)
A3 Relais-Baugruppe Zusatzheizung
E8 Zusatzheizkörper
N2 Temperaturregler - Zusatzheizung
N3 Temperaturregler - Zusatzheizung
X4 Anschlussklemme
Anschlüsse
1 (LH) Zusatzheizung Ansteuerung extern (LH)
2 (SL) Lüfter Ansteuerung extern (LE)
3 (A1/A2) AC Aufladesteuerung 230 V System
4 (A1/A2) DC Aufladesteuerung Kleinspannungssystem
E 6
E 4
E 2
WH BN VT
X1
L3 L2 L1 3 2 1
3/N/PE ~ 400V
ETS Plus | ETW Plus | ETT Plus | 25
