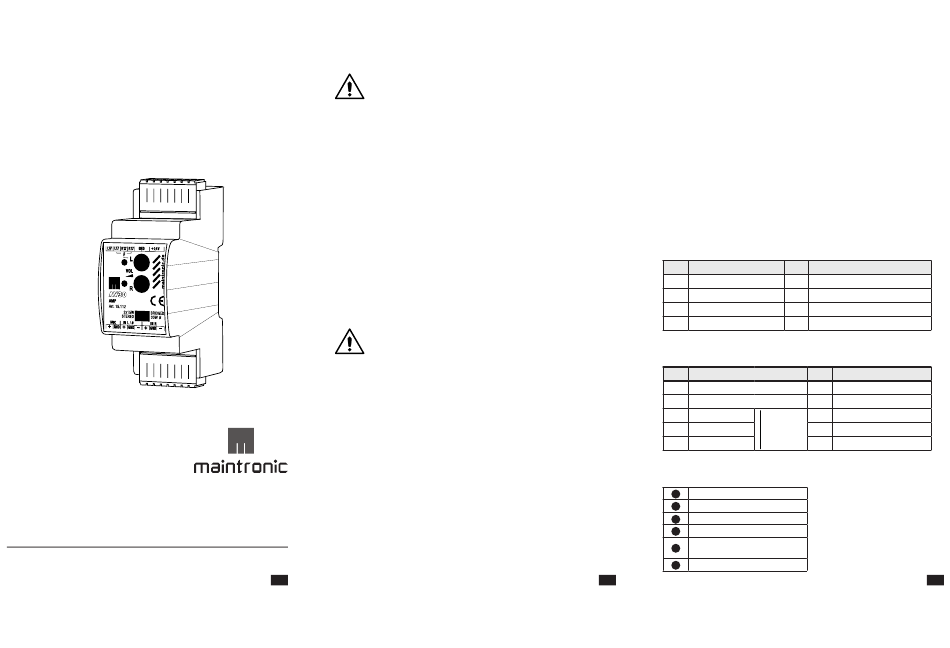

Maintronic AV30 Kurzanleitung

AV30 Stereo Audio Endstufe
Power Amplifier
Kurzanleitung /quick guide
Gültig ab folgender Version / Valid for:
(H=Hardware)
15.112 - AV30 ec H2a
15.113 - AV30 ec MI H2a
Dokument / Document:
AV30_15112_QG_DE_EN - 15.01.2021
Warnung
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedie-
nungsanleitung sorgfältig durch.
• Installieren Sie das Gerät nur an Orten, an denen eine gute
Belüftung gewährleistet, und es weder Feuchtigkeit noch
zu hohen Temperaturen ausgesetzt ist.
• Stellen Sie Sicher dass die vorhandene Netzspannung mit
der angegebenen Betriebsspannung übereinstimmt, bevor
Sie das Gerät in Betrieb nehmen
Kontaktaufnahme mit maintronic
Unter www.maintronic.de finden Sie Downloads, Anleitungen,
Onlinehilfen sowie Antworten zu häufig gestellten Fragen
(FAQ) der Produkte. Setzen Sie sich mit uns in Verbindung
wenn Probleme oder Fragen zu Ihrem Gerät auftauchen.
Warning
Please read the users manual carefully before initial operation.
• Only install the device in locations with good ventilation
and without humidity or high temperatures.
• Be sure that the existing mains voltage corresponds with
the specified operating voltage before operating the de-
vice.
Contact maintronic support
You can find downloads, manuals, onlinehelp as well
as frequently asked questions (FAQ) on our Website
www.maintronic.de. Please contact us, should any problems
regarding your product arise.
1
Konfiguration und Installation
• 2 Kanal Class-D Verstärker
• Eingänge symmetrisch und unsymmetrisch
• Summierverstärker Eingang
• Stereo / Bridged (B) Umschaltbar
• getrennter Lautstärkeregler pro Kanal
• Mikro Eingang (Optional)
• High-Efficiency Green Design
• Hutschienenmontage
• Extrem leicht und kompakt
• Mikrofon Eingang (Art. 15.113)
Anschlüsse oben (-X1)
-X1
01 Spannung + 24V DC
02 Spannung + 24V DC
03 -24V DC Masse GND
04 -24V DC Masse GND
Anschlüsse unten (-X2)
-X2
09 + Mikrofon IN
10 - Mikrofon IN
11 + Audio IN L
Input for
12 GND Audio IN L Bridged
Mode
13 - Audio IN L
Bedienfeld
1 Signal LED CH. links
2 Lautstärkeregler links
3 Lautstärkeregler rechts
4 Signal LED CH. rechts
Bridge Mode Schalter
5
(Signaleinspeisung IN L)
6 Mikro Eingang Pegel Regler
2
05 + Lautsprecher rechts (Bridged B)
06 - Lautsprecher rechts
07 + Lautsprecher links (Bridged B)
08 - Lautsprecher links
14 + Audio IN
15 GND Audio IN R
16 - Audio IN R
3
