DEKA Controls GmbH

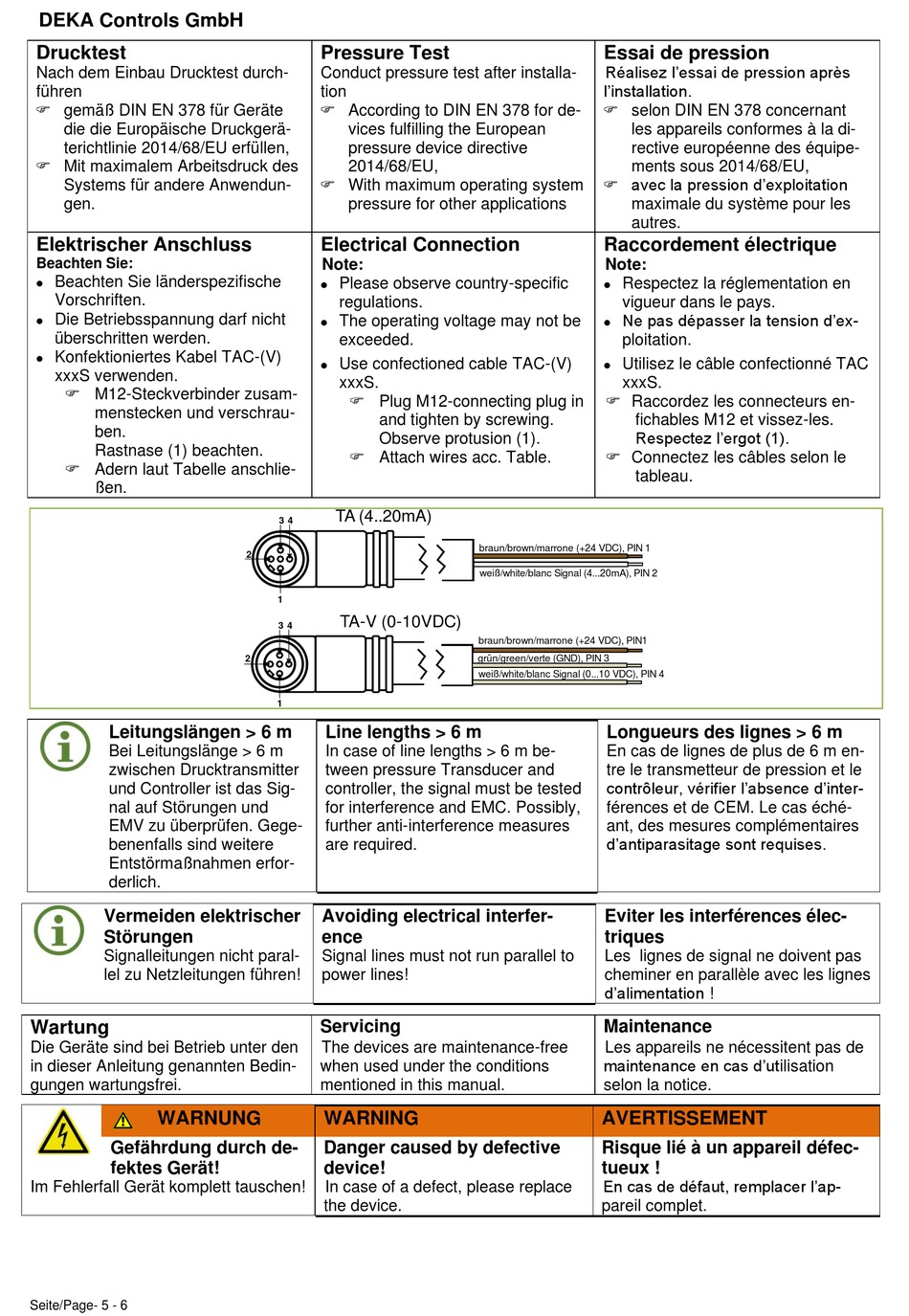

Drucktest
Nach dem Einbau Drucktest durch-
führen
gemäß DIN EN 378 für Geräte
die die Europäische Druckgerä-
terichtlinie 2014/68/EU erfüllen,
Mit maximalem Arbeitsdruck des
Systems für andere Anwendun-
gen.
Elektrischer Anschluss
Beachten Sie:
• Beachten Sie länderspezifische
Vorschriften.
• Die Betriebsspannung darf nicht
überschritten werden.
• Konfektioniertes Kabel TAC-(V)
xxxS verwenden.
M12-Steckverbinder zusam-
menstecken und verschrau-
ben.
Rastnase (1) beachten.
Adern laut Tabelle anschlie-
ßen.
Leitungslängen > 6 m
Bei Leitungslänge > 6 m
zwischen Drucktransmitter
und Controller ist das Sig-
nal auf Störungen und
EMV zu überprüfen. Gege-
benenfalls sind weitere
Entstörmaßnahmen erfor-
derlich.
Vermeiden elektrischer
Störungen
Signalleitungen nicht paral-
lel zu Netzleitungen führen!
Wartung
Die Geräte sind bei Betrieb unter den
in dieser Anleitung genannten Bedin-
gungen wartungsfrei.
WARNUNG
Gefährdung durch de-
fektes Gerät!
Im Fehlerfall Gerät komplett tauschen!
Seite/Page- 5 - 6
Pressure Test
Conduct pressure test after installa-
tion
According to DIN EN 378 for de-
vices fulfilling the European
pressure device directive
2014/68/EU,
With maximum operating system
pressure for other applications
Electrical Connection
Note:
• Please observe country-specific
regulations.
• The operating voltage may not be
exceeded.
• Use confectioned cable TAC-(V)
xxxS.
Plug M12-connecting plug in
and tighten by screwing.
Observe protusion (1).
Attach wires acc. Table.
TA (4..20mA)
3 4
2
1
TA-V (0-10VDC)
3 4
2
1
Line lengths > 6 m
In case of line lengths > 6 m be-
tween pressure Transducer and
controller, the signal must be tested
for interference and EMC. Possibly,
further anti-interference measures
are required.
Avoiding electrical interfer-
ence
Signal lines must not run parallel to
power lines!
Servicing
The devices are maintenance-free
when used under the conditions
mentioned in this manual.
WARNING
Danger caused by defective
device!
In case of a defect, please replace
the device.
Essai de pression
Réalisez l'essai de pression après
l'installation.
selon DIN EN 378 concernant
les appareils conformes à la di-
rective européenne des équipe-
ments sous 2014/68/EU,
avec la pression d'exploitation
maximale du système pour les
autres.
Raccordement électrique
Note:
• Respectez la réglementation en
vigueur dans le pays.
• Ne pas dépasser la tension d'ex-
ploitation.
• Utilisez le câble confectionné TAC
xxxS.
Raccordez les connecteurs en-
fichables M12 et vissez-les.
Respectez l'ergot (1).
Connectez les câbles selon le
tableau.
braun/brown/marrone (+24 VDC), PIN 1
weiß/white/blanc Signal (4...20mA), PIN 2
braun/brown/marrone (+24 VDC), PIN1
grün/green/verte (GND), PIN 3
weiß/white/blanc Signal (0...10 VDC), PIN 4
Longueurs des lignes > 6 m
En cas de lignes de plus de 6 m en-
tre le transmetteur de pression et le
contrôleur, vérifier l'absence d'inter-
férences et de CEM. Le cas éché-
ant, des mesures complémentaires
d'antiparasitage sont requises.
Eviter les interférences élec-
triques
Les lignes de signal ne doivent pas
cheminer en parallèle avec les lignes
d'alimentation !
Maintenance
Les appareils ne nécessitent pas de
maintenance en cas d'utilisation
selon la notice.
AVERTISSEMENT
Risque lié à un appareil défec-
tueux !
En cas de défaut, remplacer l'ap-
pareil complet.
