Kanal Programmer SBC-1
No. F 1696
Mit dem handlichen Programmer können Sie schnell und einfach ein-
zelnen S-BUS Servos oder PWM Adaptern Kanalnummern zuweisen.
Technische Daten
Nennspannung:
4,8 - 6 V
Betriebsspannung:
4.8 - 6 V
Zellenzahl:
4...5 NC/NiMH
Gewicht ca.:
8g
Abmessungen:
39 x 26 x 10 mm
Temperaturbereich:
-15...+55°C

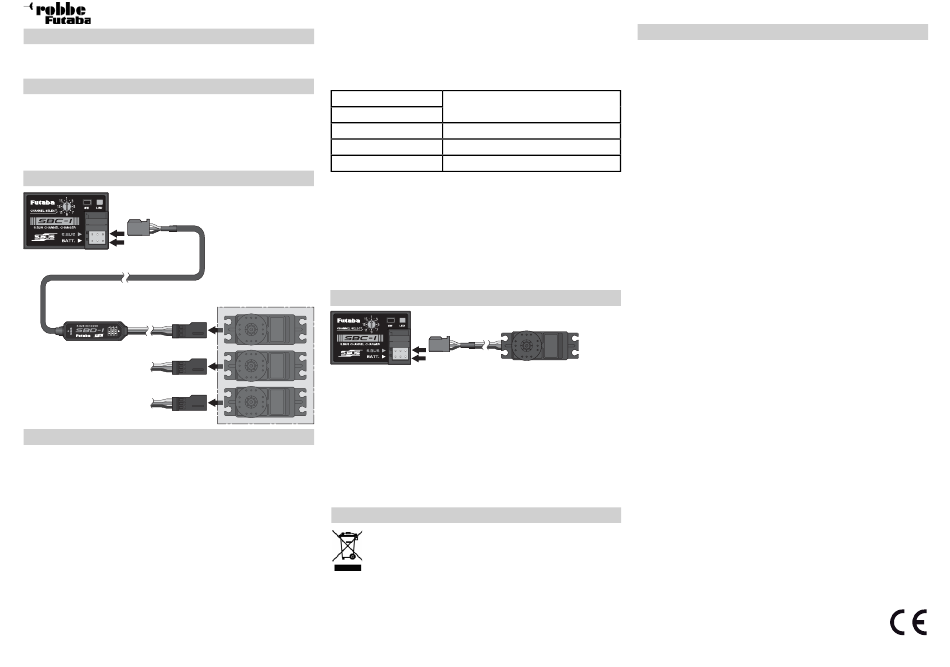

Anschluss
S-BUS Anschluss
Akkuanschluss
Kanalzuweisung mit SBC-1 Programmer No. F1696
1. Schliessen Sie den S-BUS Anschlussstecker des SBD-1 Adapters
No. F1695 an den S-BUS Anschluss des SBC-1 Programmers an.
2. Danach schliessen Sie einen 4-5 zelligen Empfängerakku an den
Akkuanschluss des SBC-1 Programmer´s an.
3. Wählen Sie nun über den Kanalwahlschalter „Channel Select" des
SBC-1 Programmers, den entsprechenden Kanal den Sie zuweisen
möchten.
4. Anhand der LED Blinksequenz können Sie erkennen, welcher Aus-
gang (SX1-3) gerade aktiv ist. Ein kurzes Drücken des Tasters „SW"
bewirkt die Umschaltung auf den nächsten Ausgang des SBD-1 Ad-
apters (siehe Tabelle).
Bedienungsanleitung S-BUS Kanal Programmer SBC-1
Hinweis: Haben Sie z.B. Kanal 5 dem Ausgang SX2 bereits zugewie-
sen, so wird dies durch ein dauerhaftes leuchten der LED angezeigt.
In diesem Fall wird für den Ausgang SX2 keine 2 malige Blinksequenz
ausgegeben.
SBC-1 Programmer
LED Blinksequenz
1x kurz blinken
2x kurz blinken
3x kurz blinken
5. Um nun den zuvor ausgewählten Kanal dem entsprechenden Aus-
gang zuzuweisen, müssen Sie den Taster „SW" für ca. 2 Sek. ge-
drückt halten. Als Zeichen der Übernahme, leuchtet die LED rot.
6. Die Einstellung der anderen SBD-1 Servoausgänge (SX) erfolgt ana-
log. Wiederholen Sie die Schritte 3-5.
Nach Abschluß der Einstellungen überprüfen Sie die Funktion aller
angeschlossenen Servos!
Standard Servos
Kanalzuweisung bei S-BUS Servo
1. S-BUS Servo an SBC-1 Programmer anschliessen.
2. Danach einen 4-5 zelligen Empfängerakku an den Akkuanschluss
des SBC-1 Programmer´s anschliessen (LED blinkt jede Sek.).
3. Wählen Sie nun über den Kanalwahlschalter „Channel Select" des
SBC-1 Programmers, den entsprechenden Kanal den Sie zuweisen
möchten.
4. Um nun den zuvor ausgewählten Kanal dem S-BUS Servo zuzuwei-
sen, müssen Sie den Taster „SW" für ca. 2 Sek. gedrückt halten. Als
Zeichen der Übernahme, leuchtet die LED rot.
Geräteentsorgung
Elektronische Geräte dürfen nicht einfach in eine übliche
Mülltonne geworfen werden. Das Gerät ist daher mit dem
nebenstehenden Symbol gekennzeichnet. Dieses Symbol
bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer, vom Hausmüll getrennt, ent-
sorgt werden müssen. Entsorgen Sie das Gerät bei Ihrer örtlichen
kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle
Länder der Europäischen Union sowie anderen Europäischen Län-
dern mit separatem Sammelsystem.
Ausgewählter SBD-1 Servoausgang
SX1
SX2
SX3
S-BUS Servos
Akkuanschluss
Konformitätserklärung
Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich
dieses Gerät in Übereinstimmung mit den grundlegenden Anforde-
rungen und anderen relevanten Vorschriften der entsprechenden CE
Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im
Internet unter www.robbe.com, bei der jeweiligen Gerätebeschrei-
bung durch Aufruf des Logo-Buttons „Conform".
Irrtum und technische Änderungen vorbehalten.
Copyright robbe-Modellsport 2010
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Geneh-
migung der robbe-Modellsport GmbH & Co.KG
robbe Modellsport GmbH & Co.KG
Metzloser Straße 38
D-36355 Grebenhain OT Metzlos/ Gehaag
Telefon +49 (0) 6644 / 87-0
robbe Form 40-5610 AEBA
