Conrad KB-A4 Bedienungsanleitung

Leucht- und Montagepult KB-A4
Best.-Nr. 1302538
Bestimmungsgemäße Verwendung
Das Produkt dient zur gleichmäßigen Ausleuchtung der Leucht- und Montagefläche für detailliertes Arbeiten
wie zum Beispiel Zeichnen, Vorlagen erstellen. Es können 3 Helligkeitsstufen ausgewählt werden. Die
Stromversorgung erfolgt über die DC-Eingangsbuchse mit einem separat erhältlichen Netzteil. Das Netzteil
ist im Lieferumfang nicht enthalten.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Leucht- und Montagepult
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem Browser
oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und geben Sie dann
die entsprechende Bestellnummer in das Suchfeld ein. Nach dem Start des
Suchvorgangs können Sie die gefundenen Dokumente herunterladen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Verwenden Sie für die Stromversorgung ein Netzteil gemäß den „Technischen Daten". Das
Netzteil ist nicht im Lieferumfang enthalten. Beachten Sie auch die Sicherheitshinweise und
Bedienungsanleitung des Netzteils.
• Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände neben oder auf das Gerät. Sollte dennoch Flüssigkeit oder ein
Gegenstand ins Geräteinnere gelangt sein, schalten Sie in einem solchen Fall die zugehörige
Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den
Netzstecker aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden,
bringen Sie es in eine Fachwerkstatt.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in einen warmen
Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das
Produkt zerstören. Außerdem besteht beim Netzteil Lebensgefahr durch einen elektrischen
Schlag! Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

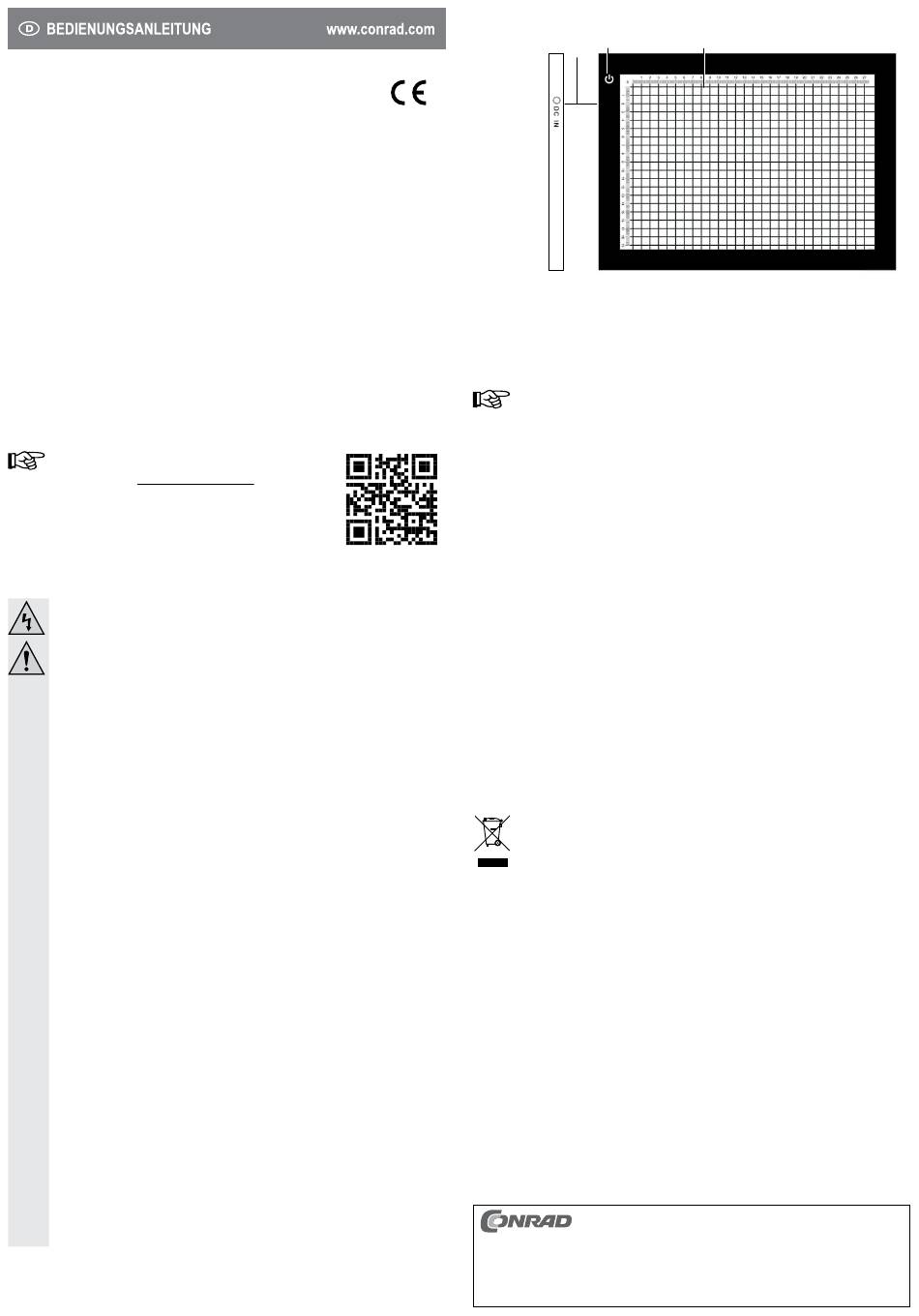

Bedienelemente
Version 01/16
1 DC-Eingangsbuchse
2 Ein/Ausschalter
3 Leucht- und Montagefeld
Inbetriebnahme
Verwenden Sie nur ein Netzteil, das den Spezifikationen in den "Technischen Daten" entspricht.
Ein Netzteil ist im Lieferumfang nicht enthalten.
Bei einem Netzteil mit einer Ausgangsspannung von 12 V/DC, wird die vollständige Helligkeit
erreicht. Bei einem 9 V/DC- Netzteil leuchtet das Leucht- und Montagefeld weniger hell.
1. Stecken Sie den Niedervoltstecker des Netzteils in die DC-Eingangsbuche (1).
2. Verbinden Sie das Netzteil mit einer Steckdose.
3. Schalten Sie das Produkt ein, in dem Sie den Ein/Ausschalter (2) berühren. Das Leucht- und
Montagefeld (3) leuchtet auf.
4. Berühren Sie den Ein/Ausschalter ein zweites und drittes Mal, so steigert sich die Helligkeit.
5. Beim vierten Mal schaltet sich das Produkt aus.
6. Trennen Sie das Netzteil nach der Benutzung vom Produkt.
7. Um es vollständig vom Stromnetz zu trennen, ziehen Sie das Netzteil aus der Steckdose.
Wartung und Reinigung
• Verwenden Sie auf keinen Fall aggressive und scheuernde Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt
werden kann.
• Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des
Produkts, öffnen Sie es deshalb niemals.
• Trennen Sie das Produkt vom Netzteil vor einer Reinigung.
• Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf das
Gehäuse, dies kann zu Kratzspuren führen.
• Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels leicht entfernt werden.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung/ -strom ...... 9 - 12 V/DC, max. 750 mA
Leistung .................................. max. 9 Watt
Leuchtmittel ............................ 63 x LED (nicht austauschbar)
Farbtemperatur ....................... 9000 bis 12000 K
Betriebsbedingungen .............. -10°C bis + 60°C, < 90% rF
Lagerbedingungen .................. -10°C bis + 80°C, < 85% rF
Leuchtfeld (B x H) ................... ca. 210 x 295 mm
Abmessungen (B x H x T) ...... ca. 350 x 9 x 260 mm
Gewicht ................................... ca. 0,83 kg
Empfohlenes externes Netzteil
Das Netzteil ist nicht im Lieferumfang enthalten. Es sollte folgende technische Spezifikationen aufweisen.
Ausgangsspannung-/strom ..... 9 - 12 V/DC, max. 750 mA
Stecker ................................... Außen-Ø 3,5mm / Innen-Ø 1,35mm,
2
3
1
Polarität: innen (+), außen (-)
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die
Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE. V3_0116_02-LS
