Anschluss- und Installationsanleitung
Funkübertragungssystem TX 310/2

Werbung

loading

Verwandte Anleitungen für tousek TX 310/2

Inhaltszusammenfassung für tousek TX 310/2

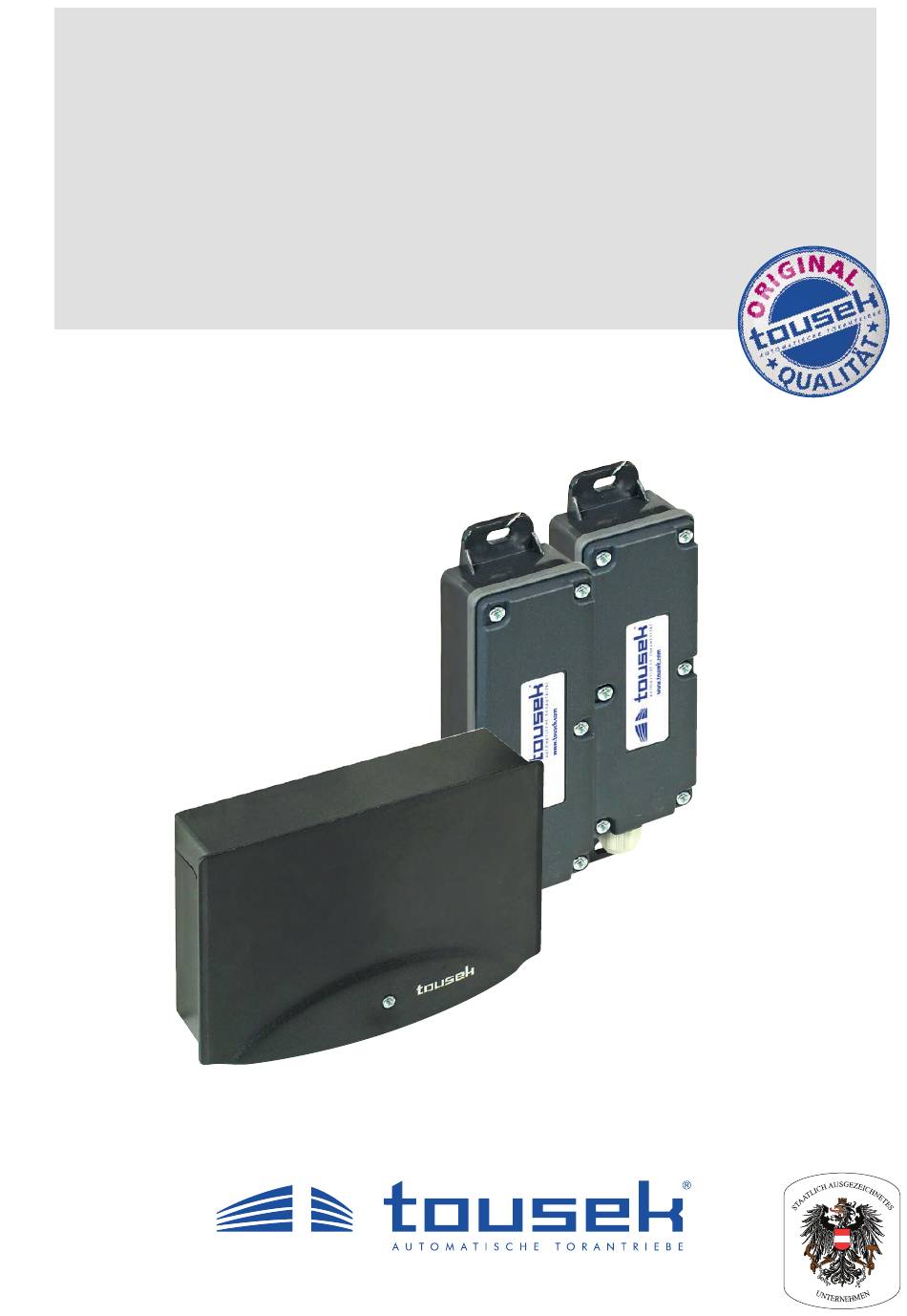

  • Seite 1 Anschluss- und Installationsanleitung Funkübertragungssystem TX 310/2...
  • Seite 2 • Die im spezifischen Einzelfall geltende ÖVE/VDE-Bestimmungen und Normen sind zu beachten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. • Das Verpackungsmaterial (Kunststoff, Styropor etc.) ist ordnungsgemäß zu entsorgen. Es stellt eine Gefahrenquelle für Kinder dar und ist daher außerhalb deren Reichweite zu lagern.
  • Seite 3 • Allgemeines Das TX 310/2 ist ein drahtloses Signalübertragungssystem (Funk) zur Kombination mit Schaltleisten, um Gefahren an Quetsch- und Scherstellen bei Torsystemen zu vermeiden. Es besteht eine Funkverbindung zwischen einem Empfänger, der mit der Steuerung des Motors verbunden wird, und zwei Sendern, die am Tor befestigt werden und die Auswertung von 8,2 kOhm Widerstandsleisten oder pot.freien Kontakten vornehmen.

  • Seite 4: Anschluss / Einstellungen

    NC-Eingang für Steuerung entfernt mit NO-Eingang Anschluss • Die Klemmen des TX 310/2 Empfängers mit den Klemmen der verwendeten tousek Steuerung verbinden (lt. Tabelle auf Seite 6): Klemmen 1/2 Klemmen 3/4 Klemmen 6/7 Klemmen 9+11 Klemmen 10+12 Speisung...
  • Seite 5 ) oder N.O. ordnungsgemäße Funktion nicht gewährleistet ! Werkseinstellung Frequenz 1: 869,85 MHz • Wir empfehlen, bei jeder jährlichen Wartung einen DIP 2 Batteriewechsel vorzunehmen! Frequenz 2: 868,95 MHz OFF ( - 5 - tousek / TX-310-2_01 / 21. 03. 2019...

  • Seite 6: Anschlussbeispiele

    Anschluss an die tousek Steuerungen Anschluss / Einstellungen • WICHTIG: Das TX 310/2 System muss im Steuerungsmenü aktiviert werden („ Funkleiste TX“) ! • Wird das TX 310/2 in einem Master/Slave-Antriebssystem (= System mit zwei gegenläufigen Schiebetoren) eingesetzt, so muss der Anschluss dementsprechend einmal an der Mastersteuerung und zum anderen mal an der Slavesteuerung durchgeführt werden.
  • Seite 7 Anschlussbeispiel: TX 310/2 an PULL T5, -T8, -T10, -T15 Sicherheit in AUF-/ZU- Richtung für mobile Kontaktleisten am Tor und stationäre Kontaktleisten an der Säule TX 310/2 - Empfänger 10 11 12 Antrieb TX 310-Sender TX 310-Sender 1 2 3 1 2 3 Steuerung 8,2kΩ...
  • Seite 8 Anschlussbeispiel: TX 310/2 als STOPP Kontakt (z.B. für Gehtür) an PULL T5, -T8, -T10, -T15 Auswertung des externen STOPP Kontakts TX 310/2 - Empfänger 10 11 12 Antrieb TX 310-Sender 1 2 3 N.C. Kontakt Steuerung z.B. Gehtür • Bei Auslösen des Gehtürkontakts...

  • Seite 9: Fehlersuche

    Sehr stark gestörte Im Betrieb: (z.B. in der Nähe eines Frequenzanpassung ein- Funkverbindung Baukranes) schalten 1 2 3 4 5 Bei jeder Signal ertönt 4 mal Batterien bald leer Batterien wechseln Betätigung: - 9 - tousek / TX-310-2_01 / 21. 03. 2019...
  • Seite 10 Maßskizze Funkübertragungssystem TX 310/2 • Maße in mm 2-Kanal Empfänger TX 310/2 Sender 50,8 10,8 Maß- und technische Änderungen vorbehalten ! - 10 - tousek / TX-310-2_01 / 21. 03. 2019...
  • Seite 12 Buitenheide 2A/ 1 Tel. +32/ 11/ 91 61 60 Ihr Servicepartner: Fax +32/ 11/ 96 87 05 info@tousek.nl Tousek Sp. z o.o. Polen PL 43-190 Mikołów (k/Katowic) Gliwicka 67 Tel. +48/ 32/ 738 53 65 Fax +48/ 32/ 738 53 66 info@tousek.pl...
