Komunica HF-PRO-2-PLUS-T Betriebsanleitung

HF/VHF Teleskop Multi-Band Vertikale Antenne
Spezifikationen
Frequenzbereich
Max. Leistung
Impedanz
Antenne Lange
Steckertyp
Antennentyp

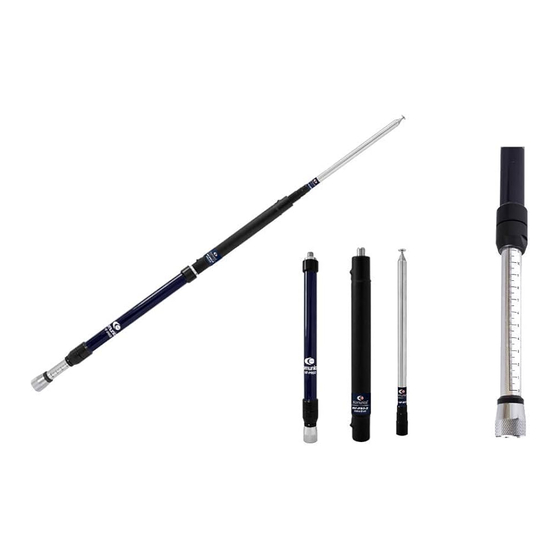

Antenne teile
Spulenkörperzusammense
B etr ieb sa n l ei tu n g
Um Ihre HF-PRO-2-PLUS-T von Komunica ® Antenne richtig zu verwenden, lesen Sie bitte diese Anleitung vor uns gründlich und halten Sie das
Dokument zur Verfügung für spätere Referenz.
Die HF-PRO-2-PLUS-T von Komunica® ist für den Einsatz durch Funkamateure nur innerhalb ihrer Autorisiert frequenzbanden bestimmt. Für den
Einsatz auf einigen Amateurbändern kann eine Antennenkopplers (ATU) erforderlich sein.
Bitte beachten Sie:
Dank seiner geringen Größe und geringes Gewicht, kann diese Antenne für tragbare SOTA und Park Aktivierungen usw. verwendet werden,
1.
und bietet gleichzeitig die beste Leistung.
Die HF-PRO-2-PLUS-T ist für den tragbaren Gebrauch gedacht und ist nicht für die Reibung, die durch den Wind während der Fahrt
2.
verursacht wird, geeignet.
Um die beste Leistung des HF-PRO-2-PLUS-T zu erhalten, wird die Verwendung eines Antennenkopplers (ATU) empfohlen, aber ist nicht
3.
obligatorisch.
Lassen Sie Ihren HF-PRO-2-PLUS-T nicht kontinuierlich oder als feste Station installiert. Das Design widersteht weder schlechtem Wetter
4.
noch Regen.
5. Berühren Sie die Antenne während der Übertragung nicht, da dies zu einem Stromschlag oder RF Burns führen kann.
6. Aufgrund der Länge, achten Sie, bei dem Einbau, dass Sie sich oder andere Personen nicht verletzen.
Beschreibung
1. Der HF-PRO-2-PLUS-T ist für den Betrieb auf den HF-Amateurbändern zwischen 3,5 und 30 MHz plus 50 MHz ausgelegt.
Die Antenne ist über die erforderliche Betriebsfrequenz abgestimmt, in dem die bewegliche Spule (N.3) nach oben und unten eingestellt
2.
wird und diese Methode eine präzise Frequenzeinstellung ermöglicht.
Für den Betrieb des 3,5 MHz-Bandes ist die Installation der zusätzlichen Spule (N.2) zwischen dem Antennenkörper (N.3) und der
3.
Teleskoppeitsche (N.1) erforderlich.
Um auf 50MHz zu arbeiten, reduzieren Sie die Teleskoppeitschenelementlänge auf dem eingefahrenen N1-Körper auf eine Länge
4.
131 cm.
Dank des Faserverstärktes Polymer (FRP) Materials, mit dem Komunica® den HF-PRO-2-PLUS-T erstellt hat, ist die Antenne leicht, flexibel,
5.
und klein, so dass es leicht zu transportieren ist.
6. Um auf 145MHz zu arbeiten, werden sowohl die bewegliche Spule (N3) als auch die Teleskopstange (N1) auf ihre minimale Länge (24cm)
reduziert. Der SWV kann innerhalb dieses Bandes bis zu 1,5:1 betragen.
HF-PRO-2-PLUS-T
3.5(mit der extra spule) & 7-30 + 50 MHz + 145MHz
29cm (zerlegt) / 262,5cm -270,5cm(verlängert)
Gewicht
Geladene Viertelwelle vertikale Antenne (HF-Bands)
Viertelwelle (50MHz) und
Einstellbare Spule für 7-30MHz, extra spule für 3,5 / 4,00
Teleskopstange aus Edelstahl mit elf Abschnitten.
- zusammengezogene Länge: 24cm / 9.45inch
tzung
130W (SSB)
50 Ω
425g
PL-259
5/8 λ Welle (145MHz)
MHz (80m) Band,
- erweiterte Länge: 218cm / 85.83inch
Faserverstärktes Polymer (FRP)
von
