Canton LS3 Montageanleitung

LS3
Stand für / for
Smart Soundbox 3
D GB
Mäßiges Anziehen von Hand genügt, Tighten only by hand. Over tightening may
keine Gewalt anwenden! cause damage to both glass and fittings.
Nicht mit scheuernden Mitteln reinigen! Please do not use abrasive materials or
Wir übernehmen keine Gewähr/Haftung chemicals, which may cause damage to
für den Aufbau bzw. die Montage. the surface. Please note that we cannot
Konstruktionsänderungen vorbehalten. accept responsibility for faults or damage
caused by wrong assembly and/or
mounting. Subject to design change.
NL
F
Alleen handmatig strak aandraaien. Te
strak aandraaien kan schade
Vissage uniquement manuel. Un serrage
aanbrengen aan zowel het glas als de
excessif peut endommager la surface et
hechtingsplaats. Gebruik s.v.p. geen
les éléments. Ne pas utiliser de matière
materiaal dat kan schuren of chemische
abrasive ou chimique qui pourrait
producten aangezien dit schade kan
détérioré la surface. Nous ne pouvons
aanbrengen. De fabrikant kan geen
être tenu responsable pour des défauts
verantwoordelijkheid nemen voor
ou des dégâts causés par un assemblage
schade ontstaan door verkeerde
ou un montage non conforme. Nous
montage of ophanging. Onderhevig aan
nous réservons le droit d'apporter des
verandering.
modifications techniques.

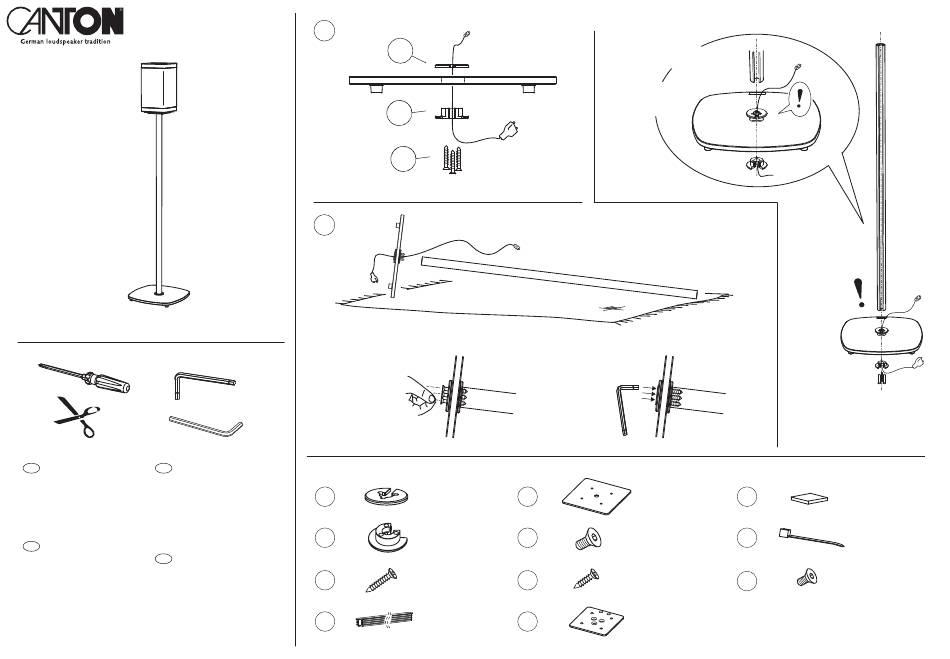

1.
A
B
C
2.
1.) Schrauben von Hand
eindrehen /
Screw by hand
A
1x SP-AD2-0040-01RT
B
1x SP-AD2-0040-03RT
C
3x 007982-4.2032-CZS
4,2x32
D
1x HZ-KL0-0011-01HG
820mm
Rückansicht /
Rear view
Öffnungen nach hinten /
Openings backwards
2.) Schrauben mit Werkzeug
festziehen /
Fasten the screws with
the tool
E
1x 99-SP5-0095-01PB
F
1x VB1077
M6x12
G
3x 007982-4.2019-CZS
4,2x19
H
1x 99-SP5-0075-01PB
I
4x
ZU1053
J
1x ZU1017
K
4x 007991-004008-1ZS
M4x8
LS3-A.pdf (AND-0102-EF)_22 05 2019
