MBJ CTR-50 Bedienungsanleitung

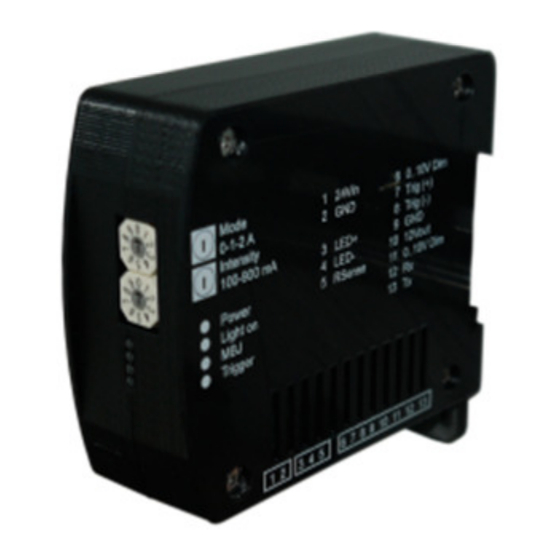

CTR-50 1-Channel LED Controller
Bedienungsanleitung des 1-Kanal CTR-50 LED
Controllers
1. Warn- und Anwendungshinweise
Bitte vor Verwendung des Gerätes die Warn- und
Anwendungshinweise sorgfältig durchlesen.
Allgemein - Das Gerät ist für nur die Verwendung in
Innenräumen ausgelegt.
Gesundheit - Bei Installations- und Wartungsarbeiten ist
das Gerät vorher von der Stromversorgung zu trennen. Das
Gerät darf nicht verwendet werden, wenn ein Ausfall zu
einem Personenschaden führen kann.
Hitze - Bei Betreiben des Blitzmodus (>2A) als Dauerlicht
können intern Temperaturen größer 60° C auftreten. Es ist
auf ausreichendem Abstand zu leicht entflammbaren
Materialien zu achten.
Elektrischer Anschluss - Das Gehäuse ist von der Masse
der Spannungsversorgung elektrisch isoliert. Ein
Überschreiten der zulässigen Betriebsspannung Uin oder
des zulässigen Schaltstromes pro Kanal kann zur Zerstörung
des Gerätes oder zu einer erheblichen Verkürzung der
Lebensdauer der angeschlossenen LED-Beleuchtung führen.
Mechanischer Einbau – Der Controller ist für die Hut-
schienenmontage vorgesehen. Ein Clip dient zur
Verriegelung an der Hutschiene. Für eine optimale Wärme-
abgabe ist links und rechts zum nächsten Gerät ein
Mindestabstand von 10mm einzuhalten.
2. Leistungsmerkmale
1-Kanalbetrieb im Blitz – und Dauerlicht.
•
Intelligente Ansteuerung der MBJ Beleuchtung via
•
Rsense-Technologie zur Erkennung von LED-Leistung
Ansteuerung von Fremd-LED-Beleuchtungen
•
Einfache Konfiguration über Drehschalter.
•
Direkte Blitzsteuerung über das Kamera-Exposure-
•
Signal oder Verzögerung und Länge frei konfigurierbar
Kamera mit I/O-Funktionen direkt anschließbar
•
Schutz gegen Überhitzung (automatische Abschaltung)
•
Fernsteuerung und Konfiguration über RS232 Software
•

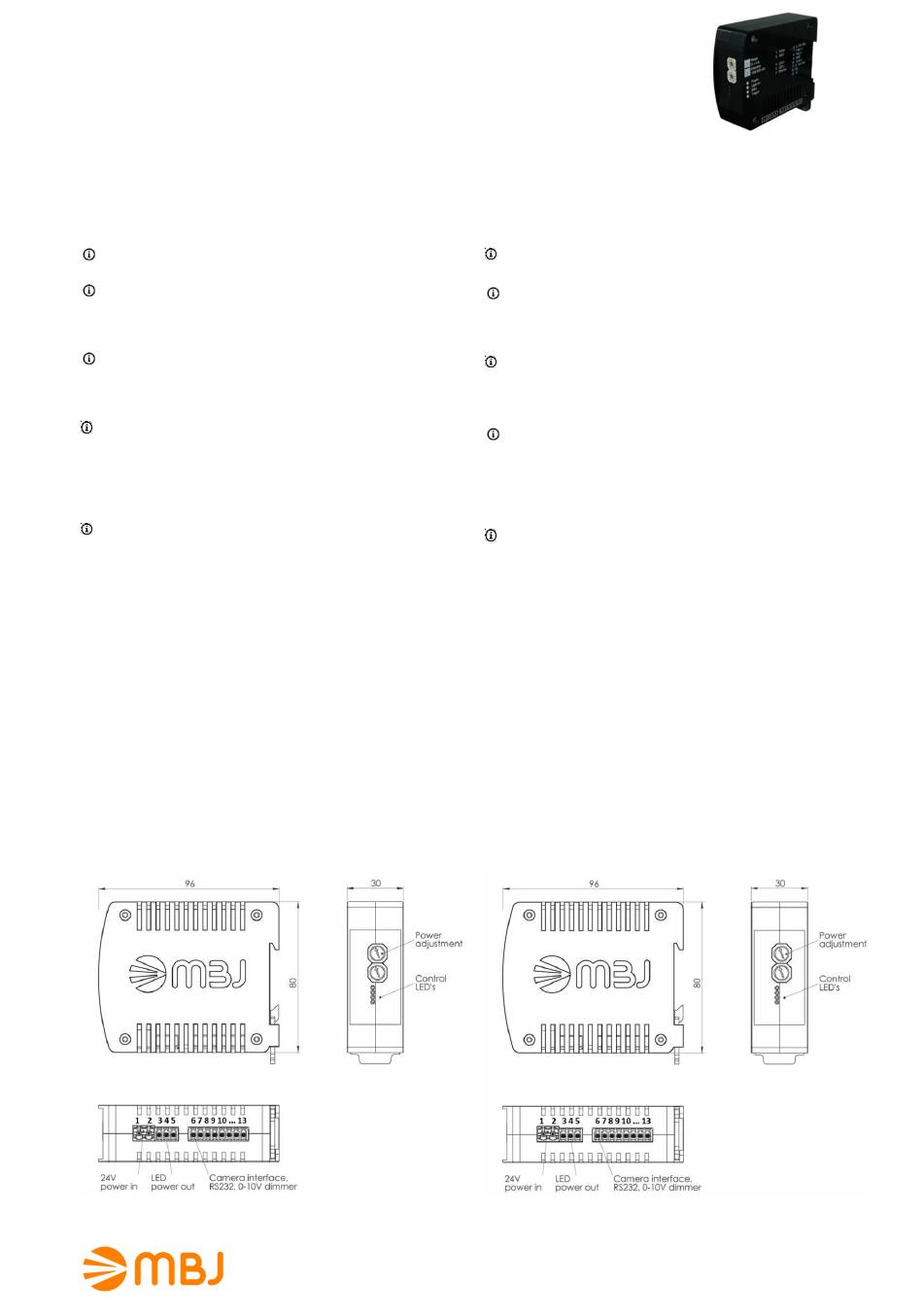

3. Elektrische Anschlüsse
MBJ Imaging GmbH support@mbj-imaging.com
Neuer Höltigbaum 15 www.mbj-imaging.com
DE 22143 Hamburg Tel.: +49 40 226 1623 30
Operating manual of the 1-channel CTR-50 LED
controller
1. Cautions and instructions for use
Please read the warning and application instructions carefully
before using the backlight.
General - The device is designed for indoor use only.
Health – The device must be disconnected from the power
source before the installation and/or maintenance can start.
The device must not be used when a failure may cause a
personal injury.
Heat - In case of running the device with a 'flash' current
>2A is a continuous operating mode the inside temperature
may exceed 60 ° C. Keep off flammable materials at any time.
Electricity - The housing is electrically isolated from the
ground of the power supply. Exceeding the permissible
operating voltage Uin or exceeding the maximum allowed
switched current per channel can lead to the destruction of
the device or to a significant shortening of the lifetime of the
connected LED lighting module.
Mechanical integration – The controller is made for top hat
rail mounting. A clip can be used to lock the unit to the top
hat rail. For optimal heat flow a left/right distance of 10 mm to
next unit is mandatory.
2. Key specification
1-channel operation for steady and flash light usage..
•
Intelligent MBJ lighting control via Rsense technology
•
with detection for LED lighting power
Support for 3d party LED lightings
•
Easy set-up via rotary switches
•
Straight flash control via the camera 'exposure signal'
•
manual flash set-up for delay and duration
I/F for straight camera connection.
•
Overhead protection (automatic switch off)
•
Set-up and control via RS232 remote software
•
3. Electrical connection
CTR-50 (Rev. 03)
Release: 1.20
28.06.2019
