Allgemeines; Gerätekonzept; Verwendungszweck; Funktionsschema - Fronius Magiccleaner Bedienungsanleitung

Allgemeines

Gerätekonzept

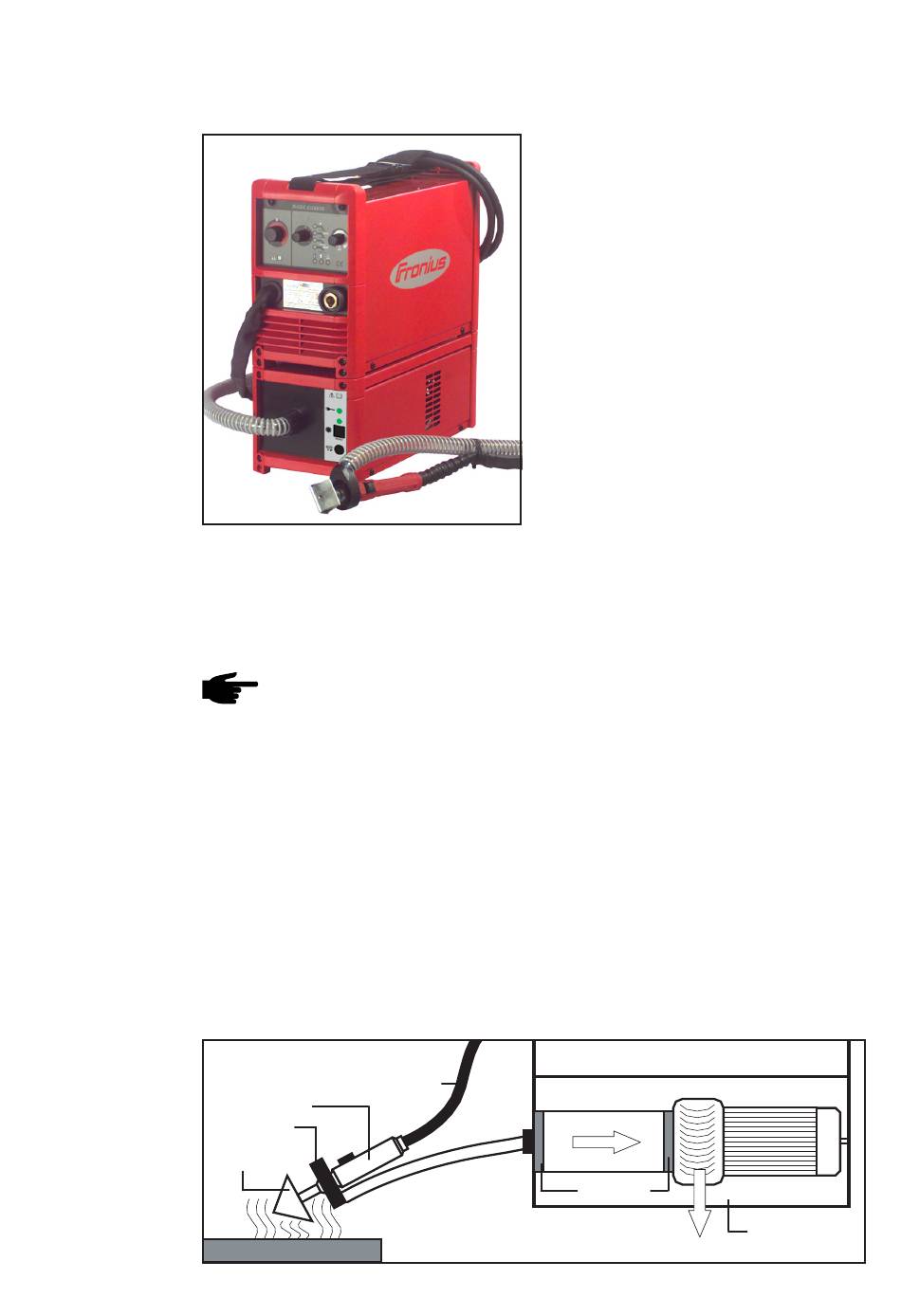

Abb.1 Absauggerät MC und Reinigungsgerät
Verwendungs- Das Absauggerät MC dient zum Absaugen der säurehaltigen Dämpfe, die beim elektro-
zweck chemischen Reinigen von Schweißnähten entstehen.

Einsatzgebiet

Das Absauggerät MC kann für eine Vielzahl von Anwendungsmöglichkeiten herangezo-
gen werden. Auf Grund seines geringen Gewichtes eignet es sich vor allem für den
Einsatz auf Baustellen.
Das Absauggerät MC wird häufig eingesetzt im
-
-
-
-
-
Funktionssche-
ma
Abb.2 Funktionsschema
Hinweis! Das Absauggerät MC funktioniert nur in Verbindung mit dem CrNi-
Reinigungsgerät MagicCleaner.
Behälterbau
Großküchenbau
Schwimmbadbau
Molkereianlagenbau
Anlagenbau für Medizin und Lebensmittel
Schlauchpaket zum Reinigungsgerät
Reinigungsgriff
Absaugdüse
Reinigungs-
elektrode
Das vollautomatische Absauggerät
MagicCleaner (Absauggerät MC) ist eine
Ergänzung zum CrNi-Reinigungsgerät
MagicCleaner. Das Absauggerät wird fix
mit dem Reinigungsgerät verbunden. Es
ergibt sich somit eine kompakte CrNi-
Reinigungsanlage mit Absaugung.
Das Gehäuse des Absauggerätes MC
enthält die Steuerelektronik und die
Absaugeinheit, bestehend aus Vorfilter-
Filz, Aktivkohlefilter und Absaugturbine.
Die Absaugleistung wird über den Strom-
fluss des Reinigungsgerätes gesteuert:
wird mit maximalem Strom gereinigt,
arbeitet auch die Absaugturbine mit max.
Leistung. Wenn kein Reinigungsstrom
fließt, arbeitet die Absaugturbine nicht.
Absaugschlauch
Werkstück
2
CrNi-Reinigungsgerät MagicCleaner
Absaugturbine
Aktivkohle-Filter
Filtermatte
Abluft
Turbinenmotor
Gehäuse mit
Steuerelektronik
