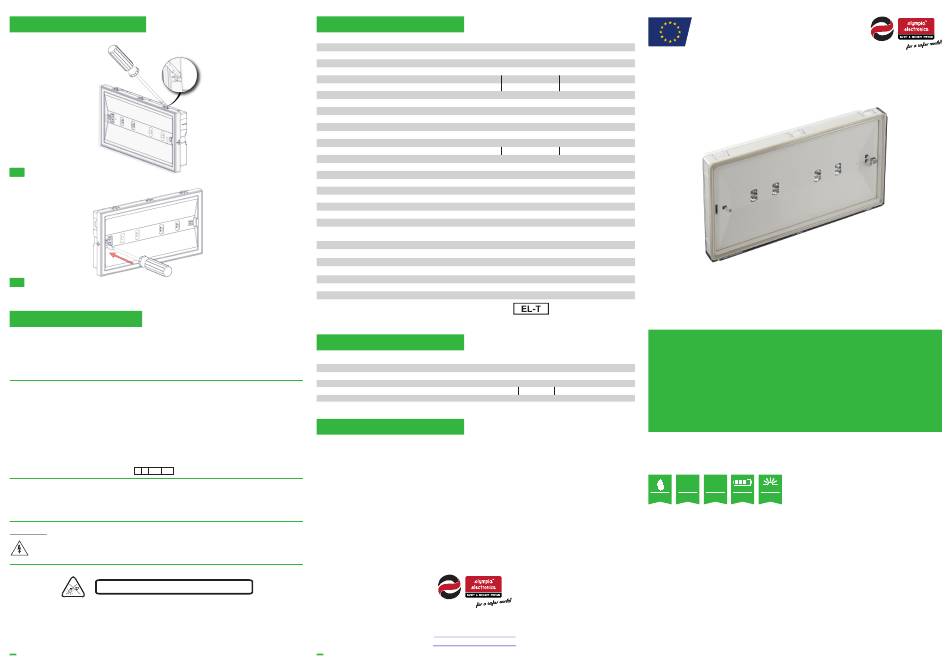

Olimpia electronics OLY-1024 Installationsanweisungen

Manueller Test
Lens Removal
1 1
2 2
Batteriewechsel
Nach Unterbrechung der Stromversorgung, darf die Batterie nur von geeignetes Fachpersonal
gewechselt werden.
1. Folgen Sie Schritt 1 (Seite 2) der Installationsanleitung und entfernen Sie den Diffusor.
2. Folgen Sie Schritt 2 der Installationsanleitung und entfernen Sie den Reflektor.
3. Neue Batterie des gleichen Typs anschließen und in die selbe Stelle einlegen.
4. Montieren Sie die Leuchte wieder zusammen und schließen Sie diese an die Netzspannung an.
ANMERKUNG: LED= Light Emitting Diode (Leuchtdiode)
Erläuterungen zu den Kennzeichnungen auf dem Produktetikett:
X: Mit fest integrierter Batterie
1: Dauerschaltung (*)
A: Testgerät im Lieferumfang
F: Automatisches Testgerät nach IEC 61347-2-7 mit der Bezeichnung EL-T
60: Dauer des Notbetriebs 1 Stunden
180: Dauer des Notbetriebs 3 Stunden
480: Dauer des Notbetriebs 8 Stunden
X 1 A F 6 0
(*) Dauerschaltung: Die Leuchte leuchtet durchgehend auch bei normaler Stromversorgung.
Bereitschaftsschaltung: Die Leuchte leuchtet nur bei Ausfall der Versorgungsspannung.
ACHTUNG!!!
Das Leuchtmittel des Produktes darf nur vom Hersteller, oder von einem qualifizierten
Fachmann ausgetauscht werden.
WICHTIG! Das Leuchtmittel darf nicht vom Endverbraucher ausgetauscht werden.
ACHTUNG!!! SCHAUEN SIE NICHT DIREKT IN DIE LEUCHTENDE LED
4
Technische Daten
VERSORGUNGSSPANNUNG
MAXIMALE LEISTUNGSAUFNAHME
VERSORGUNGSSTROM
U-OUT
Prated
Irated
MAX. OFFENE KREISSPANNUNG
KABELQUERSCHNITT
MINDESTLEISTUNGSFAKTOR
BATTERIE (Ni-Cd)
ISOLIERUNG ZWISCHEN VERSORGUNGS- UND STEUERKLEMMEN
BATTERIESCHUTZ
MIN. MAX. ENTLADESPANNUNG
MIN. MAX. ENTLADESTROM
MIN. MAX. LADESTROM
ERHALTUNGSLADUNG
MAX LADEERHALTUNGSSPANNUNG
ANZEIGEN
BATTERIELADEZEIT
AUTONOMIE
LICHTQUELLE
INTENSITÄT DER LICHTQUELLE (230V/NOTBETRIEB)
SCHUTZART
HERGESTELLT NACH
VORSCHALTGERÄTE MAX. TEMPERATUR: tc
GEEIGNETE UMGEBUNGSTEMPERATUR
RELATIVE LUFTFEUCHTIGKEIT
MATERIAL
ABMESSUNGEN (LXBXH)
GEWICHT
GARANTIE
VORSCHALTGERÄT MIT AUTOMATISCHER
TESTFUNKTION
Technische Daten des LED-Moduls
HERSTELLER
MODELLNUMMER
SPANNUNGSBEREICH
NENNLEISTUNG
VERBINDUNG
GEHÄUSETEMPERATUR
Garantie
Olympia Electronics garantiert die Qualität, den Zustand und die gute Funktionsfähigkeit der Ware. Die
Garantiezeit wird im offiziellen Katalog von Olympia Electronics, sowie in den jedem Produkt beiliegenden
technischen Datenblättern, angegeben. Die Garantie ist ungültig wenn: der Verbraucher nicht die
Gebrauchsanweisungen folgt, der Verbraucher selbst das Produkt umbaut und ändert, eine dritte Person,
außer den Technikern von Olympia Electronics, das Produkt repariert ohne die schriftliche Genehmigung
des Herstellers. Defekte Produkte können innerhalb der Garantiezeit zur Reparatur oder zum Austausch an
unsere Firmenadresse eingesandt werden. Olympia Electronics behält sich das Recht vor, eingesandte
Ware zu reparieren oder zu ersetzen und dies dem Käufer, je nach Ursache des Schadens, in Rechnung zu
stellen. Olympia Electronics behält sich ebenfalls das Recht vor, dem Käufer die Transportkosten zu
berechnen. Notleuchten werden von Olympia Electronics erst dann ersetzt, wenn sich dies durch unsere
technische Abteilung als notwendig erweist. Im Falle des Ersatzes einer defekten Notleuchte werden
weder die Kosten für die Entfernung des fehlerhaften Produktes, noch die Kosten für die Installation des
neuen Produktes von Olympia Electronics übernommen. Und dies weil die Installation des gekauften
Produktes nicht Teil der zwischen den Verkäufer und den Verbraucher vereinbarten vertraulichen
Verpflichtungen ist.
72nd km. O.N.R. Thessaloniki-Katerini
P.C. 60300 P.O. Box 06 Εginio Pierias Greece
923102403_10_001 5
OLY-1024
220-240V AC / 50-60Hz
4.6W / 4.8VA
19mA
22V
1h: 2W 3h: 1.6W 8h: 0.5W
1h: 176mA 3h: 146mA 8h: 45mA
22V
2 2
0.5mm - 2.5mm
0.9
3.6V/3 Ah
Grundisolierung
Vor Überladung und vollständiger Entladung / das Vorschaltgerät lädt die Batterie nach dem Test 22.3 normal auf
3-4.5V
1h: 500-900mA 3h: 410-695mA 8h: 130-215mA
190-210mA
100mA
6V
Lade-LED, Lampenfehler-LED, Batteriefehler-LED
24 Stunden
1 h, 3 h, 8 h
4 Power LEDs
300lm / 380lm (1 h), 320lm (3 h), 100lm (8 h)
IP65
EN 60598-1, EN 60598-2-22, ΕΝ 55015,
ΕΝ 61547, ΕΝ 61000-3-2, ΕΝ 61000-3-3
o
50 C nach R18/R19
o
5 bis 40 C
Bis zu 95%
ABS/PC, PC
270 x 147 x 48 mm
750gr.
3 Jahre (1 Jahr für die Batterie)
OLY-1024
Olympia Electronics S.A.
2801205
10-12V DC
1h: 2W 3h: 1.6W 8h: 0.5W
Keine reversible Verbindung zwischen der Hauptplatine und dem LED-Modul
Max. 50 °C auf der gesamten Leiterplatte
Warranty
www.olympia-electronics.gr
info@olympia-electronics.gr
923102403_10_001
European
manufacturers
OLY-1024
SELBSTTESTENDE NOTLEUCHTE IN
DAUER- UND BEREITSCHAFTSSCHALTUNG
Μ NM
Duration
Light output
Non
IP40
Maintained
1h/3h/8h 380/320/100lm
maintained
Vielen Dank für Ihr Vertrauen in unsere Produkte
Olympia Electronics – Europäischer Hersteller
