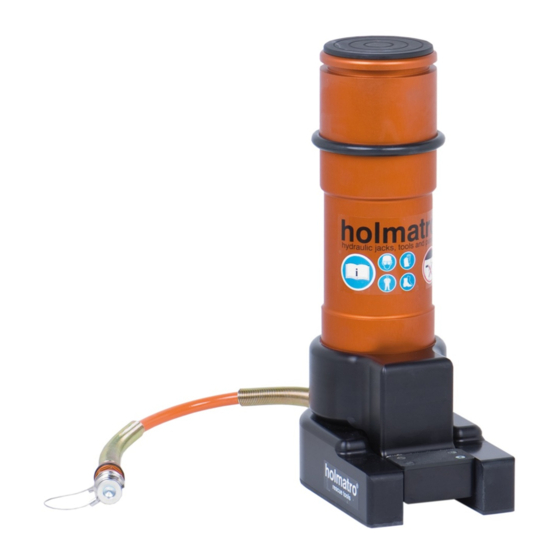

Holmatro TJ 3610 Betriebsanleitung
Lastenheber
Inhaltszusammenfassung für Holmatro TJ 3610
- Seite 1 Zalmweg 30 - P.O. Box 33 4940 AA Raamsdonkveer, The Netherlands Tel.: +31 (0)162 - 589200 Fax: +31 (0)162 - 522482 e-mail: info@holmatro.com home page: www.holmatro.com Handleiding TJ 3610 Manual Mode d’emploi Betriebsanleitung Manual Manual...
- Seite 2 Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro céggel. Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro. Contattare Holmatro se il manuale utente non è disponibile nella propria lingua. Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
- Seite 4 Fig: 3 Fig. 3 916.269.276_004...
- Seite 46 Ausschlusserklärung Alle Rechte vorbehalten. Kein Inhalt dieser Publikation darf ohne vorherige schriftliche Zustimmung durch Holmatro bekannt gemacht, reproduziert oder in irgendeiner Weise verändert werden. Holmatro behält sich das Recht vor, Teile der Werkzeuge ohne vorherige Information zu verändern oder auszutauschen. Der Inhalt dieser Bedienungsanleitung kann ebenfalls jederzeit geändert werden.
-
Seite 47: Sicherheitsbestimmungen
Garantie Garantiebestimmungen siehe allgemeine Geschäftsbedingungen (auf Anfrage bei Ihrem Holmatro- Händler erhältlich). Holmatro weist darauf hin, dass alle Garantien auf jedes Stück der Ausrüstung ungültig werden und Holmatro von jeder Verantwortung und Haftung freigestellt ist, wenn: • Service und Wartung nicht streng entsprechend der Anweisungen ausgeführt werden, Reparaturen nicht von einem von Holmatro zertifizierten Techniker ausgeführt werden bzw. - Seite 48 GEFAHR oder WARNUNG Symbol: Warnung vor unsicheren Arbeitsbedingungen bei Nichtbeachtung der Anweisungen. Dieses Symbol wird bei allen Sicherheitsbestimmungen gezeigt, die sich auf lebensbedrohende Situationen beziehen (Gefahr), in denen die Gefahr von Personenverletzungen besteht (Warnung), oder beides. Vorsicht Symbol: Warnung vor Verletzung der Betriebssicherheit des Produkts oder Systems. Dieses Symbol wird in der Bedienungsanleitung bei allen Richtlinien angezeigt, die das Produkt oder System vor einer Beschädigung schützen.
- Seite 49 Teile aus Lack, Plastik und Gummi sind nicht korrosions- und säurefest. Spülen Sie mit Ausnahme elektrischer Teile die Teile, die mit korrosiven Säuren und Flüssigkeiten in Berührung gekommen sind, mit reichlich Wasser. Fragen Sie Ihren Holmatro-Händler nach Angaben zur Widerstandsfähigkeit.
- Seite 50 Teile des Gegenstandes können herunterfallen. Daher muss der Hebevorgang gesichert sein. • Verbinden bzw. trennen Sie niemals Kupplungen, während das System unter Druck steht. • Benutzen Sie ausschließlich Holmatro-Originalzubehör und vergewissern Sie sich, dass es korrekt installiert wurde. • Treffen Sie entsprechende Vorkehrungen, dass niemals Körperteile zwischen die beweglichen Teile gelangen.
- Seite 51 Beschreibung Ausrüstung Beim Bodenheber handelt es sich um ein einzeln wirkendes Werkzeug, das nur von einer Holmatro Hydraulikpumpe angetrieben wird. Der Bodenheber hat eine Federrückführung: Die Kolbenstange wird durch eine integrale Feder in ihrem Innern zurückgeführt. Das gesamte System arbeitet mit ungiftigem Mineralöl und hat einen maximal zulässigen Betriebsdruck von 720 bar.
-
Seite 52: Vorbereitung Für Den Ersten Gebrauch
Vorbereitung für den ersten Gebrauch Allgemeines Überprüfen Sie die Ausrüstung vor dem Einsatz auf Vollständigkeit und Beschädigungen. Benutzen Sie keine Ausrüstung mit Beschädigungen. Verständigen Sie Ihren Holmatro-Händler. Bedienung Betrieb des Systems 5.1.1 Allgemeines Ein System ist eine Anordnung mit einer Pumpe, einem oder mehreren Schläuchen und einem oder mehreren Werkzeugen. - Seite 53 Dieser Überdruck kann das Verbinden der Teile unmöglich machen. Sie können das Überdruckwerkzeug benutzen, um diesen Überdruck abzulassen. Dieses Zubehör steht für alle Holmatro-Schlauchsysteme zur Verfügung ist wird bei jeder Pumpe standardmäßig mitgeliefert. Hinweis Eines oder mehrere dieser Werkzeuge sollten Sie immer zur Hand haben.
- Seite 54 • Wickeln Sie einen Lappen um das Überdruckwerkzeug. WARNUNG Vergewissern Sie sich, dass der Lappen die Ölöffnungen bedeckt, da ohne den Lappen möglicherweise eine Ölwolke auftreten kann. • Drücken Sie das Druckentlastungswerkzeug mit dem Knopf kräftig auf den Boden oder gegen eine Wand (3), um den Überdruck abzulassen.
-
Seite 55: Fehlersuche
Sie bei einer langfristigen Lagerung eine dünne Schicht Schutzöl an den äußeren Stahlteilen auf. • Lagern Sie die Ausrüstung an einem trockenen und gut belüfteten Platz. Fehlersuche Allgemeines Wenden Sie sich an den Holmatro-Händler, falls die aufgelisteten Abhilfevorschläge nicht zum gewünschten Ergebnis führen oder falls andere Probleme vorliegen. 916.269.276_004... - Seite 56 Die Last ist zu schwer für den Zylinder. Verwenden Sie einen Zylinder mit einer Tonnen- Angabe, die die der Last überschreitet. Der Kolben ist innerhalb des Zylinders verklemmt. Lassen Sie den Zylinder von einem zertifizierten Holmatro-Techniker reparieren. Der Kolben fährt ruckweise aus Möglicher Grund Abhilfe Im System befindet sich Luft.
-
Seite 57: Wartung
Nach Bedarf Hydrauliköl ISO-L HV VG 15/22 Nach Bedarf Wenden Sie sich für Information über Ersatzteile an den Holmatro-Händler. Wartungsplan Dieser Plan ist ein Durchschnitt. Je nach Intensität des Gebrauchs Ihrer Ausrüstung kann Holmatro für Sie einen spezifischen Wartungsplan zusammenstellen. 916.269.276_004... - Seite 58 Allgemeines • Überprüfen Sie das Gerät auf Betriebsbereitschaft. • Überprüfen Sie die Ausrüstung auf Beschädigungen und Lecks. Wenn die Ausrüstung nicht ordnungsgemäß arbeitet oder undicht ist, lassen Sie sie von einem zertifizierten Holmatro- Techniker reparieren. 8.4.2 Hydraulikkupplungen Siehe Abb. 7.
- Seite 59 Wir empfehlen, die Ausrüstung von einem zertifizierten Holmatro-Techniker jährlich überprüfen, kontrollieren, einstellen und testen zu lassen, der über entsprechende Kenntnisse und die nötigen Werkzeuge verfügt (siehe auch Abschnitt 1.7). Der Holmatro-Händler übernimmt für Sie gerne die jährliche Wartung auf der Basis eines Wartungsvertrages. Langfristige Lagerung •...
- Seite 90 Fig: 5Vent the jack Fig. 8 916.269.276_004...
