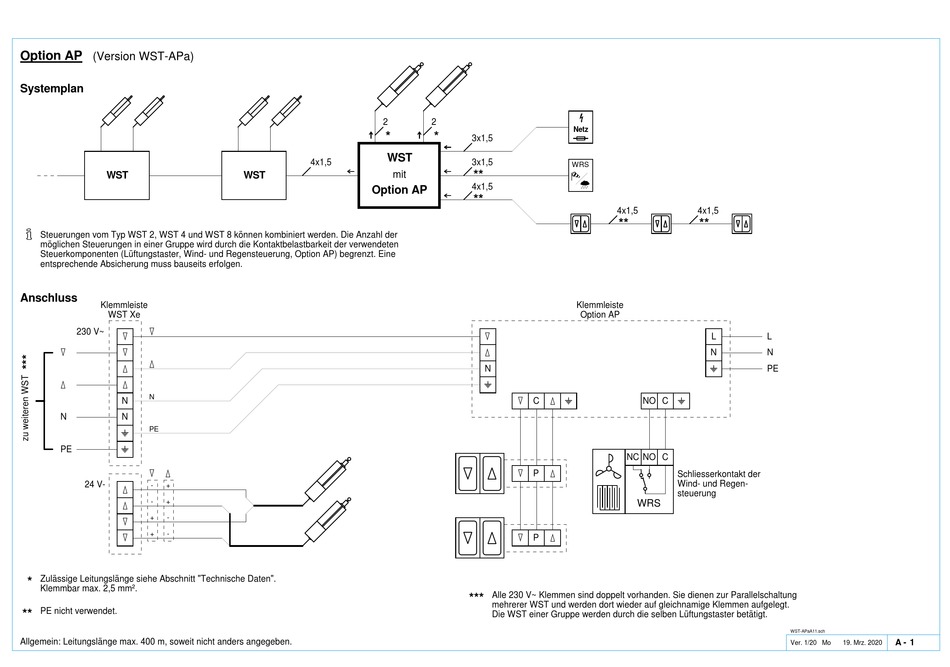

Option AP
(Version WST-APa)
Systemplan
WST
i
Steuerungen vom Typ WST 2, WST 4 und WST 8 können kombiniert werden. Die Anzahl der
möglichen Steuerungen in einer Gruppe wird durch die Kontaktbelastbarkeit der verwendeten
Steuerkomponenten (Lüftungstaster, Wind- und Regensteuerung, Option AP) begrenzt. Eine
entsprechende Absicherung muss bauseits erfolgen.
Anschluss
Klemmleiste
WST Xe
z
230 V~
z
z
z
a
a
a
a
N
N
N
N
PE
p
p
PE
z
a
24 V-
-
+
a
-
+
a
+
-
z
+
-
z
*
Zulässige Leitungslänge siehe Abschnitt "Technische Daten".
Klemmbar max. 2,5 mm².
PE nicht verwendet.
**
Allgemein: Leitungslänge max. 400 m, soweit nicht anders angegeben.
2
*
WST
4x1,5
mit
WST
Option AP
b
2
Netz
*
3x1,5
3x1,5
WRS
**
W
R
4x1,5
**
Klemmleiste
Option AP
z
a
N
p
z
a
p
C
z
a
P
z
a
P
Alle 230 V~ Klemmen sind doppelt vorhanden. Sie dienen zur Parallelschaltung
***
mehrerer WST und werden dort wieder auf gleichnamige Klemmen aufgelegt.
Die WST einer Gruppe werden durch die selben Lüftungstaster betätigt.
4x1,5
4x1,5
**
**
L
L
N
N
p
PE
p
NO
C
NC NO C
Schliesserkontakt der
Wind- und Regen-
steuerung
WRS
WST-APaA11.sch
Ver. 1/20 Mo
A -
1
19. Mrz. 2020
