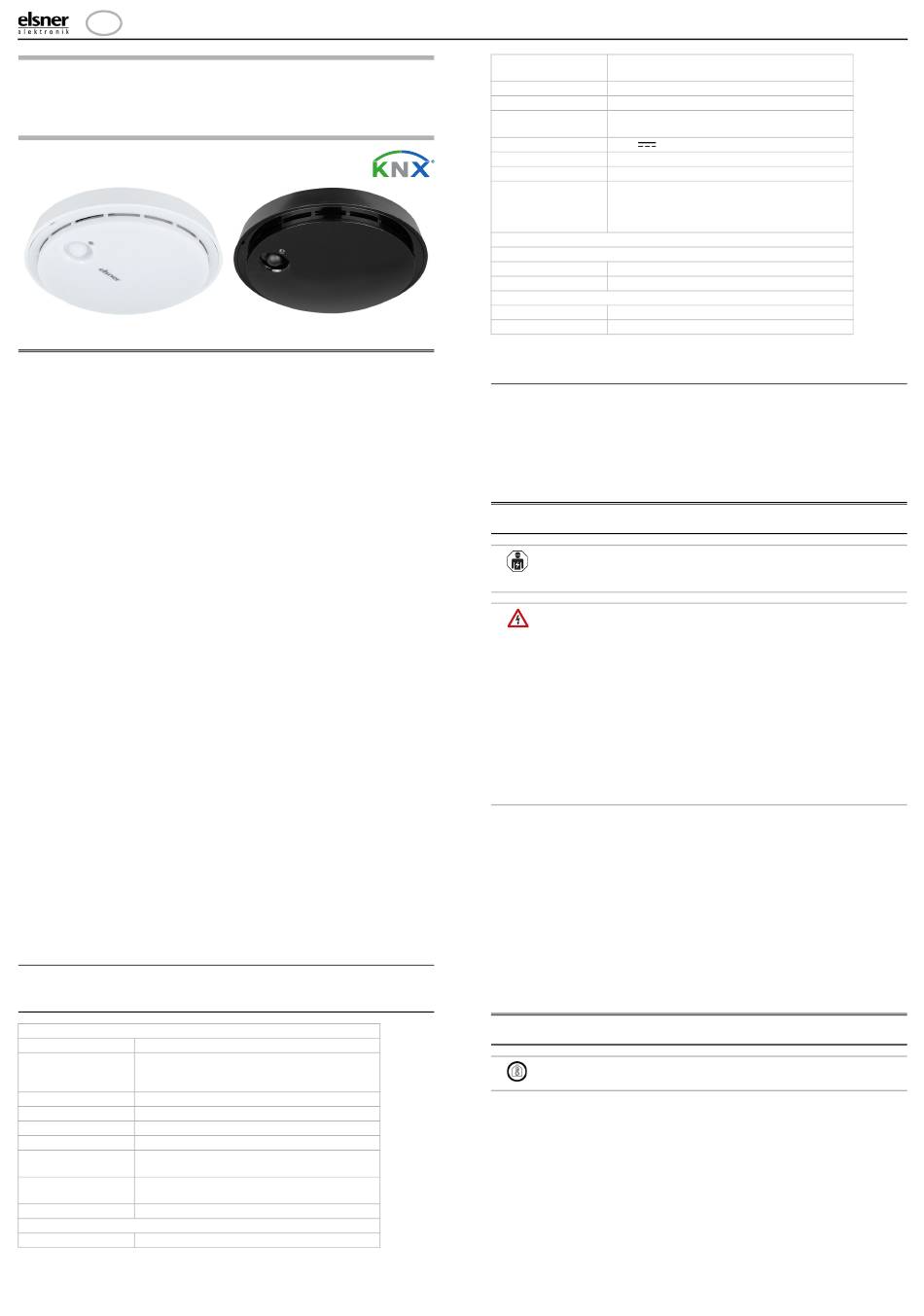

elsner elektronik Sewi KNX TH Technische Daten Und Installationshinweise

D
Sewi KNX TH
Innenraum-Kombisensor
Technische Daten und Installationshinweise
Artikelnummern 70393 (Weiß), 70693 (Tiefschwarz)
1. Beschreibung
Der Innenraumsensor Sewi KNX TH für das KNX-Bussystem misst die Tempera-
tur und die Luftfeuchtigkeit und berechnet den Taupunkt. Über den Bus kann der In-
nenraumsensor externe Werte von Temperatur und Feuchtigkeit empfangen und
mit den eigenen Daten zu Gesamtwerten (Mischwerte, z. B. Raumdurchschnitt) wei-
terverarbeiten.
Alle Messwerte können zur Steuerung grenzwertabhängiger Schaltausgänge ver-
wendet werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zu-
stände verknüpfen. Multifunktions-Module verändern Eingangsdaten bei Bedarf
durch Berechnungen, Abfrage einer Bedingung oder Wandlung des Datenpunkt-
typs. Zusätzlich kann ein integrierter Stellgrößenvergleicher Werte, die über Kom-
munikationsobjekte empfangen wurden, vergleichen und ausgeben.
Integrierte PI-Regler steuern eine Lüftung (nach Luftfeuchtigkeit) und eine Heizung/
Kühlung (nach Temperatur). Der Sewi KNX TH kann eine Warnung an den Bus aus-
geben, sobald das Behaglichkeitsfeld nach DIN 1946 verlassen wird.
Funktionen:
• Messung der Temperatur und Luftfeuchtigkeit (relativ, absolut),
jeweils mit Mischwertberechnung. Der Anteil von internem Messwert und
externem Wert ist prozentual einstellbar
• Bus-Meldung, ob sich die Werte von Temperatur und Luftfeuchtigkeit
innerhalb des Behaglichkeitsfeldes befinden (DIN 1946). Berechnung des
Taupunkts
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• PI-Regler für Lüftung nach Feuchtigkeit: Entlüften/Belüften (einstufig) oder
Entlüften (ein- oder zweistufig)
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 8 Multifunktions-Module (Berechner) zur Veränderung von Eingangsdaten
durch Berechnungen, durch Abfrage einer Bedingung oder durch Wandlung
des Datenpunkttyps
• 4 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
• Sommerkompensation für Kühlungen. Über eine Kennlinie wird die
Solltemperatur im Raum an die Außentemperatur angepasst und der
minimale und maximale Wert der Solltemperatur festgelegt
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Kombisensor
1.1. Technische Daten
Allgemein:
Gehäuse Kunststoff
Farben • Weiß ähnlich Signalweiß RAL 9003 (Sockel)/
Grauweiß RAL 9002 (Deckel)
• Tiefschwarz RAL 9005
Montage Aufputz, Wand- oder Deckenmontage
Maße × H ca. 105 mm × ca. 32 mm
Ø
Schutzgrad IP 30
Gewicht ca. 45 g
Umgebungstempera- -25...+80°C
tur
Umgebungsluft- 5...95% rF, nicht kondensierend
feuchtigkeit
Lagertemperatur -30...+85°C
KNX-Bus:
KNX-Medium TP1-256
Innenraumsensor Sewi KNX TH • Stand: 25.01.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Innenraumsensor Sewi KNX TH
Konfigurationsmo-
dus
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
Nennspannung KNX
Stromaufnahme KNX
Anschluss
Dauer nach Busspan-
nungswiederkehr bis
Daten empfangen
werden
Sensoren:
Temperatursensor:
Messbereich
Auflösung
Feuchtigkeitssensor:
Messbereich
Auflösung
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.1.1. Genauigkeit der Messung
Messwertabweichungen durch Störquellen (siehe Kapitel Montageort) müssen in
der ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu errei-
chen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert, sodass der ange-
zeigte/ausgegebene Innentemperaturmesswert stimmt.
2.
2.1. Allgemeine Hinweise zur Installation
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
3.
3.1. Montageort und Vorbereitung
Der Innenraumsensor Sewi KNX TH wird auf Putz an Wand oder Decke instal-
liert.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse von
Temperatur und Feuchtigkeit möglichst wenig von äußeren Einflüssen ver-
fälscht werden. Mögliche Störquellen sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Zugluft aus Rohren, die von anderen Räumen oder dem Außenbereich zum
Sensor führen
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen und Leerrohre, die aus einem kälteren oder wärmeren
Bereich zum Sensor führen
S-Mode
max. 2000
max. 2000
291
30 V SELV
max. 10 mA
KNX-Steckklemmen
ca. 5 Sekunden
-25°C ... +80°C
0,1°C
0% rF ... 100% rF
0,1% rF
Sicherheits- und Gebrauchshinweise
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Bei der Planung und Errichtung von elektrischen Anlagen die
geltenden Richtlinien, Vorschriften und Bestimmungen des
jeweiligen Landes beachten.
• Sicherstellen, dass das Gerät bzw. die Anlage freigeschaltet
werden kann. Bei der Montage alle Leitungen spannungslos
schalten und Sicherheitsvorkehrungen gegen unbeabsichtigtes
Einschalten treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Installation
Nur in trockenen Innenräumen installieren und betreiben!
Betauung vermeiden.
1
DBEEA5019
