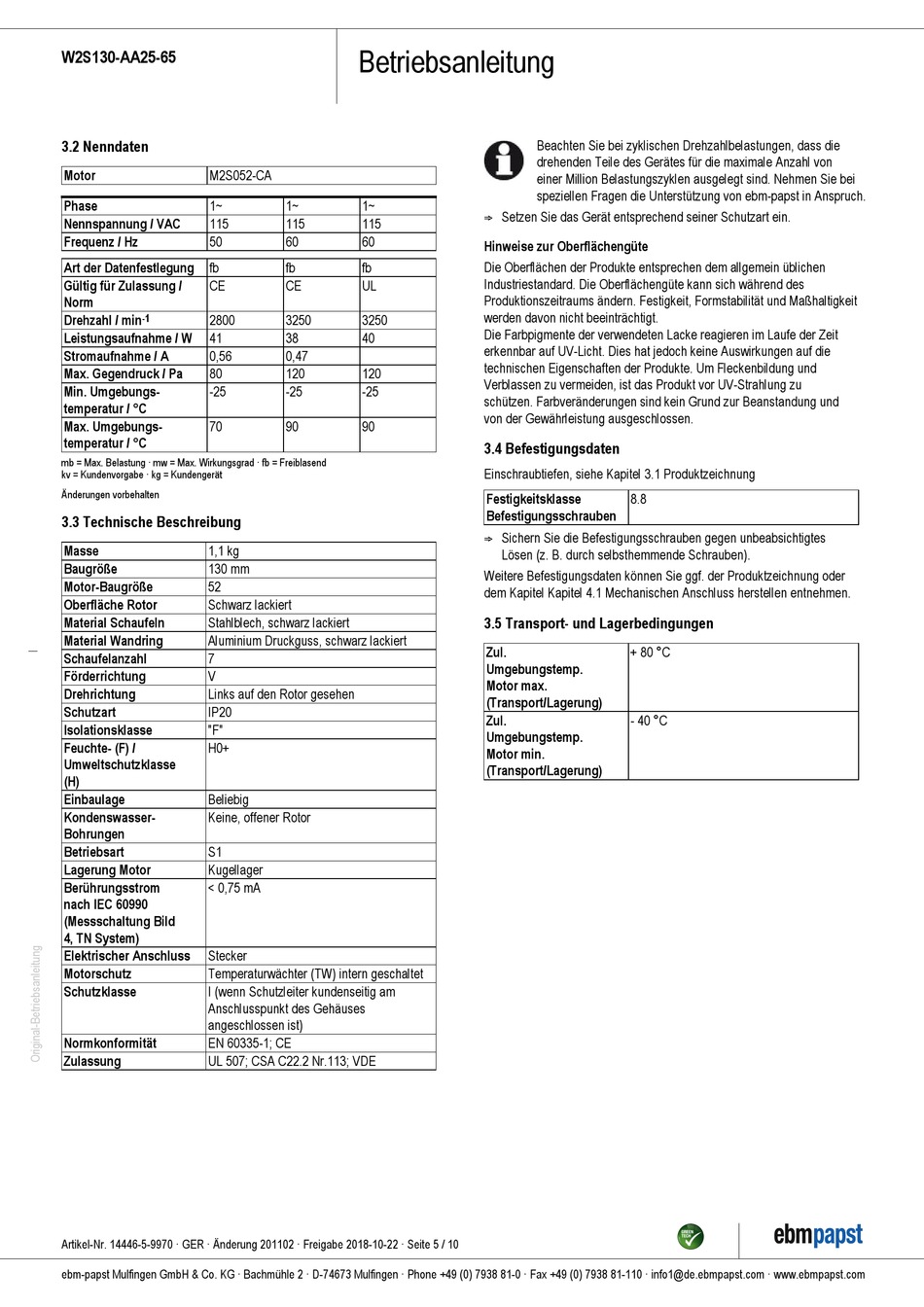

W2S130-AA25-65
3.2 Nenndaten
Motor
M2S052-CA
Phase
1~
Nennspannung / VAC
115
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
2800
Leistungsaufnahme / W
41
Stromaufnahme / A
0,56
Max. Gegendruck / Pa
80
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
70
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Technische Beschreibung
Masse
1,1 kg
Baugröße
130 mm
Motor-Baugröße
52
Oberfläche Rotor
Schwarz lackiert
Material Schaufeln
Stahlblech, schwarz lackiert
Material Wandring
Aluminium Druckguss, schwarz lackiert
Schaufelanzahl
7
Förderrichtung
V
Drehrichtung
Links auf den Rotor gesehen
Schutzart
IP20
Isolationsklasse
"F"
Feuchte- (F) /
H0+
Umweltschutzklasse
(H)
Einbaulage
Beliebig
Kondenswasser-
Keine, offener Rotor
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Stecker
Motorschutz
Temperaturwächter (TW) intern geschaltet
Schutzklasse
I (wenn Schutzleiter kundenseitig am
Anschlusspunkt des Gehäuses
angeschlossen ist)
Normkonformität
EN 60335-1; CE
Zulassung
UL 507; CSA C22.2 Nr.113; VDE
Artikel-Nr. 14446-5-9970 · GER · Änderung 201102 · Freigabe 2018-10-22 · Seite 5 / 10
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
1~
1~
115
115
60
60
fb
fb
CE
UL
3250
3250
38
40
0,47
120
120
-25
-25
90
90
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
3.4 Befestigungsdaten
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
Festigkeitsklasse
8.8
Befestigungsschrauben
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
3.5 Transport- und Lagerbedingungen
Zul.
+ 80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
- 40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
