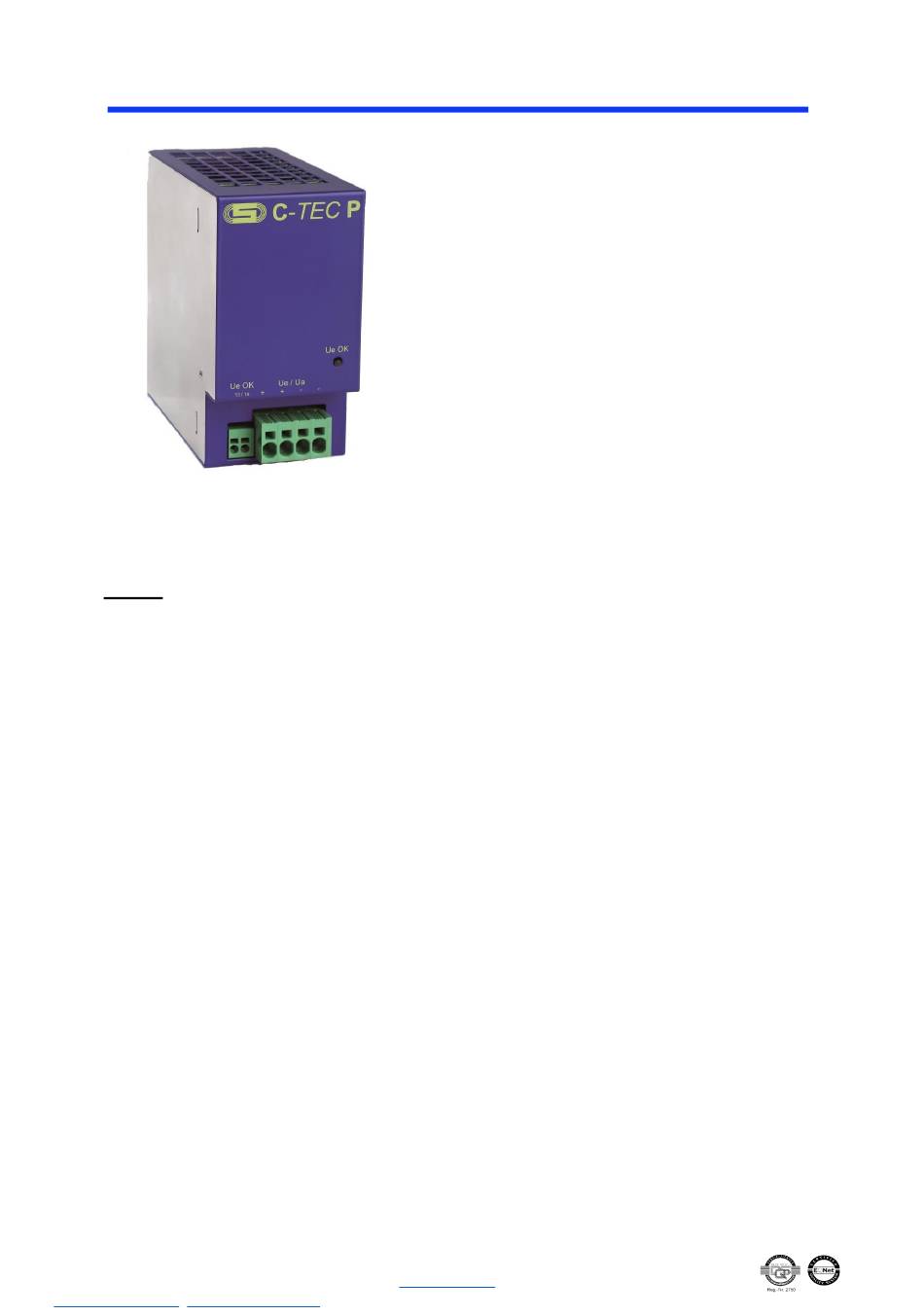

C-TEC 2425 P
Originalsprache: Deutsch
Inhalt
1
1.1
Allgemeine Sicherheitshinweise .................................................................................................. 2
1.2
Kurzbeschreibung ........................................................................................................................ 3
2
2.1
Montage ....................................................................................................................................... 4
2.2
Anschluss .................................................................................................................................... 5
2.3
Prinzip Schaltbild ......................................................................................................................... 6
3
3.1
Netzbetrieb .................................................................................................................................. 7
3.2
Pufferbetrieb ................................................................................................................................ 8
4
5
6
7
8
Vertrieb / Distribution:
ATECO EDV GmbH, Assar-Gabrielsson-Str. 1, D-63128 Dietzenbach
FON: +49-6074-812220, Fax: +49-6074-812230, Mail:
http://www.ateco.de,
http://www.dc-ups.de
Betriebsanleitung
NCPA1301G10001
info@ateco.de,
(C-TEC 2425 P)
Seite
2
4
7
9
9
10
11
12
