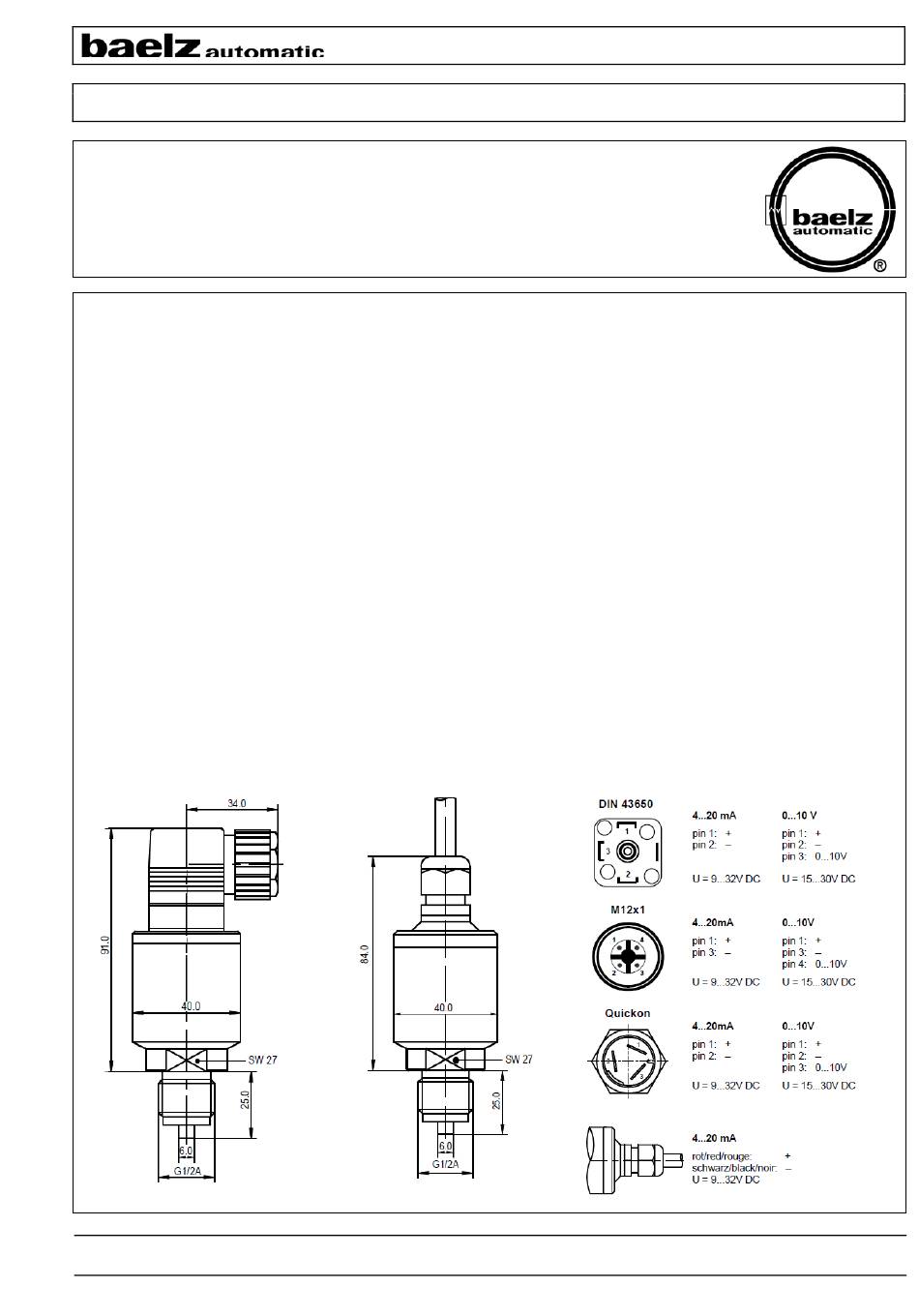

Baelz Automatic 828-N Betriebsanleitung

Betriebsanleitung
Zweileiter-Druckmeßumformer
baelz 828-N
Allgemeines
Der Drucksensor baelz 828-N dient zur Erfassung des Überdruckes von flüssigen und
gasförmigen Medien, sowie zur Umwandlung des Druckwertes in ein 4...20mA Stromsignal.
Hauptanwendungsgebiete sind der Einsatz als Druckregelfühler in Verbindung mit den
Bälz Mikroprozessorreglern.(z.B. bei Dampferzeugern, Entgasern etc.)
Montage
Die Funktion und Meßgenauigkeit des Sensors ist unabhängig von der Einbaulage.
Bei Mediumstemperaturen oberhalb 120.C ist eine Wasservorlage vorzusehen.
Wir empfehlen den Einsatz passender Manometerrohre mit Spannmuffe nach DIN 16283:
baelz 70701 in Trompetenform oder baelz 70702 in U Form.
Die Abdichtung des baelz 828-N zur Spannmuffe erfolgt durch einen Kupferdichtungsring
baelz 70703-R112" (Bestell-Nr.:70703-003)
Einsatzbedingungen
Umgebungstemperatur:
Lagertemperatur:
Messstofftemperatur:
Sicherheitshinweise
Der Drucktransmitter dient der Absolut- und Überdruckmessung von Gasen, Dämpfen und Flüssigkeiten.
Bei unsachgemäßem Einsatz können Gefahren von ihm ausgehen. Das Gerät darf nur von qualifiziertem
und autorisiertem Fachpersonal unter strenger Beachtung dieser Betriebsanleitung, der einschlägigen
Normen, der gesetzlichen Vorschriften und der Zulassungen (je nach Anwendung) eingebaut,
angeschlossen, in Betrieb genommen und gewartet werden.
T e c h n i s c h e Ä n d e r u n g e n v o r b e h a l t e n
W . B ä l z & S o h n G m b H & C o .
T e l e p h o n e + 4 9 ( 0 ) 7 1 3 1 1 5 0 0 0
-25...80 °C
-40...85 °C
-40...100 °C (125 °C < 0,5h)
K o e p f f s t r a s s e 5
T e l e f a x + 4 9 ( 0 ) 7 1 3 1 1 5 0 0 2 1
baelz 828-N
U r h e b e r s c h u t z D I N 3 4 b e a c h t e n
7 4 0 7 6 H e i l b r o n n
w w w . b a e l z . d e m a i l @ b a e l z . d e
Seite 1/2
G e r m a n y
