Inhaltszusammenfassung für SCD MINI V7

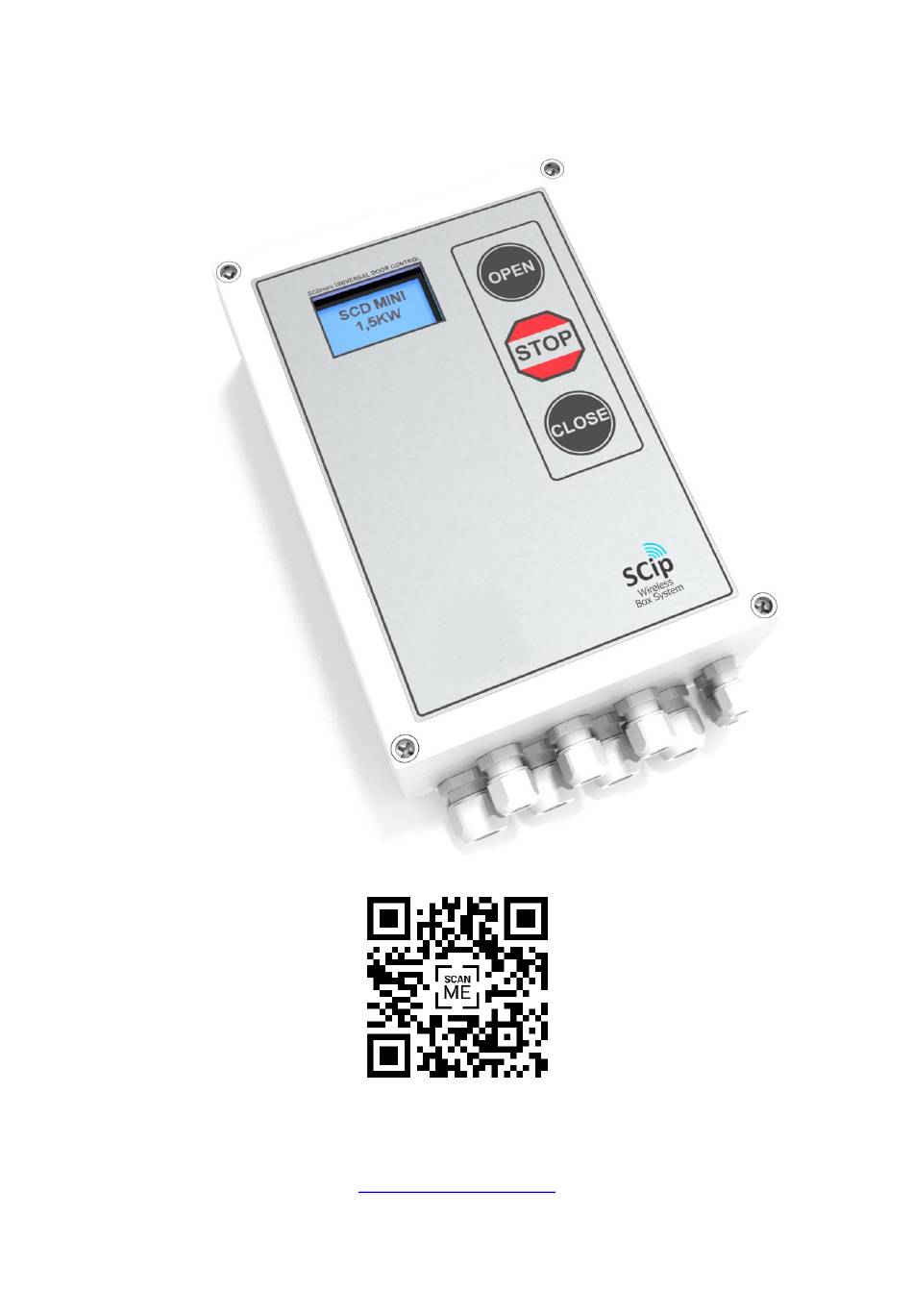

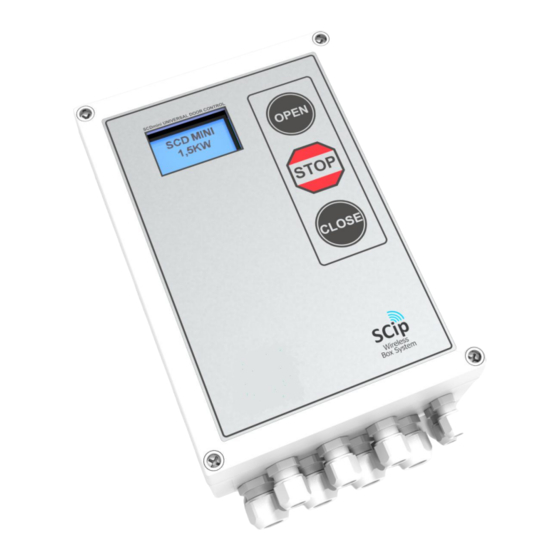

- Seite 1 SCD M RAFIKDISPLAY NIVERSELLE ÜRSTEUERUNG ENUTZERHANDBUCH SCD mini V7 Standardbenutzerhandbuch V1.1.2 WWW.DOORCONTROL.EU...
-
Seite 2: Inhaltsverzeichnis
ICHERHEITSHINWEISE ICHERHEITSHINWEISE FORTSETZUNG ICHERHEITSHINWEISE FORTSETZUNG TEUERUNGSÜBERSICHT Grundverdrahtung ETZANSCHLUSS OTORANSCHLUSS CHALTLEISTEN ICHTVORHÄNGE OTOZELLEN ONTROLLSIGNALE OLIENKNOPF Einschaltsequenz Menüsystem AUPTMENÜ AVIGATION ASTENFUNKTIONALITÄT UGRIFFSEBENE ERTE UND UNKTIONEN Menübeschreibung TARTBILDSCHIRM ETRIEBSMELDUNGEN XPRESSMENÜ AUPTMENÜ YSTEMSTATUS IMITSETUP ETRIEBSARTEN YSTEMSETUP IMER IMERFUNKTIONEN USGÄNGE SCD mini V7 Standardbenutzerhandbuch V1.1.2... - Seite 3 INHALTS Doorcontrol.eu VERZEICHNIS USGANGSFUNKTIONEN ICHERUNGSVORRICHTUNG CHALTL XXXXX OTOZELLTYPEN Schnelleinrichtung Spezifikationen RODUKTKENNZEICHNUNG ODELIDENTIFIZIERUNG ECHNISCHE PEZIFIKATIONEN Anhang EHLERBEHEBUNG EPARATUR UND NTSORGUNG Ä NDERUNGSPROTOKOLL SCD mini V7 Standardbenutzerhandbuch V1.1.2...
-
Seite 4: Einführung
Kinder dürfen nicht mit der Steuerung spielen. • Die Steuerung darf nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder anderen ungeschulten Personen verwendet werden, es sei denn, sie wurden darin unterwiesen oder werden dabei beaufsichtigt. SCD mini V7 Standardbenutzerhandbuch V1.1.2... - Seite 5 Verwenden Sie zur Reparatur der Anlage nur Originalersatzteile. • Wenn das Anschlusskabel beschädigt ist, muss es vom Hersteller oder einer qualifizierten Person ausgetauscht werden. • Während der Reparatur und Wartung der Anlage muss der Netzstecker gezogen sein. SCD mini V7 Standardbenutzerhandbuch V1.1.2...
- Seite 6 Endbenutzer über die Verwendung der Tür/des Tors informieren/beraten. • Mechanische Kräfte müssen überprüft/eingestellt werden, damit sie den einschlägigen Normen entsprechen. Dies ist das ursprünglich in Englisch verfasste Handbuch, alle anderen Exemplare werden hiervon übersetzt. SCD mini V7 Standardbenutzerhandbuch V1.1.2...
-
Seite 7: Steuerungsübersicht
EINFÜHRUNG Doorcontrol.eu TEUERUNGSÜBERSICHT MEMBRAN DRUCKTASTENVERBINDUNGEN (SCip Protokoll) OPTO RANDANSCHLÜSSE ABSOLUTE ENCODER- ANSCHLÜSSE Terminal MEMBRAN DRUCKTASTEN- VERBINDUNGEN PROGRAMMIERBARE RELAIS NETZ- MOTORAN- ANSCHLÜSSE SCHLÜSSE BREMSRELAIS ENCODER- ANSCHLÜSSE SCHALTLEISTEN- ANSCHLÜSSE INTEGRIERTE R FOTOZELLEN- PROGRAMMIERBARE VERSTÄRKER EINGÄNGE SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 8: Grundverdrahtung
Stellen Sie sicher, dass die Schirmung des Motorkabels sowohl an der Steuerung als auch an der Motorseite ordnungsgemäß angeschlossen ist. • Trennen oder beschädigen Sie das Kabel auf keinste Weise. Das Kabel muss über die gesamte Länge einteilig sein und alle Verbindungen müssen ungebrochen sein. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 9: Schaltleisten
BASIC Doorcontrol.eu VERKABELUNG CHALTLEISTEN WICHTIG Es ist erforderlich, dass mit dem SCD Mini Schaltleisten verwendet werden. Diese Schaltleiste sollte EN 12978 entsprechen. Verwenden Sie nur die dedizierten Schaltleisteneingänge an den Klemmen 1 und 27. EITFÄHIGES Verbinden Sie die Vorderkante mit Klemme 1 und 2. Der Abschlusswiderstand muss 8K2 Ohm betragen. -
Seite 10: Empfänger
Typ NPN NC kompatibel. Dieser muss wie unten dargestellt NC-Schaltausgang, wie beispielsweise einem an 0V, REC (Eingang) und 24 V angeschlossen werden. Relaiskontakt, kompatibel. Dies muss zwischen 0 V und dem REC-Eingang angeschlossen werden (siehe Abbildung unten). SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 11: Kontrollsignale
Personen bedient werden kann, die sich in der Tür befinden. Liste der konfigurierbaren Eingänge: Terminal: Standardfunktion: Encodereingang A Encodereingang B Motor stopp Fotozelle NPN Öffnen Schließen Halb Flip / Flop Stopp Gemeinsam (+24 V) * Reserviert bei Verwendung einiger Encodertypen. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 12: Folienknopf
BASIC Doorcontrol.eu VERKABELUNG OLIENKNÖPFE SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 13: Einschaltsequenz
Wenn die Stromversorgung eingeschaltet ist, zeigt das Display die Modellinformationen an, d. H. Leistung, Nennspannung, Seriennummer, Softwareversion und aktives Profil. Wenn Funkmodule Typ / Leistungsbereich / installiert sind, werden Netz diese während der Startsequenz erkannt und angezeigt. Seriennummer Firmware-Version Aktives Türprofil SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 14: Hauptmenü
Drücken Sie kurz die Taste MENU / ENTER, um das Menü aufzurufen. Mit den Tasten DOWN / AB können Sie nun im Menü navigieren. Drücken Sie kurz auf MENU / ENTER, um das ausgewählte Untermenü aufzurufen. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 15: Navigation
Menü über externe Tasten bedient wird. Jetzt ist Stopp gleich MENU / ENTER und UP ist AUF und DOWN ist AB. Wird es 30 Sekunden lang nicht benutzt, kehrt es automatisch zum normalen Tastenbetrieb zurück. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 16: Werte Und Funktionen
Speichern Sie anschließend den Wert durch kurzes Drücken von MENU / ENTER. Der invertierte Text zeigt die aktuelle Auswahl an. Wenn MENU / ENTER gedrückt wird, wird das Kontrollkästchen daneben aktiviert, um die Änderung zu markieren. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 17: Menübeschreibung
PART 1 Die Tür befindet sich in der "Halboffenen Position 1" PART 2 Die Tür befindet sich in der "Halboffenen Position 2" BREAK Die Tür befindet sich im Ausbruchmodus. Ausbruch zurücksetzen, um zum normalen Betrieb zurückzukehren. SCD mini V7 Standardbenutzerhandbuch V1.1.2... -
Seite 18: Spezifikationen
In diesem Menü wird die Steuerung im Totmannmodus betrieben, der mit den Tasten UP und DOWN gesteuert werden kann. Dead man Move Alle angeschlossenen Sicherheitseingänge werden ignoriert, um eine uneingeschränkte Bewegung der Tür zu ermöglichen. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... - Seite 19 Steuerung verhält sich so, als ob die Stromversorgung aus- und wieder eingeschaltet wurde. Wird verwendet, um die Steuerung zum Aktualisieren der Firmware in den Bootmodus zu versetzen. (Das Gleiche wie Update Firmw. gedrückt halten der AUF-Taste bei eingeschalteter Stromversorgung) SCD mini V7 Rev. E Standard HW Anleitung V1.1.2...
-
Seite 20: Hauptmenü
Zeigt den aktuellen Status der Schaltleisten an Schneller Überblick über die digitalen Eingänge der Steuerung. Inputs Das Kästchen ist markiert, wenn der Eingang aktiv ist. Nützliches Tool zur Diagnose von externen Verbindungsfehlern. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 21: Limitsetup
Speichern Sie die Position, indem Sie die MENU / ENTER-Taste drücken, Open Part 2 wenn Sie fertig sind. Rev Edge OFF Das Display zeigt "gespeichert" und kehrt zum vorherigen Menü zurück. Photocell OFF SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 22: Betriebsarten
Motorbezogene Einstellungen vornehmen Door Speeds Richten Sie die Türgeschwindigkeiten in den verschiedenen Zuständen ein Ramps Einrichten der Türrampen - Beschleunigung / Verzögerung Specials Spezielle Individualfunktionen - Fahrassistent / Delta Slip System Systemeinstellungen SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 23: Timer
Delayed Door Closed Schließung verzögert, wenn sie ausgelaufen ist. Öffnet die Tür automatisch, wenn die Tür vollständig geschlossen und der Timer Auto Open Timer abgelaufen ist. Wird für den Zyklustest verwendet. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 24: Ausgänge
Aktiv für 1 Sekunde, wenn die Tür "voll geöffnet" ist. 1 sec pulse Clo Aktiv für 1 Sekunde, wenn die Tür "vollständig geschlossen" ist. 1 sec Active Aktiv für 1 Sekunde, wenn ein offener Eingang aktiviert wird. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 25: Sicherungsvorrichtung
Der integrierte Optoverstärker wird bei Auswahl des Systems verwendet. D.O.T. Siehe Abschnitt D.O.T.-System zum Verbinden. NPN NC-Typ Fotozelle wird verwendet. NPN NC Siehe Abschnitt NPN NC / Schaltertyp für den Anschluss. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 26: Schnelleinrichtung
Die Berechnungen wird der wurden nun Fehlercode E17 gespeichert. angezeigt. Die Limits werden Der Betriebsmodus ist zurückgesetzt. auf "Auto" eingestellt Gehen Sie zu Schritt 1 und versuchen Sie es erneut. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 27: Spezifikationen
Steuerungsnummer der Steuerung, die Seriennummer, den Test am Werkstermin und die relevanten elektrischen / Umgebungsspezifikationen. ODELIDENTIFIZIERUNG Netz- Brems- I aus Netzeingang filter Chopper SCD mini 750G-120 SCD mini 750G SCD mini 1500G SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 28: Technische Spezifikationen
19, 20, 21 Fotozelle / Lichtvorhangseingang Cat 2 / P.L. d Nothalt Kommunikationen: RS485 CH1 RS485 Kommunikation. Abgeschlossen mit 120 Ohm RS485 Kommunikation für Encoder-Kommunikation Abgeschlossen 30, 31 (RS485 CH2) mit 120 Ohm SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... -
Seite 29: Anhang
/ falschen Position aktiviert. oder bei Verwendung von Endschaltern ist der Vor- Zu-Endschalter offen. Laufzeit überschritten. Überprüfen Sie die Einstellung für die Laufzeit Der Schaltleistentest ist fehlgeschlagen. Überprüfen Sie die Verbindungen zur Schaltleiste. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2... - Seite 30 ERVICE Alle Sicherheitsfunktionen müssen mindestens 2 Mal im Jahr gemäß der Vorschrift geprüft werden. Dies muss erfolgen, damit jede Sicherheitsfotozelle, Schaltleiste und jeder Lichtvorhang auf ihre Funktionalität überprüft werden. SCD mini V7 Rev. E Standard HW Anleitung V1.1.2...
-
Seite 31: Reparatur Und Entsorgung
V1.0.6 Verschiedene Aktualisierungen 10-03-2016 V1.0.7 Abschnitt Endschalter aktualisiert 14-03-2016 V1.0.8 Steuersignalabschnitt 15-04-2016 V1.0.9 Cedes Lichtvorhanganschlüsse hinzugefügt 13-05-2016 V1.1.0 Cedes Lichtvorhanganschlüsse aktualisiert 07-06-2016 V1.1.1 Endschalter Update 09-09-2016 V1.1.2 Allgemeines Update 08-12-2016 SCD mini V7 Rev. E Standard HW Anleitung V1.1.2...
