NAD C 298 Bedienungsanleitung Seite 6

Stereo-leistungsverstärker
Inhaltsverzeichnis

Werbung

BEDIENELEMENTE

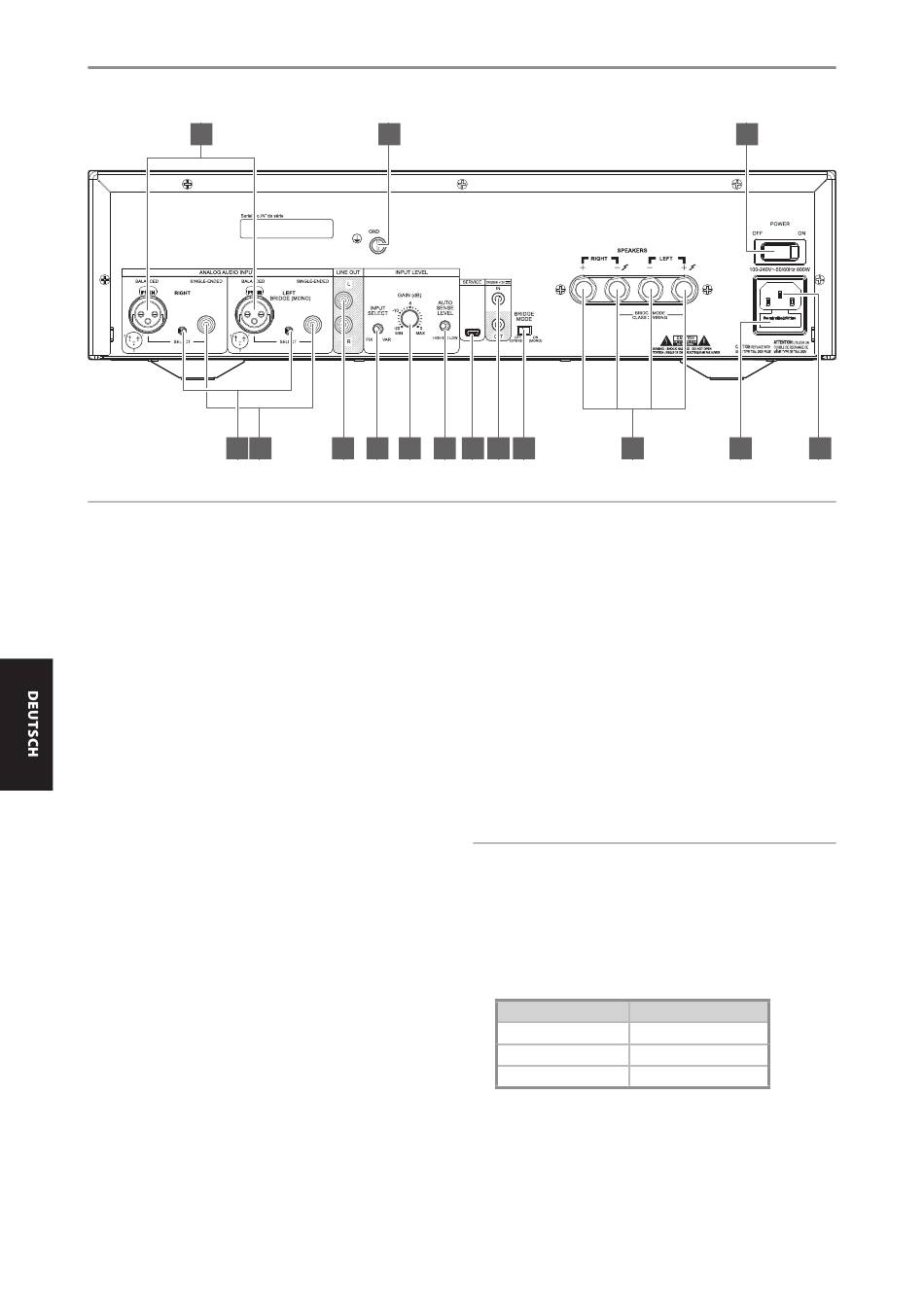

RÜCKSEITE
1
2
3
ACHTUNG!
Vergewissern Sie sich bitte, dass der C 298 ausgeschaltet oder vom Stromnetz getrennt ist, bevor Sie irgendwelche Anschlüsse vornehmen. Außerdem wird
empfohlen, beim Verbinden oder Trennen von Signal- oder Netzverbindungen alle anderen Komponenten vom Netz auszuschalten oder zu trennen.
1 BALANCED (SYMMETRISCH)
An diese Eingänge können Sie XLR-Audioquellen anschließen.
Stellen Sie sicher, dass die korrekten Anschlussstiftkonfigurationen
befolgt werden – Pin 1: Masse, Pin 2: Positiv (Signal live) und Pin 3:
Negativ (Signalrückleiter).
2 SELECT (AUSWAHL)
Verwenden Sie den Schalter SELECT, um auszuwählen, welcher
Audioeingang die aktive Quelle ist.
Wählen Sie den Audioeingang SINGLE ENDED (UNSYMMETRISCH),
indem Sie den Schalter SELECT nach rechts in Richtung des SINGLE
ENDED-Eingangs stellen.
Wählen Sie den Audioeingang BALANCED (SYMMETRISCH), indem
Sie den Schalter SELECT nach links in Richtung des BALANCED-
Eingangs stellen.
3 SINGLE-ENDED (UNSYMMETRISCH)
Verwenden Sie ein doppeltes RCA-zu-RCA-Kabel, um diese Buchsen
an den linken und rechten Analogausgang eines Vorverstärkers,
Prozessors oder beliebigen Geräts anzuschließen.
4 GROUND (MASSE)
Stellen Sie sicher, dass der C 298 an eine geerdete
Wechselstromsteckdose angeschlossen ist.
Falls eine separate Erdung erforderlich ist, verwenden Sie diesen
Anschluss zum Erden Ihres C 298. Ein Massedraht oder dergleichen
kann verwendet werden, um den C 298 an Masse über diesen
Masseanschluss zu verbinden. Ziehen Sie den Anschluss hinterher
fest, um das Kabel zu befestigen.
5 LINE OUT (LINE-AUSGANG)
Die Buchsen LINE OUT ermöglichen „Daisy-Chaining" - das
Verwenden von mehr als einem Verstärker, um Lautsprecher zum
selben Kanal hinzuzufügen.
Verwenden Sie ein Dual-RCA-Kabel, um LINE OUT mit dem
entsprechenden analogen Audioeingang kompatibler Geräte (wie
Verstärker, Receiver oder andere geeignete Geräte) zu verbinden.
6
4
5
6
7
8
9
10
6 INPUT SELECT (EINGANGSAUSWAHL)
Verwenden Sie den Schalter INPUT SELECT, um den
Audioausgangspegel zu verwalten.
FIX (FEST):Der Audioausgangspegel ist fest eingestellt. Der C 298
wird wie ein Basisverstärker mit Audioausgangspegel, der von
einem externen Gerät gesteuert wird.
VAR (VARIABEL): Der Audioausgangspegel kann mit dem
Reglerknopf INPUT LEVEL angepasst werden.
7 EINGANGSPEGEL
Wenn der Schalter INPUT SELECT auf VAR gestellt ist, kann der
Audioausgangspegel des C 298 mit dem Reglerknopf INPUT LEVEL
angepasst werden.
Drehen Sie im Uhrzeigersinn, um den Audioausgangspegel zu
erhöhen bzw. gegen den Uhrzeigersinn, um diesen zu verringern.
HINWEIS
INPUT LEVEL trimmt nur den Pegel und ist keine volle
Lautstärkeregelung.
8 AUTO SENSE LEVEL (AUTOMATISCHE PEGELERKENNUNG)
Die automatische Erkennungsfunktion schaltet den C 298 sofort
aus dem Standby-Modus in den Betriebsmodus, wenn er einen
bestimmten Eingangssignalpegel erkennt, der entweder auf die
Buchsen BALANCED oder SINGLE-ENDED angewendet wird. Es gibt
drei automatische Erkennungspegel:
EINSTELLUNG
Low (Niedrig)
Mid (Mittel)
High (Hoch)
Der automatische Auto Sense-Modus (Autom. Erkennung) kann durch
die folgenden Schritte aktiviert oder deaktiviert werden.
Auto Sense-Modus aktivieren
Halten Sie im Betriebsmodus die Standby-Taste auf der Vorderseite
10 - 15 Sekunden gedrückt, bis die Brückenmodusanzeige dreimal
aufleuchtet.
11
12
EINGANGSPEGEL
0,85 mV
1,7 mV
3,7 mV
13
© NAD C 298
14
15
