Inhaltszusammenfassung für ZIGBEE RGBWW

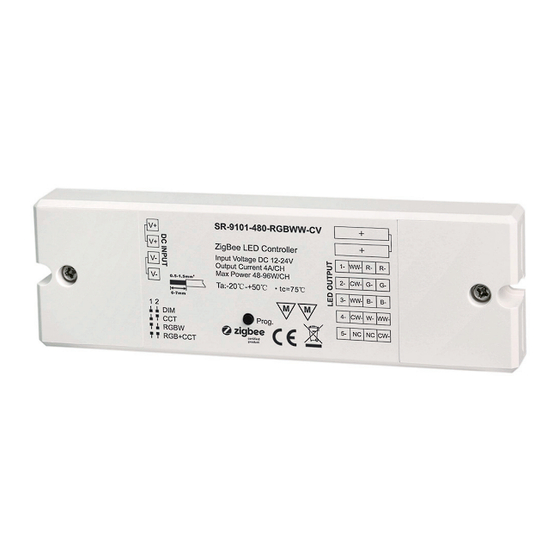

- Seite 1 RGBWW ZigBee Empfänger 4 in 1 universal ZigBee LED Kontroller basierend auf dem letzten ZigBee 3.0 Protokoll …. 5 Ausgänge mit max. 4A/Kanal 4 verschiedene Modi in einem Gerät => Single Color Dimmen, Tunable White, RGBW, RGB+Tunable White Unterstützt Find and Bin Mode...
-
Seite 2: Technische Daten
12-24VDC OUTPUT Output Current 5 x 4A Ouptu Power 5 x 48W –96W (Depends on output voltage) Rated Power max. 480W Dimming Interface ZigBee 3.0 0.1% - 100% Dimming Range CONTROL Dimming Methode PWM, 1.5kHz Dimming Curve Logarithmic Working Tempetrature -20°C - + 40°C... - Seite 3 -LED leuchtet wenn das Gerät am Strom ist und schaltet ab sobald der Empfänger 12-24VDC Speisung mit einem ZigBee Hub Verbunden ist. Die LED leuchtet ebenfalls wenn der das Gerät sonst programmiert wird (bspw. Netzwerk Verbindungen, TouchLink, Factory Reset) Dip Switch um den Modus zwischen Single Programm Knopf.
-
Seite 4: Anschlussdiagramm
Anschluss Diagramm... - Seite 5 Streifen blinkt 2- Methode 2: Trennen Sie das Gerät vom Strom und verbinden Sie es wieder. Wenn das Gerät nicht in einem ZigBee rät in ein ZigBee Netzwerk integriert ist das Gerät direkt nach dem einstecken im Verbindungsmodus. Es verbleiben 4.
- Seite 6 Fernbedienung / Panel näher als 10cm zum Gerät Info: Jedes Gerät kann mit maximal 20 ZigBee Green Power Fernbedienungen / Panels verbunden werden. Find and Bind Mode 1. Drücken Sie den Prog. Knopf 3-mal kurz nacheinander (oder trennen Sie das Geräte 3-mal vom Netz) um den Find and Zeit.
- Seite 7 Ein ZigBee Netzwerk ohne Hub / Koordinator erstellen 1.Drücken Sie den Prog. Knopf 4 Mal kurz hintereinander (oder trennen sie das Gerät 4 mal hintereinander vom Netz und 2. Setzten Sie eine andere Fernbedienung oder ein anderes Gerät in den Netzwerk Verbindungsmodus (Entnehmen Sie die- 3.
- Seite 8 Verbindung zu einer ZigBee TouchLink Fernbedienung trennen Überprüfen Sie, dass das Gerät in einem Netzwerk ist. Die Fernbedienung muss im selben Netzwerk integriert oder keinem anderen Netzwerk angeschlossen sein. 4. Die Bedieneinheit wird den er- folgreichen Vorgang anzeigen. Zu- sätzlich leuchtet das am Netzteil auf.
- Seite 9 0 x 0004: Groups 0 x 0005: Scenes 0 x 0006: On K 0 x 0008: Level Control 0 x 0300: Color Control OTA Geräte unterstützen Firmware Updates über OTA und erlangen neue Firmware vom ZigBee Kontroller oder Hub alle 10...
