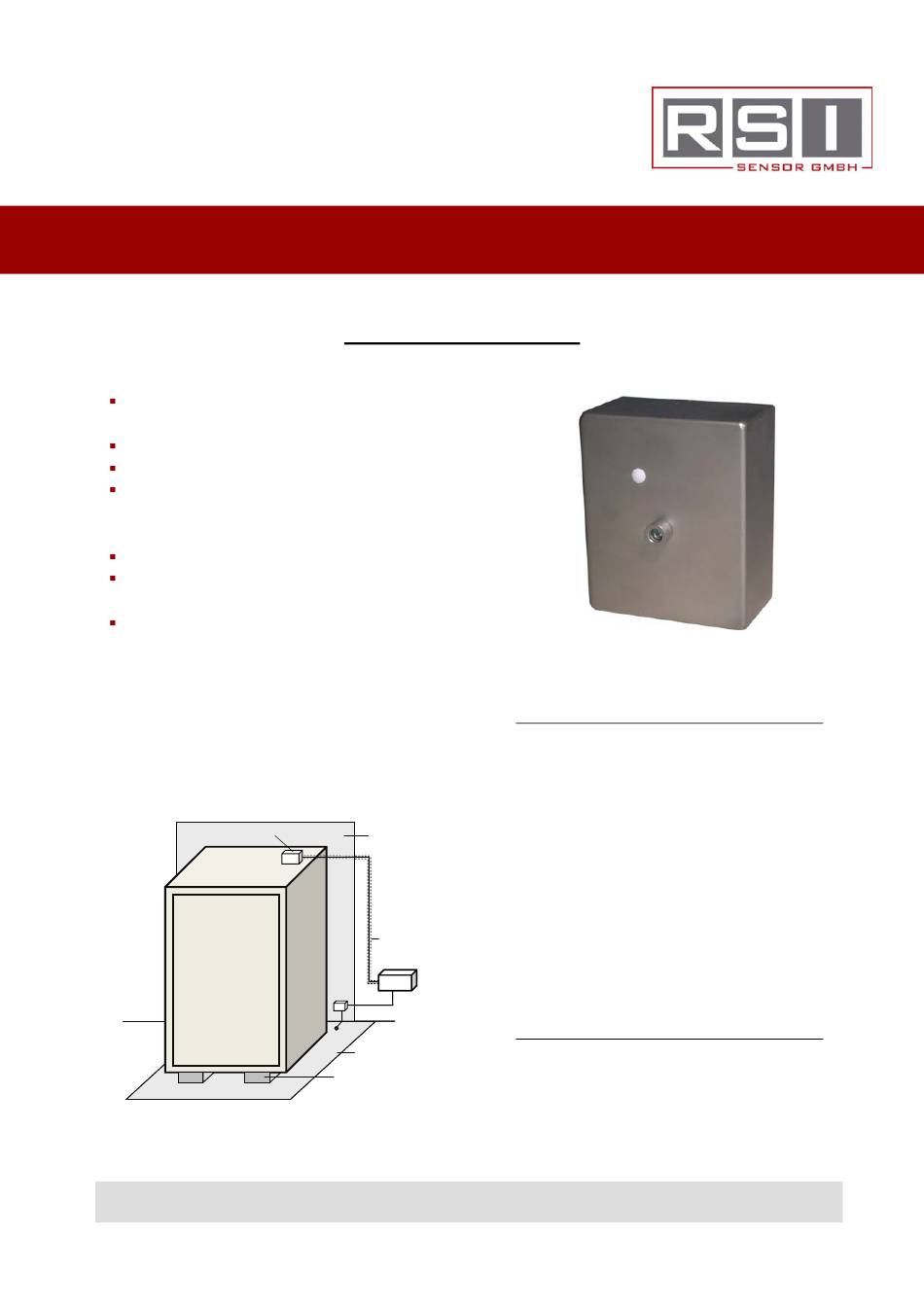

Cx‐1 kapazitiver Feldänderungsmelder
einstellbare kapazitive Lastbereiche
22,5nF / 3,5nF / 0,7nF
2 potentialfreie Linienkontakte
Empfindlichkeit in 31 Stufen einstellbar
Meldungsspeicherung während scharfer
Betriebsphase, LED‐Anzeige nach
Unscharfschaltung
Ein‐Mann‐Revision
resistent gegen Störstrahlung (elektrische
Beleuchtungsleitungen, kurze Störimpulse)
lieferbar in Aufputz‐ und Unterputzausführung
Der Cx‐1 kapazitive Feldänderungsmelder dient
zur Überwachung von Objekten mit
metallischer Oberfläche, z.B. Tresoren und
Stahlschränken.
Ans chlus s dos e
Ans chlus s dos e
S tahls c hrank
S tahls c hrank
Sicherung von Tresoren
Abs chirmvlies
Abs chirmvlies
K oaxialkabel
K oaxialkabel
Cx-1
Cx-1
E rdpotential
E rdpotential
Abs chirmplatte
Abs chirmplatte
Is olator
Is olator
Funktionsprinzip
Das zu überwachende Objekt wird
isoliert aufgestellt. Der kapazitive
Melder erzeugt ein unsichtbares
Messfeld, bei Verletzung wird ein
Alarm ausgelöst.
Zusätzlich wird eine Auslösung
während des scharf geschalteten
Betriebs gespeichert und nach
Unscharfschaltung auf der LED
angezeigt.
Zertifikate und Zulassungen
VdS Klasse C/II Nr. G 110086
BSI
1
Werbung
Inhaltszusammenfassung für RSI Cx-1
- Seite 1 Zusätzlich wird eine Auslösung während des scharf geschalteten Betriebs gespeichert und nach K oaxialkabel K oaxialkabel Unscharfschaltung auf der LED S tahls c hrank S tahls c hrank angezeigt. Cx-1 Cx-1 E rdpotential E rdpotential Zertifikate und Zulassungen Abs chirmplatte Abs chirmplatte ...
- Seite 2 Inbetriebnahme Schirme werden mit der Erdungsschraube des Cx‐1 verbunden. Zwischen Nach der Montage des Gerätes wird die Erdungsschraube und PE‐Schiene muss eine Funktion „Selbstabgleich“ aktiviert und das Verbindung hergestellt sein, funktionell Gerät stellt sich automatisch ein. reicht hierfür der für den statischen Schutz Anschließend wird die im Fernmeldekabel befindliche blanke Auslöseempfindlichkeit überprüft bzw. Beidraht. angepasst. Für Prüfzwecke kann die Funktion Ein‐Mann‐Revision aktiviert Montagehinweise werden. Das unsichtbare Messfeld durchdringt auch Auslöseempfindlichkeit Wände. Steht das Objekt zu dicht an der Wand (>50cm), muss ein Abschirmvlies auf Der Überwachungsabstand ist in 31 Stufen die Wand aufgebracht und mit dem einstellbar. Bewährt hat sich eine Auslösung Erdanschluss des Cx‐1 verbunden werden. bei etwa 10cm. Das wird übergeprüft, Das Vlies kann wie eine Tapete verarbeitet indem mit der flachen Hand aus 60cm und oberflächenbehandelt werden. Entfernung und einer Geschwindigkeit von etwa 10cm / s eine Annäherung erfolgt. Der Tresor wird auf Isolatoren gestellt und mit dem Fußboden fest verschraubt. Die Arbeitsfrequenz ...
- Seite 3 Technische Daten Bestellinformation Versorgungsspannung … 12VDC +25% Artikel Bestellnr. Stromaufnahme …… ca. 20mA bei 12V Feldänderungsmelder Cx-1 zur Objektüberwachung (Tresor, RSI069-AP Empfindlichkeit ..... 31 Stufen Stahlschränke, ..) AP oder UP RSI069-UP Lastkapazität ....... 3 Bereiche 0,7 - 22,5nF Lieferbares Zubehör Arbeitsfrequenz ...
- Seite 4 RSI‐Sensor GmbH Telefon: +49 (0) 38750 / 20376 Am Kanal 6 +49 (0) 38750 / 20481 19294 Malliß Telefax: +49 (0) 38750 / 20020 Internet: www.rsi‐sensor.de e‐Mail: info@rsi‐sensor.de ...
