Monarch Track-It Bedienungsanleitung

TM
Track-It USB Blinder Datenlogger
TM
Der Track-It Datenlogger ist ein kompakter, extrem vielseitiger batteriebetriebener
Datenlogger, der bis zu 2 Datenkanäle aufzeichnen kann. Er verfügt über eine große
Vielfalt an Trigger- und Alarmoptionen sowie über verschiedene Input-Optionen. Er ist mit
einer eingebauten mehrfarbigen LED ausgestattet, so dass der Status vor Ort abgelesen
werden kann. Er funktioniert mit der Track-It
Programmieren, zum Hochladen von Daten sowie zum Anzeigen von Daten in Echtzeit (nur
in einigen Modes) direkt in einen USB-Port des PCs eingesteckt.

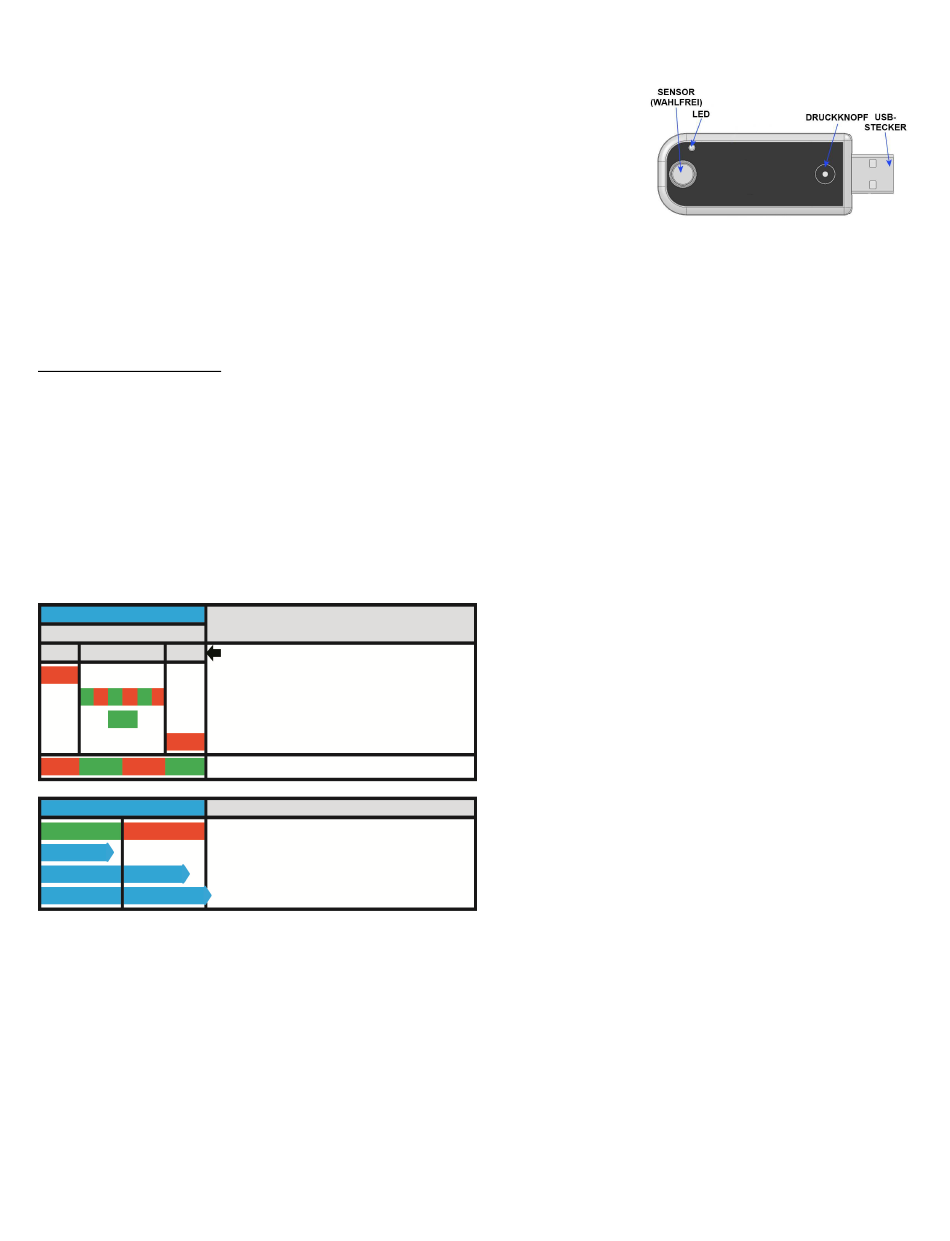

Druckknopf-/LED-Funktion:
Datenloggers zu ändern. Er kann zum Beispiel benutzt werden, um die Aufzeichnung nach Wunsch zu starten oder zu beenden. Diese
Funktion kann auch deaktiviert werden, um sicherzustellen, dass der Status des Datenloggers bis zum Anschluss an einen PC
unverändert bleibt.
UM DEN STATUS ZU ÜBERPRÜFEN
Kurz drücken und loslassen: Die LED blinkt auf unterschiedliche Arten, um den Status des Datenloggers anzuzeigen:
Die Blinksequenz ist wie folgt: Batteriestatus > Aufzeichnungsstatus > Alarmstatus
Ein langes rotes Blinken zu Beginn der Blinksequenz zeigt einen niedrigen Batteriestand an. (kein rotes Blinken = Batterie OK)
Ein langes rotes Blinken zu Ende der Blinksequenz zeigt einen Alarm an. (kein rotes Blinken = kein Alarm)
Langsames rot/grünes Blinken: Mit dem PC verbinden. Die Einheit ist NICHT eingestellt oder der Speicher ist voll.
UM DEN STATUS ZU ÄNDERN
Drücken Sie den Knopf und halten Sie ihn gedrückt, bis die LED durchgängig grün zu leuchten beginnt: Ändert den
Aufzeichnungsstatus ein/aus
Drücken Sie den Knopf und halten Sie ihn gedrückt, bis die LED durchgängig rot zu leuchten beginnt: Alarmanzeige zurücksetzen
Knopf gedrückt halten, bis die LED erlischt: Keine Veränderung
Die nachfolgende Tabelle fasst die Druckknopf-/LED-Funktion zusammen.
STATUS—Knopf drücken & loslassen
LED-Anzeigemuster
Batt. niedr. >>> Aufzeichnen >>> Alarm
Batteriestand niedrig - ein
Aufzeichnung oder Aufzeichnung getriggert - schnelles
GRÜNES/ROTES
Inaktiv/keine Aufzeichnung - ein langes
Alarm aufgetreten - ein langes
Alarm)
Nicht eingestellt oder Speicher voll - langsames
Blinken, an PC anschließen
Status ändern—Knopf drücken & gedrückt halten
LED-Anzeigemuster
Knopf loslassen, während LED
Loslassen
/ausschalten*
Loslassen
Knopf loslassen, während LED
Knopf loslassen, wenn LED ausgeht - keine Veränderung
Nach dem Erlöschen der LED loslassen
* HINWEIS: Funktion muss in der Software aktiviert sein
Analoge Eingabe:
TM
Die meisten Track-It Datenlogger verfügen über die Fähigkeit, bis zu 2 Kanäle an Analog-Inputs (4-20mA, 0-5Vdc etc.) unter
Verwendung externer Analogmodule, die an den USB-Anschluss angesteckt werden, zu messen. Diese können Sie bei Ihrem Händler
erwerben. Die Programmierung erfolgt mit Hilfe der Track-It
dem auf der CD enthaltenen Dokument Track-It Module Connections.
HINWEIS: Analoge Aufzeichnungen erfolgen über den USB-Anschluss. Wenn möglich (Knopf programmiert) STOPPEN SIE DIE
AUFZEICHNUNG, bevor Sie das Aufzeichnungsgerät an den PC anstecken, damit nicht die USB-Signale aufgezeichnet werden.
Ansonsten verwenden Sie die Schaltfläche "Aufzeichnung stoppen" unter dem Tab Geräte-Einstellungen in der Track-It
sobald das Gerät an den PC angesteckt ist.
TM
PC-Software. Die Einheit wird zum
Der Druckknopf kann verwendet werden, um den Status zu überprüfen oder um den Zustand des
STATUS
LED-Sequenz
ROTES Blinken (kein Rot, wenn Batterie OK)
Blinken
GRÜNES Blinken
ROTES Blinken (kein Rot, wenn kein
ROTES/GRÜNES
ERGEBNIS BEI LOSLASSEN DES KNOPFES
GRÜN - Aufzeichnungsmodus ein-
ROT - Alarmanzeige zurücksetzen*
TM
PC-Software. Weitere Informationen über Input-Anschlüsse finden Sie in
TM
Software,
