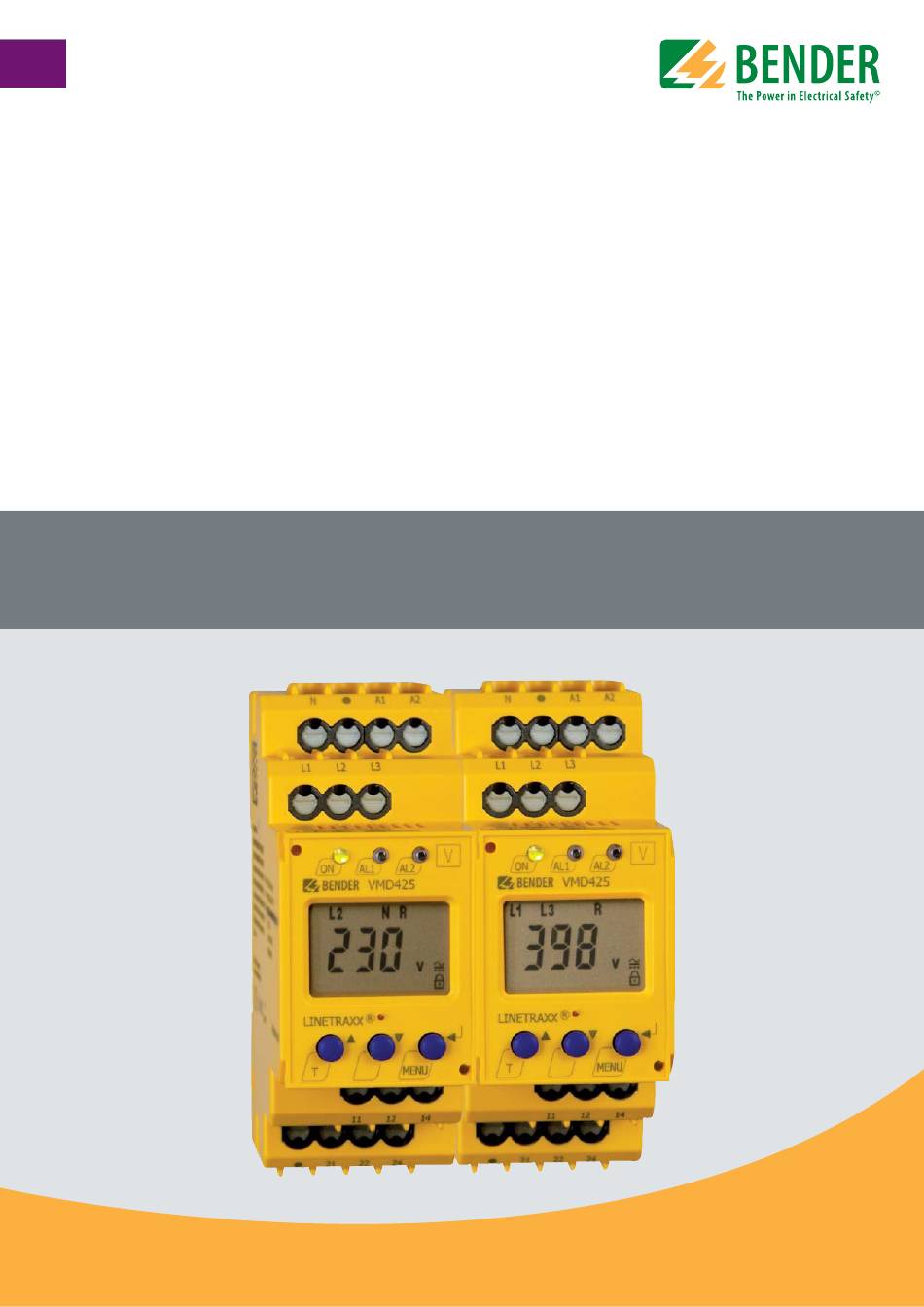

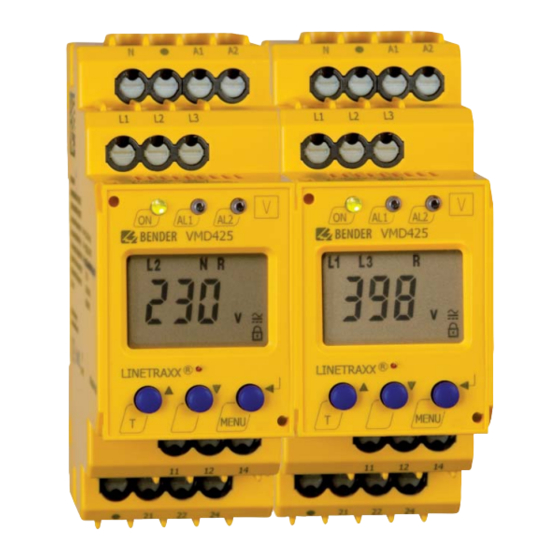

VMD4105 Dreiphasiges Spannungs- und Frequenzüberwachungsrelais für BHKWs, Wind-, Wasserkraft- und Photovoltaikanlagen nach VDE-AR-N 4105 Vorläufi ges Datenblatt Mit Sicherheit Spannung TDB301020de / 12.2011...
Seite 2
Netzentkopplung von Eigenerzeugungsanlagen > 30 kW (z. B. BHKWs, Wind-, Wasserkraft- und Photovoltaikanlagen) nach VDE-AR-N 4105 Pflicht. Die dreiphasigen Spannungs- und Frequenzüberwaschungsrelais der Serie VMD4105 haben die Aufgabe, Erzeugungsanlagen bei unzulässigen Spannung- und Frequenzwerten vom Netz zu trennen. Damit soll eine ungewollte Einspeisung der Erzeugungsanlage in einem vom übrigen Verteilungsnetz getrennten Teilnetz sowie die Speisung von Fehlern in diesem...
Seite 3
Dreiphasiges Spannungs- und Frequenzüberwachungsrelais VMD4105 Bedienelemente Anschlussschaltbild VMD425 Betriebs-LED „ON“ (grün): Leuchtet bei vorhandener Spannungs- versorgung und Betrieb des Gerätes oder blinkt bei Systemfehler- meldung. Beide Alarm LEDs „AL1“ und „AL2“ leuchten bei einer Schwellwertverletzung von Spannung und Frequenz Display: Zeigt Informationen zum Betrieb an.
Seite 4
Dreiphasiges Spannungs- und Frequenzüberwachungsrelais VMD4105 Anschlussschaltbild als NA-Schutz: Einsatz nach den Forderungen der VDE-AR-N 4105 (Einfehlersicherheit) VMD425 VMD425 Steuerstromkreis Laststromkreis Ein einzelner Fehler im Auslösekreis darf nicht zum Verlust der Trennung von Eigenerzeugungsanlage und öffentlichem Netz führen. Der zentrale NA-Schutz als auch der Kuppelschalter sind redundant auszuführen.
Seite 5
Dreiphasiges Spannungs- und Frequenzüberwachungsrelais VMD4105 Technische Daten VMD425 Isolationskoordination nach IEC 60664-1/IEC 60664-3 Anzeigen, Speicher Bemessungsspannung 400 V Anzeige LC-Display, multifunktional, unbeleuchtet Bemessungs-Stoßspannung/Verschmutzungsgrad 4 kV/III Anzeigebereich Messwert AC 0…500 V Sichere Trennung (verstärkte Isolierung) zwischen. Betriebsmessabweichung Spannung bei 50 Hz ≤...
Seite 6
Pfeilrichtung öffnen ! ist Zubehör und muss extra bestellt werden (siehe Bestellangaben). Dipl.-Ing. W. Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender-de.com •...
