BEDIENUNGSANLEITUNG

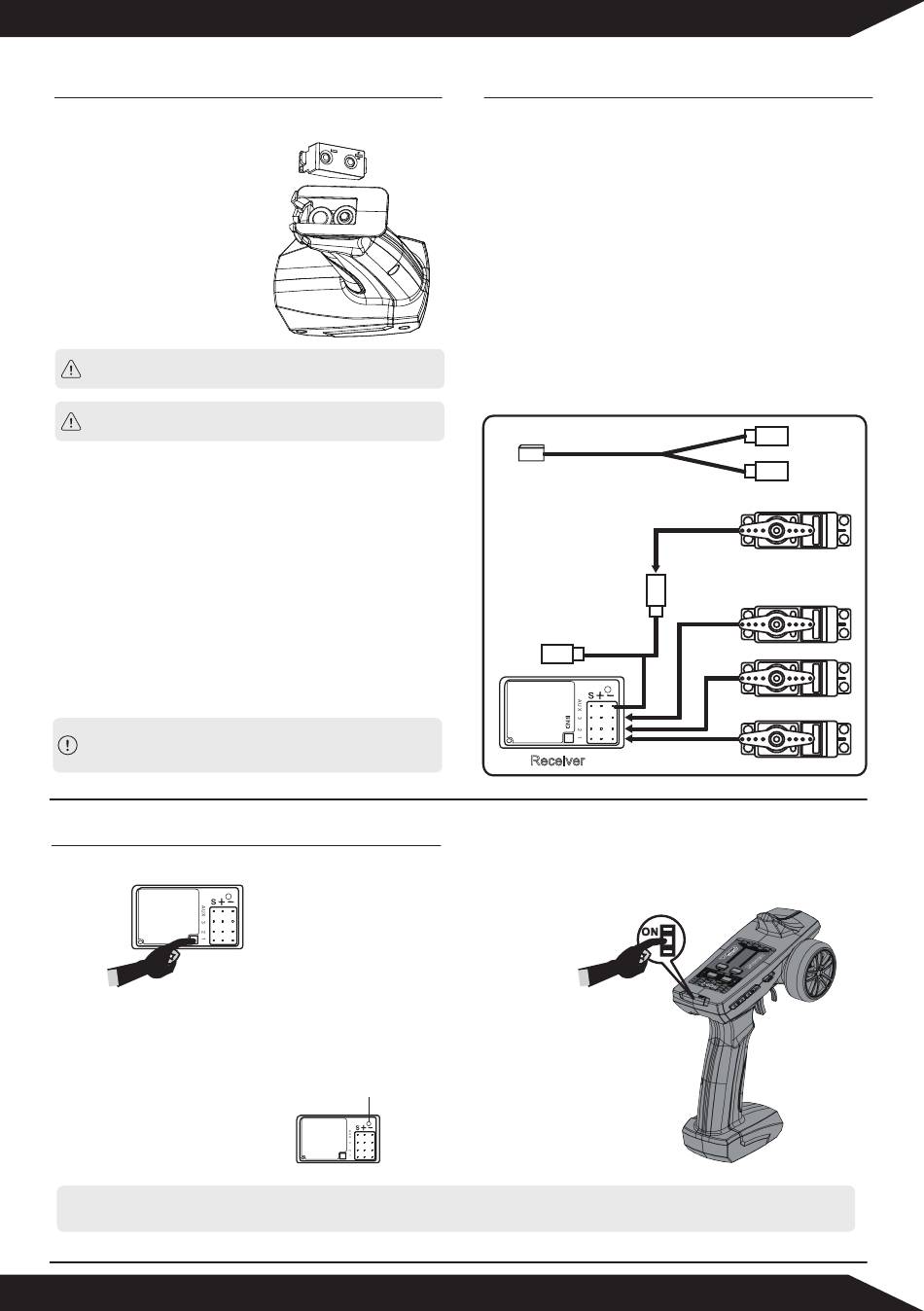

Akku/Batterie-Installation
Wenn Sie AA-Batterien/NIMH-Akkus einsetzen und die Span-
nung unter 4,5 V ± 0,2 liegt, ertönt der Summer dauerhaft und
die LED sollte zu blinken beginnen.
1. Entfernen Sie die Batterie-Ab-
deckung des Senders.
2. Legen Sie 4 neue AA-Batterien ein.
Achten Sie auf die Polarität!
3. Bringen Sie die Batterie-Ab-
deckung wieder an.
ACHTUNG: LADEN SIE NIEMALS NICHT-WIEDERAUFLADBARE
BATTERIEN AUF! DIES KÖNNTE ZU EXPLOSIONEN FÜHREN!
WARNUNG: BATTERIE NICHT VERPOLEN,
DIES KÖNNTE DIE PLATINE ZERSTÖREN.
Verbindung
• Kanal 1: Vom Lenkrad gesteuert, an ein Servo anschließen
für die Steuerung.
• Kanal 2: Vom Gashebel gesteuert, verbinden Sie es mit dem
ESC oder einem Servo für Gas/Bremse.
• Kanal 3: Wird über den Kanalschalter gesteuert
(0-100%)
• AUX (Kanal 4): Wird über die Taste (EIN / AUS) gesteuert
Dieser Anschluss wird meist für LED ver-
wendet.
ACHTUNG: SCHLIESSEN SIE NIE EINE BATTERIE MIT EINER
SPANNUNG HÖHER ALS 8.0V AN DEN EMPFÄNGER AN. DIES
KÖNNTE DIE ELEKTRONIK BESCHÄDIGEN.
Verbindung v. Fernbedienung & Empfänger
1. Schalten Sie den Empfänger ein. Drücken Sie den SW-Schalter. Die LED des Empfängers sollte anfangen zu blinken.
2. Schalten Sie den Sender ein.
3. Wenn die LED am Empfänger durchgehend leuchtet, ist der Bindungsvorgang abgeschlossen.
Hinweis: Das Fernsteuersystem in RTR Pordukten wurde bereits gebunden. Nur bei der Installation eines
neuen Senders oder Empfängers ist der oben beschriebene Vorgang erforderlich.
www.modster.at
Empfänger-Installation und -Verbindung

Installation

Um die volle Reichweite Ihres Funksystems zu erreichen, ist es
wichtig, dass die Empfangsantenne unbeschädigt und ordnungs-
gemäß installiert ist. Sie sollte so weit wie möglich entfernt
von der Antenne in vertikaler Position installiert werden. Das Ende
der Antenne sollte sich in einer Antennenröhre befinden.
Bei der Installation:
• Stellen Sie sicher, dass die Antenne oder die Antennen-Röhre
keine Knicke aufweist!
• Falten Sie nie das Ende der Antenne über die Röhre, da dies
die Reichweite des Systems verringert und die Antenne
beschädigt.
• Stellen Sie sicher, dass der Empfänger sicher montiert oder
gegen harte Stöße gepolstert ist.
Mit Empfänger-
Batterie verbinden
Receiver
LED
Y-Kabel
CH4
Kanal 4 Servo
CH3
Kanal 3 Servo
CH2
Gas Servo
CH1
Lenkservo
