- Seite 1 Product Manual Guide d’utilisation Bedienungsanleitung S01-EN | SO1-SN | SO1-UN | SO1-ON shapertools.com...
-
Seite 2: Willkommen
Origin. Bienvenue Nous te félicitons d’avoir acheté une Shaper Origin™! Nous savons que tu es impatient de commencer à fraiser et graver, mais veille à t’assurer de bien lire toutes les directives d’utilisation, les avertissements et les notes de... -
Seite 7: Schnellstart
Instandhaltung des Geräts und vieles mehr. Am besten schaust du dir diese Tipps vor Inbetriebnahme deiner Origin an. Auf dieser Seite findest du außerdem Kontaktinformationen zum Shaper Support. tutorials.shapertools.com Unsere Tutorial-Seite beinhaltet Anleitungen und Videos zu Origins Eigenschaften und Fähigkeiten. -
Seite 8: Gestalten Für Origin
Gestalten für Origin Innenkontur schwarze Linie und weiße Füllung Außenkontur schwarze Linie und schwarze Füllung Auf der Kontur graue Linie Tasche graue Füllung Hilfskontur blaue Linie oder blaue Füllung... -
Seite 58: Übersetzung Aus Dem Englischen
Bedienungsanleitung (Deutsche Version) Übersetzung aus dem Englischen Inhaltsangabe Lieferumfang Überblick Grundlagen Einsatz von ShaperTape™ Sicherheit & Wartung Konformität... -
Seite 59: Lieferumfang
Lieferumfang Shaper Origin Absaugschlauch ShaperTape™ shapertools.com... - Seite 60 Lieferumfang 4 mm T-Griff 19 mm Sechskantschlüssel Schraubenschlüssel 3 mm 6 mm 60° Spiralnutfräser Spiralnutfräser V-Nutfräser Fingerschutz...
-
Seite 61: Überblick

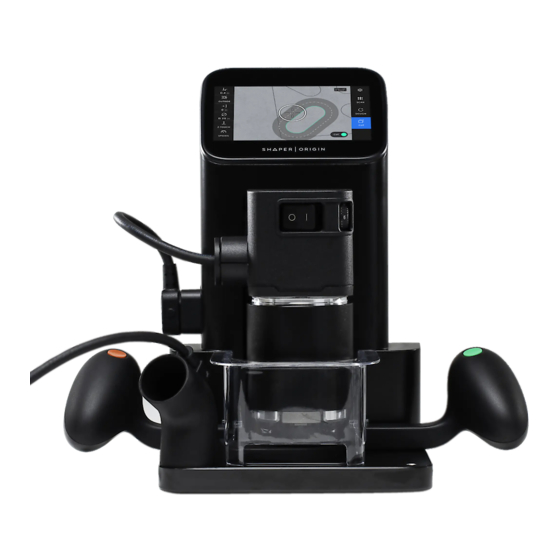

Überblick Display Spindelschalter Frässpindel Spindelaufnahme Absaugstuzen Handgriffe Display: Über das 5 Zoll Multitouch-Display steuerst du die vielen Funktionen von Origin. SM1 Frässpindel: Deine Origin ist mit einer leistungsstarken 720-Watt Spindel ausgestattet. Neben einem integrierten Überhitzungs- und Überlastschutz bietet die im Gerät verbaute Elektronik eine Soft-Start Funktion und sorgt für eine konstante Drehzahl unter Last. - Seite 62 Überblick Drehzahlregler Tragegriff Z-Achse Kamera Spindelarretierung USB-Anschluß Drehzahlregler: Die variable Drehzahl der SM1 Frässpindel liegt zwischen 10.000 und 26.000 U/ min. Nutze den sechsstufigen Drehzahlregler, um die gewünschte Drehzahl einzustellen. Die niedrigste Geschwindigkeit entspricht der auf dem Regler aufgetragenen 1, die höchste also der 6.
-
Seite 63: Grundlagen
Grundlagen Entfernung der Wellen- und Spindelsperre 1. Entferne die rote Wellensperre, indem du kräftig an deren Griff ziehst. 2. Schiebe die Spindelaufnahme samt Frässpindel vorsichtig nach oben. 3. Neige die rote Spindelsperre nach oben und ziehe sie nach vorne heraus. Bewahre die Wellen- und Spindelsperre für einen späteren Gebrauch auf. - Seite 64 Grundlagen Aus- und Einbau der SM1 Frässpindel WICHTIG: Ziehe immer zuerst den Spindelstecker von Origin ab, bevor du die SM1 Frässpindel aus der Spindelaufnahme nimmst. Um einen Fräserwechsel vorzunehmen, musst du die SM1 Frässpindel aus ihrer Aufnahme entnehmen. Löse dafür mit dem beigelegten 4 mm T-Griff Sechskantschlüssel die Befestigungsschraube.
-
Seite 65: Stromversorgung Von Origin
Grundlagen Fräserwechsel Nehme die SM1 Frässpindel aus der Spindelaufnahme, wie zuvor be schrieben. Drücke die Spindelarretierung, um mit Hilfe des beigelegten 19 mm Schraubenschlüssels die Überwurfmutter der Spannzange zu lösen bzw. Ziehe die Spannzange erst fest, nachdem du einen Fräser eingesetzt hast. WARNUNG: Der Durchmesser des Fräskopfs darf 25,4 mm (1 inch) nicht überschreiten. - Seite 66 Grundlagen Sicherheit hat Vorrang. Trage während der Nutzung von Origin stets einen Sicht- und Gehörschutz. Lasse den Fingerschutz am Gerät, solange die Spindel angeschlossen ist. Halte deine Finger und andere Körperteile von der Spannzange und dem Fräser fern. Werkstück Opferplatte Werkbank Nutze Klemmen, Klebebänder oder andere fachgerechte Vorrichtungen, um dein Werkstück...
-
Seite 67: Einsatz Von Shapertape
Einsatz von ShaperTape™ Origin verwendet ShaperTape, um dein Werkstück zu erfassen. Klebe vor Beginn deiner Arbeit ShaperTape auf das Werkstück auf. Der Abstand zwischen einzelnen ShaperTape Streifen sollte 5 - 8 cm sein. ShaperTape Streifen müssen nicht zwangsläufig parallel zueinander aufgebracht werden. - Seite 68 Einsatz von ShaperTape™ Origin funktioniert korrekt, wenn sich ShaperTape im Fräsbereich und im Sichtfeld der Kamera befindet. Origin funktioniert auch dann korrekt, wenn ShaperTape nur im Sichtfeld der Kamera platziert ist.
- Seite 69 Einsatz von ShaperTape™ Origin wird in ihrer Funktion beeinträchtigt, wenn die Menge an ShaperTape im Sichtfeld der Kamera nicht ausreichend ist. Es sollten sich stets mindestens zwei Reihen ShaperTape im Sichtfeld der Gerätekamera befinden. Origin funktioniert nicht, wenn sich kein ShaperTape im Sichtfeld der Kamera befindet.
-
Seite 70: Sicherheit & Wartung
Sicherheit & Wartung Allgemeine Sicherheitshinweise Warnung! Lese diese Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Warnhinweise und Anweisungen können einen elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Bewahre alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“... - Seite 71 Sicherheit & Wartung Vermeide Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn dein Körper geerdet ist. Verwende dein Gerät niemals im Regen oder in nasser Umgebung. Wassereinwirkung erhöht die Stromschlaggefahr. Das Netzkabel dient ausschließlich der Stromversorgung deines Gerätes.
-
Seite 72: Persönliche Sicherheit
Sicherheit & Wartung Persönliche Sicherheit Sei während dem Betrieb des Geräts stets aufmerksam und verantwortungsbewusst. Nutze das Gerät nicht, wenn du müde bist oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehst. Unachtsamkeit bei der Anwendung des Geräts kann zu schweren Verletzungen führen. -
Seite 73: Gerätenutzung Und Wartung
Sicherheit & Wartung Trage beim Gebrauch angemessene Arbeitskleidung - keine lockere Kleidung oder Schmuck. Halte Haare, Kleidung und Arbeitshandschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen. Sofern Vorrichtungen zur Verbindung mit Absaugungs system vorhanden sind, sorge dafür, dass diese ordnungsgemäß... - Seite 74 Sicherheit & Wartung dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, das Gerät nicht benutzen. Elektrowerkzeuge sind in den Händen ungeübter Anwender gefährlich. Warte dein Gerät regelmäßig. Stelle sicher, dass sich alle beweglichen und festen Teile in der richtigen Position befinden, keine Teile fehlen oder gebrochen sind oder sonstige Fehler vorliegen, um den reibungslosen Betrieb des Gerätes sicherzustellen.
-
Seite 75: Wartung
Fachpersonal warten und nutze aus schließlich Originalersatzteile um die Geräte sicherheit zu gewährleisten. Deine Origin ist durch eine Garantie abgedeckt. Kontaktiere Shaper Support (support.shapertools. com), wenn du glaubst, dass dein Gerät eine Wartung benötigt, die über das hinausgeht, was im Abschnitt “Verwendung und Pflege” aufgeführt ist. - Seite 76 Grund unmittelbar vor dem Fräsen deine Arbeitsfläche auf neue Objekte, die für dein Gerät hinderlich sein könnten. Nutze Origin ausschließlich mit der von Shaper mitgelieferten SM1 Frässpindel. Die Verwendung einer anderen Frässpindel führt zu Schäden und kann zu einem Stromschlag führen.
- Seite 77 Staubabsaugsystem. Für den fachgemäßen Gebrauch der Origin ist die Nutzung eines Staubabsaugsystems vorgesehen. Stecke in Origins Absaugstutzen einen passenden Schlauch, oder nutze den von Shaper mitgelieferten Adapter. Besuche support.shapertools.com für Empfehlungen zu Staubabsaugsystemen. Verwende Origin immer auf einer horizontalen Fläche. Das Gerät ist nicht für den Gebrauch an vertikalen Flächen (bspw.
- Seite 78 Sicherheit & Wartung Bevor du eine Fräsung durchführst, vergewissere dich, dass du einen Z Touch vorgenommen hast. Durch die Kalibrierung des Fräsers in Z-Achse wird sichergestellt, dass er in richtiger Tiefe in das Material eintaucht. Ziehe den Stecker von Origin aus der Steckdose, um die Stromzufuhr zum Gerät komplett zu unterbinden.
- Seite 79 Sicherheit & Wartung Symbol Bezeichnung Erklärung Weist auf mögliche Sicherheitshinweis Verletzungsgefahr hin Zur Verringerung der Verletzungsgefahr muss jeder Nutzer die Bedienungsanleitung lesen Bedienungsanleitung vor Inbetriebnahme des Geräts lesen und verstehen. Voltage Volt Ampere Elektrische Stromstärke Frequenz Hertz (Vorgänge pro Sekunde) Zeit Minuten Stromart...
-
Seite 80: Konformität
Konformität Emissionswerte Die nach EN 60745 ermittelten Werte betragen typischerweise: Schalldruckpegel 77 dB Schallleistungspegel 88 dB Messunsicherheitszuschlag K = 3 dB Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert (3-achsig) < 2,5 m/s Unsicherheit K = 1,5 m/s Die angegebenen Emissionswerte (Vibration, Geräusch) •... -
Seite 81: Eu-Konformitätserklärung
Konformität EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt: Shaper Origin (SO1-EN, SO1-UN, SO1-SN, SO1-ON), eine handgeführte, motorbetriebene, elektrische Oberfräse allen einschlägigen Bestimmungen der folgenden Richtlinien einschließlich ihrer Änderungen entspricht: • 2006/42/EC (Maschinenrichtlinie) • 2011/65/EU (RoHS2) • 2014/30/EU (elektromagnetische Verträglichkeit) - Seite 82 Thanks! Merci ! Danke!
