1. Bringen Sie die obere Abdeckung wieder an (siehe „Obere Abdeckung installieren" auf Seite 148).
2. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben, wieder an.
3. Schalten Sie den Server und alle Peripheriegeräte ein.
M.2-Laufwerk und Rückwandplatine austauschen
Verwenden Sie dieses Verfahren, um ein M.2-Laufwerk und die Rückwandplatine zu installieren oder zu
entfernen.
Halterungsposition auf der M.2-Rückwandplatine anpassen
Verwenden Sie diese Informationen, um die Halterungsposition auf der M.2-Rückwandplatine anzupassen.
Führen Sie die folgenden Schritte aus, bevor Sie die Halterungsposition auf der M.2-Rückwandplatine
anpassen:
1. Lesen Sie die Sicherheitsinformationen und Installationsrichtlinien (siehe „Sicherheit" auf Seite iii und
„Installationsrichtlinien" auf Seite 55).
2. Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte
Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und
legen Sie sie auf eine antistatische Oberfläche.
Führen Sie die folgenden Schritte aus, um die Halterungsposition auf der M.2-Rückwandplatine anzupassen:
Schritt 1. Wählen Sie die Schlüssellochöffnung, in der die Halterung installiert werden soll (entsprechend der
Größe des zu installierenden M.2-Laufwerks).
Schritt 2. Drücken Sie beide Seiten der Halterung und schieben Sie sie nach vorne, bis sie in der großen
Öffnung der Schlüssellochöffnung sitzt. Entfernen Sie sie dann von der Rückwandplatine.
Schritt 3. Setzen Sie die Halterung in die richtige Schlüssellochöffnung ein und schieben Sie sie nach hinten,
bis sich die Zapfen in den Löchern befinden.

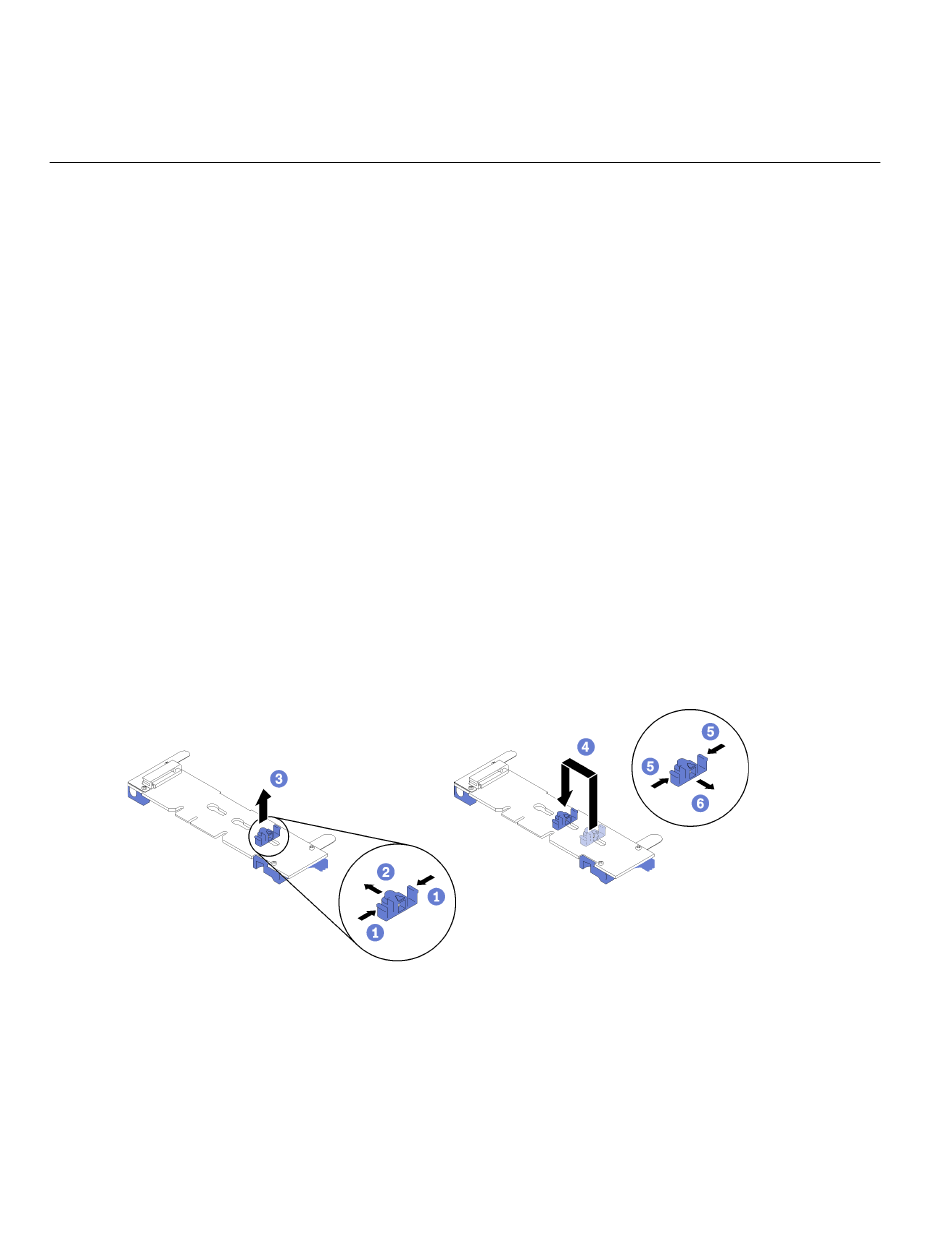

Abbildung 65. Positionsanpassung der M.2-Halterung
M.2-Rückwandplatine entfernen
Mithilfe dieses Verfahrens können Sie die M.2-Rückwandplatine entfernen.
Vor dem Entfernen der M.2-Rückwandplatine:
1. Lesen Sie die Sicherheitsinformationen und Installationsrichtlinien (siehe „Sicherheit" auf Seite iii und
„Installationsrichtlinien" auf Seite 55).
