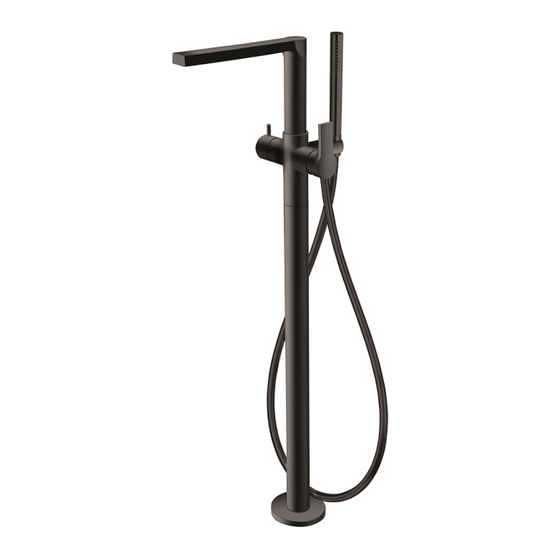

Optima X 2 OG189 Montageanleitung

- Installation von qualifiziertem Personal!
D
- Entleeren Sie die Leitungen bevor Sie die Armaturen
an die Wasserversorgung anschliessen.
- L'installation effectuée par un personnel qualifié!
F
- Avant de brancher le robinet au rèseau hidraulique, purger la tuyauterie.
- Installation performed by qualified personnel!
UK
- Before connecting to mains, bleed the pipes to avoid damage.
CS290
(*)
Warmwasser Eingangù
Sortie eau Chaude
Hot water entrance
1
9
8
Es wird empfohlen, die Handbrause vor der Positionierung im Brausehalter das restliche Wasser aus dem Brauseschlauch abzulassen.
Nous suggérons de drainer l'eau qui reste dans le flexible de douche, avant de reposer la douchette dans son support après l'utilisation
We suggest to drain the water remaining in the shower hose before the handset is re-set in its holder after use .
Kaltwasser Eingang
Entrèe eau Froide
Cold water entrance
2 3
8
5
4

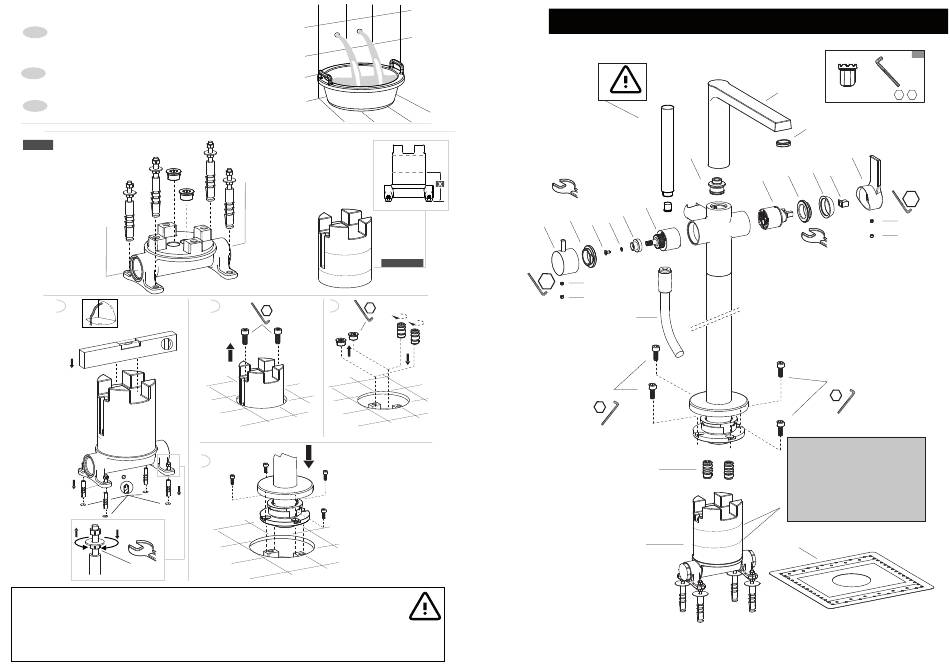

Montage und Ersatzteile - Montage et pièces détachées - Installation And Spare Parts
X
29
10
11
X = MIN 100
2.5
4*
4*
3
14
6
7
8
9
12
13
5
21
5
22
CS290
KIT
1
2.5 5
PP16464M00
2
18
15 16 17
2.5
19
20
29
21
5
Min. und max. Höhe der Ablagefläche bis
zur Oberfläche der Fliese.
Dimension minimum et maximum du plan
d'appui aux carreaux.
Min. and max. dimension from the base to
surface of the tile.
23
