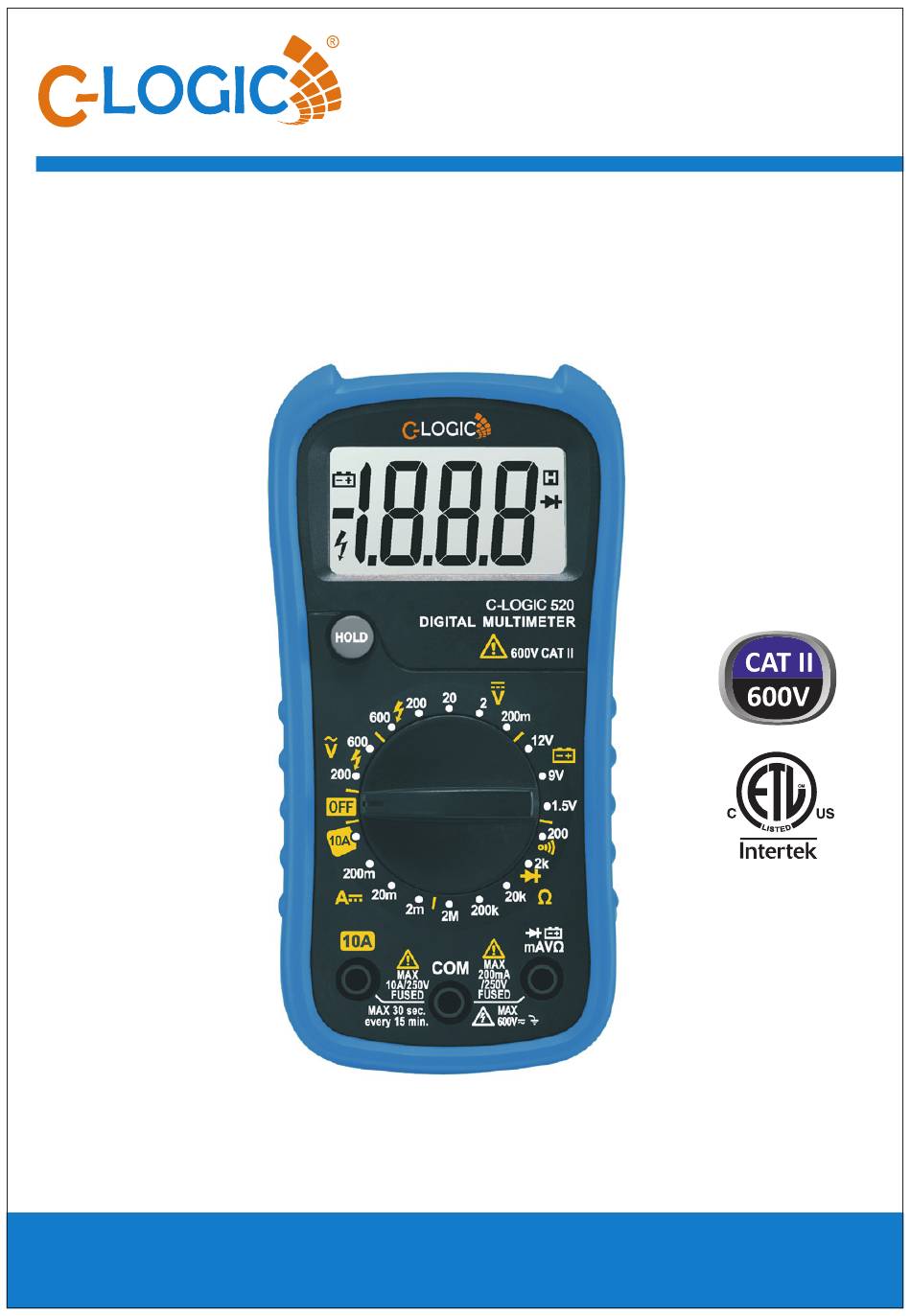

- Seite 1 C-LOGIC 520 SKU: CLOGIC520CBINT Multímetro digital / Digital multimeter / Multímetro numérique / Digital-Multimeter Manual de instrucciones - Instructions manual Manuel d‘instructions - Handbuch...
-
Seite 39: Sicherheitsrelevante Informationen
C-LOGIC 520 1. Einführung WARNUNG Um einen elektrischen Schlag oder Verletzungen zu vermeiden, lesen Sie alle Sicherheitsinformationen, Warnhinweise und Vorsichtsmaßnahmen, bevor Sie das Messgerät verwenden. Das Gerät ist ein kleines, sicheres und zuverlässiges Multi-Meter mit weniger als 3 ½ Stellen. Dieses Multimeter kann AC/DC-Spannung, DC-Strom, Widerstand, Diode, Kontinuität und Batterietest messen. - Seite 40 C-LOGIC 520 2.2 Vorsichtsmassnahmen • Um einen elektrischen Schlag oder Verletzungen zu vermeiden, beachten und befolgen Sie alle Sicherheitshinweise. • Prüfen Sie das Multimeter vor der Verwendung auf Beschädigungen. Verwenden Sie das Gerät nicht, wenn Sie eine Beschädigung feststellen. • Prüfen Sie die Messleitungen auf Risse und freiliegende Drähte, bevor Sie das Multimeter verwenden.
- Seite 41 C-LOGIC 520 2.3 Elektrische Symbole Hinweis: Wichtige Sicherheitshinweise, siehe Betriebsanleitung. Vorsicht, Möglichkeit eines elektrischen Schlages. Das Gerät ist jederzeit durch eine doppelte oder verstärkte Isolierung geschützt. Entspricht dem UL STD-Standard. 61010-1, 61010-2-032, 61010- 2-033; zertifiziert nach CSA STD C22.2 NR. 61010-1, 61010-2-032, 61010-2-033 Die Sicherung muss gemäß...
-
Seite 42: Beschreibung Und Verwendung

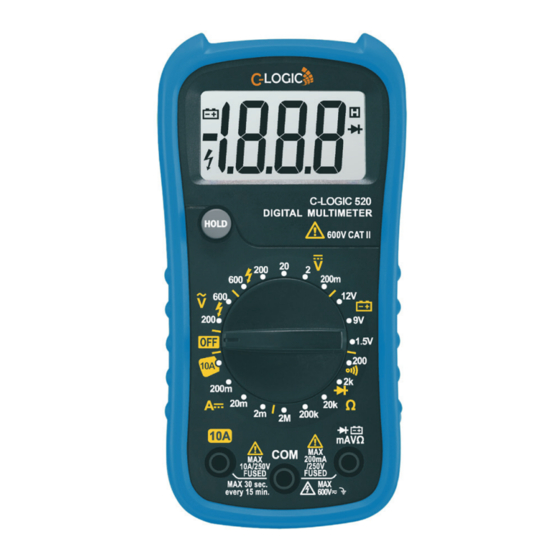

C-LOGIC 520 3 Beschreibung und Verwendung 3.1 Frontplatte (alle Funktionen außer Strom über 200mA) 1. LCD-Anzeige 4. 10A-Eingangsklemme 2. Die Taste für die Datenspeicherung 5.Gemeinsame Klemme 3. Daumenrad¡ 6. Eingangsklemme - 42 -... - Seite 43 C-LOGIC 520 3.2 Anzeige 1. Schwache Batterieanzeige 2. die Datenspeicherung 3. Messbildschirm 4. Polaritätsanzeige 3.3 Verwendung des Messgeräts 3.3.1 Datenspeicherung Die Datenspeicherfunktion behält den aktuellen Messwert auf dem Display. • Drücken Sie die Taste “HOLD”, um den aktuellen Messwert beizubehalten. Im Display erscheint das Symbol “H”.
- Seite 44 C-LOGIC 520 3.3.3 DC-Strommessung • Trennen Sie den Stromkreis vom Netz. Lassen Sie alle Kondensatoren entladen. • Stellen Sie das Rändelrad auf den entsprechenden Gleichstrombereich. • Verbinden Sie je nach zu messendem Strom die rote Messleitung mit dem Eingang oder der 10A-Buchse und die schwarze Leitung mit dem COM •...
- Seite 45 C-LOGIC 520 WARNUNG Um Verletzungen oder Schäden am Multimeter zu vermeiden, unterbrechen Sie den Stromkreis und entladen Sie alle Kondensatoren vollständig, bevor Sie Widerstandsmessungen durchführen. 3.3.5 Kontinuitätsmessung • Trennen Sie den Stromkreis vom Netz. Lassen Sie alle Kondensatoren entladen. • Stellen Sie das Daumenrad auf die Position “Kontinuität”.
-
Seite 46: Spezifikationen
C-LOGIC 520 WARNUNG Um Verletzungen oder Schäden am Multimeter zu vermeiden, schließen Sie es nicht an eine Batterie mit einer Nennspannung von mehr als 60 V AC oder 30 V DC an. 4. Spezifikationen 4.1 Allgemeine Spezifikationen • Sicherheitsgrad: CAT II 600V; Verschmutzungsgrad: 2 •... - Seite 47 C-LOGIC 520 4.2.2 Wechselspannung Messbereich Auflösung Genauigkeit 200V 0.1V ±(1.0% vom Messwert + 5 Stellen) 600V Maximale Eingangsspannung: 600V DC oder AC RMS Frequenzgang: 40~400Hz, RMS-Sinuswelle (mittlerer Frequenzgang) 4.2.3 Beständigkeit Messbereich Auflösung Genauigkeit 200Ω 0.1Ω 2kΩ 0.001kΩ 20kΩ 0.01kΩ ±(0.8% vom Messwert + 4 Stellen) 200kΩ...
- Seite 48 C-LOGIC 520 4.2.6 Gleichstrom Messbereich Auflösung Genauigkeit 0.001mA 20mA 0.01mA ±(0.8% vom Messwert + 3 Stellen) 200mA 0.1mA 10mA ±(2.5% vom Messwert + 3 Stellen) Überlastschutz: mA-Steckdose: F 250mA H 250V-Sicherung 10A-Steckdose : F10A H 250V-Sicherung Maximaler Eingangsstrom: mA-Ausgang: 200mA DC 10A Steckdose : 10A DC Wenn Sie einen Strom von mehr als 2 A messen, sollten Sie nicht länger als...
-
Seite 49: Wartung
C-LOGIC 520 5. Wartung 5.1 Allgemeine Wartung Dieser Abschnitt enthält grundlegende Informationen sowohl zur Wartung des Multimeters als auch zum Austausch von Sicherungen und Batterien. Nur erfahrenes und autorisiertes Personal sollte Reparaturen am Multimeter durchführen. WARNUNG Um Verletzungen oder Schäden am Multimeter zu vermeiden, lassen Sie keine Feuchtigkeit in das Innere des Gehäuses gelangen und entfernen Sie... - Seite 50 C-LOGIC 520 5.3 Austausch der Prüfspitze Wenn die Isolierung der Prüfspitzen beschädigt ist, ersetzen Sie sie. WARNUNG Verwenden Sie eine Prüfsonde, die der EN 61010-031 entspricht und mindestens für CAT II 600V, 10A ausgelegt ist. - 50 -...
