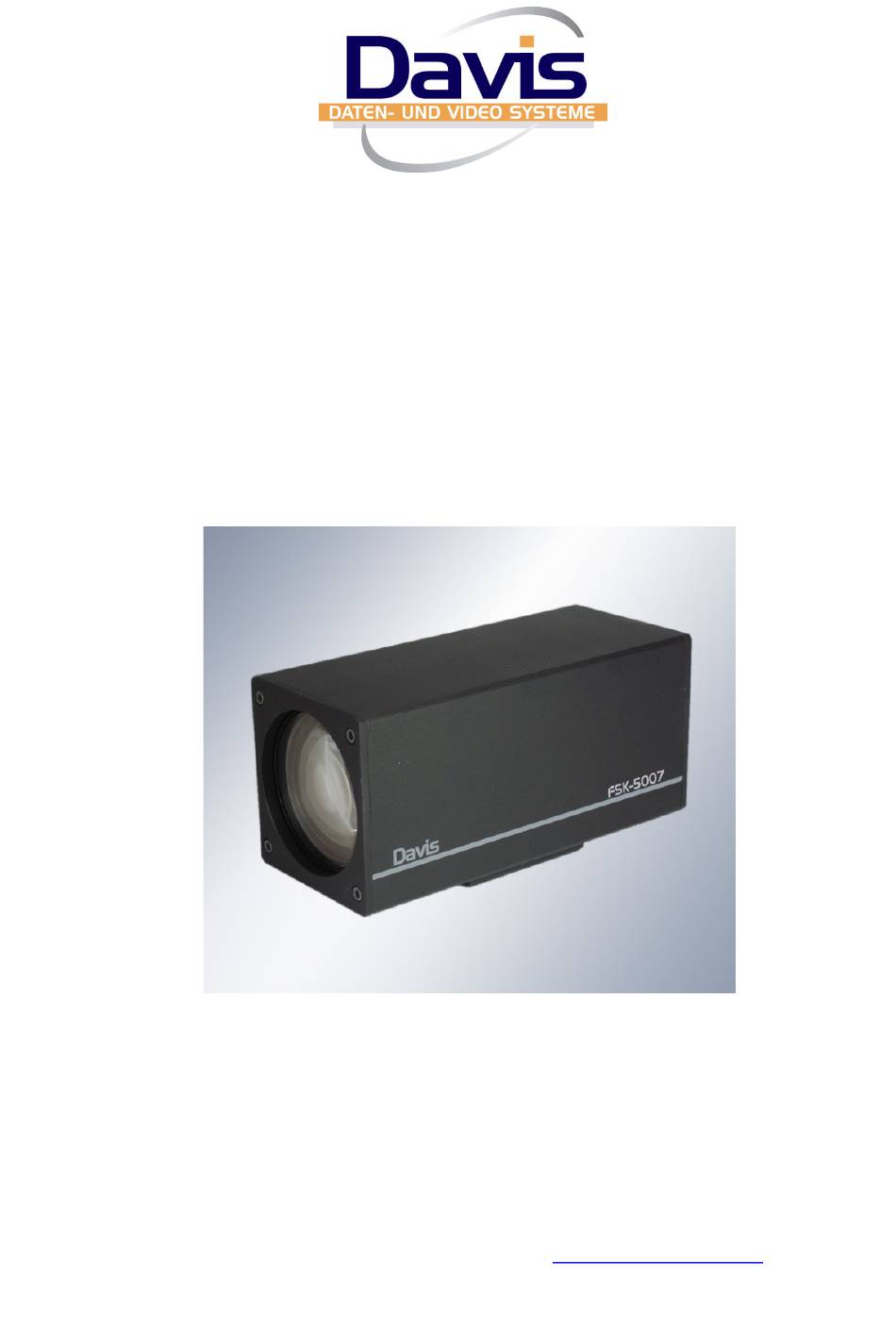

- Seite 1 Bedienungsanleitung Longrange Full-HD Netzwerk-Kamera FSK-5007 gültig ab 14.09.2020, V1.0 gültig ab 01.12.2020, V1.1 Davis Tel +49 6071 633 90 90 Daten- und Videosysteme GmbH Fax +49 6071 633 90 96 August-Horch-Str. 12A www.davis-gmbh.de D-64807 Dieburg mail@davis-gmbh.de...
- Seite 2 Die Longrange Full-HD Netzwerk-Kamera FSK-5007 zeichnet sich durch den enormen Brennweitenbereich des 50x-Zoom-Objektivs aus. Obwohl die Kamera mit dem etwas kleineren 1/2.8" Progressive Scan CMOS Sensor ausgestattet ist, zeigt sie bei der Lichtstärke kaum Unterschiede zur Low-Light Full-HD Netzwerk- Kamera FSK-3607. Durch weitere Merkmale wie automatisch aus-/einschwenkendem IR-Sperrfilter, Langzeitbelichtungs-Modus, eine exzellente Full-HD-Bildqualität, zuschaltbare Wide-Dynamic-Funktion und eine...
- Seite 3 Merkmale: • Integriertes optisches 50x-Zoom-Objektiv • ausgezeichnete Low-Light-Eigenschaften • optische und elektronische Bildstabilisierung • 1/2.8" Progressive Scan CMOS Sensor • Full-HD-Auflösung 1080p • Automatische/manuelle Tag/Nacht-Umschaltung • Langzeitbelichtung für maximale Lichtempfindlichkeit • zusätzlicher analoger Video-Ausgang (FBAS) • Hikvision Web-Interface mit BOS- optimierter Firmware •...
- Seite 4 Webinterface: Das Webinterface der Kamera kann durch Eingeben der Kamera-IP-Adresse in die Adresszeile eines Browsers geöffnet werden. Dabei ist ein Browser zu nutzen, welcher Active-X unterstützt, wie z.B. der Internet Explorer oder Firefox (nur bis Version 52). Gegebenenfalls muss beim erstmaligen Öffnen des Webinterfaces ein Plugin installiert werden, welches für das Darstellen der Videodaten im Browser benötigt wird.
- Seite 5 Im unteren Teil des Steuerungstabs unter dem mit der Fahne markiertem Reiter ist die Presetsteuerung zu finden. In der von Davis BOS-optimierten Firmware werden auf den Presets nicht nur die PT- und Z-Position gespeichert, sondern auch die Einstellungen bezüglich Focus, Shutter, Iris und Tag/Nacht-Umschaltung.
- Seite 6 Onvif Nutzer anlegen: Den Onvif-Nutzer, wie im obigen Bild gezeigt, mit den gleichen Daten (Nutzername und Passwort) wie auch bei Kamera-Login anlegen. Zudem als Benutzertyp Administrator wählen. Die Einstellungen der letzten beiden Abbildungen sind zur Übertragung des Videostreams an die Videomanagement Software vorzunehmen. - 6 -...
- Seite 7 Netzwerkbuchse Micro-SD-Kartenslot 12V Buchse RS-485 Buchse Analoger Video Ausgang PAL Anschlüsse • Versorgungsspannung 12 VDC +-10% an Buchse 12VDC anschließen. Funktion + 12 VDC + 12 VDC Video und Netzwerk-Signale können gleichzeitig abgegriffen werden. - 7 -...
- Seite 8 • Micro-SD-Kartenslot Um eine µSD-Karte nutzen zu können, muss diese vor der Benutzung (vor dem Anschließen der Betriebsspannung) eingeschoben werden, da die Kamera nicht Hot-Swap kompatibel ist. Die maximale Kartengröße beträgt 128GB. Die Schreibgeschwindigkeit muss mindestens der Klasse entsprechen. Bevor die Karte genutzt werden kann muss die Partitionsgröße festgelegt werden.
- Seite 9 • Buchse RS-485 I/O: Funktion Reset * Frei Alarm_Out (12V 0,5A) ** Alarm_In (Low Aktiv) *** A (RS485) B (RS485) 12 VDC out / max.1 A 12 VDC out / max. 1 A * muss beim Starten der Kamera für mind. 10 Sekunden gegen GND gebrückt werden.
- Seite 10 Technische Daten FSK-5007 Sensor 1/2.8" Progressive Scan CMOS Bildelemente 2,1 Megapixel Auflösungen 1920 x 1080, 1280 x 720 (weitere Auflösungen im 4:3-Format) Objektiv 50x-Zoom-Objektiv 6,6 - 330 mm / F1,8 - 6,0 Digitales Zoom 12-fach Bildwinkel horizontal 41,3° (Weitwinkel) - 1,1° (Tele) Empfindlichkeit Farbe: 0,05 Lux @ F1,8;...
- Seite 11 Aufbewahrung und Transport einer FSK-Kamera mit Zubehör, robust und staub- bzw. spritz-wasserdicht 12050060 128GB microSDXC Speicherkarte 29050001 Wabenfilter für Davis FSK Netzwerk-Kameraserie, Kunststoff schwarz matt, zum Aufstecken auf Kamerafront, Optional: - Einlegescheibe (Kunststoff) getönt (29050011) - Einlegescheibe (Kunststoff) klar (29050012) 12010190 Telekonverter 2,2x für Davis FSK-Netzwerk-Kameras...
