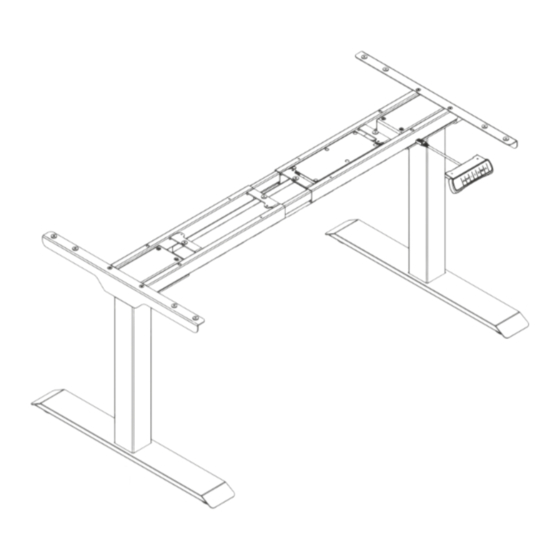

Inter-Tech ET223 Montageanleitung

Artikel.: ET223(IB)
Techn. Daten
Elekr. Anschluss
AC 100-240V~/ 4A
Teleskopschübe
3-stufig
Max. Gewicht 125kg
Hub-Bereich 580 - 1230 mm
Gestellbreite
1100 - 1900 mm
Tischplattenmaß
600-800 x 1200-2000 mm
Teileliste
1 2 2
Fuß Teleskopschub
3 1 4
Zwischenträger
Kabel Management
5 6
2
Seitenträger Kontrollpanell
7 1
Power Plug
Montageanleitung
Zubehörliste
Achtung: Die Zeichnungen dienen nur der Veranschaulichung
und können optisch von dem Ihnen vorliegenden Produkt abweichen.
Nr. Beschreibung
A
M6
B
M6
C
M6
D
M6
E
St4.2
Innensechskant-Schlüssel
F
4x4mm
2
1
1
5
2
1
STEP 1
A
x4
F
4x4
Menge
4
4
8
12
STEP 2
16
1
D
x8
F
4x4
6
STEP 3
C
x8
3
F
4x4
7
Einbau der Seitenträger
4
5 Befestigen Sie die beiden Seitenträger mit den Schrauben A an den
Enden des Zwischenträgers, wie auf der Zeichnung dargestellt.
A
Einbau der Teleskopschübe
2
F
D
4
Drehen Sie das Gestell um und befestigen Sie die Teleskopschübe
an den dafür vorgesehenen Stellen mit den Schrauben D.
Einbau der Füße
F
C
Setzen Sie Füße auf die Teleskopschübe und befestigen
Sie sie mit den Schrauben C.
F
A
5
